GUD300型分体式矿用顶板位移传感器技术参数

时间:2025-06-01浏览:33次收藏

GUD300型分体式矿用顶板位移传感器技术参数详解135*0538*5101

一、核心测量参数量程与精度测量范围:0~300mm(双路同步监测,支持深基点与浅基点独立测量)。

分辨率:1mm,确保微小位移变化可被捕捉。

基本误差:≤?4.0%F.S.(部分厂商型号可优化至?2.5%F.S.,如泰安华纳)。

信号输出与传输RS485通讯:半双工传输,速率2400bps,最大传输距离2km(需MHYV 1.5mm?阻燃电缆)。

电流信号:支持1mA~5mA或4mA~20mA线性输出,最大带载能力1000Ω(1-5mA)或250Ω(4-20mA)。

频率信号:200Hz~1000Hz,脉冲宽度>0.3ms,高电平≥3V,低电平<0.5V。

显示与报警显示方式:4位LED数码管循环显示两路位移值,分辨率1mm。

报警功能:报警点可调范围:0~300mm(出厂默认150mm,误差≤?2mm)。

声光报警:声响≥80dB(A)(1m处),光信号黑暗中20m可见。

报警测试:可通过红外遥控器模拟量程一半值进行功能验证。

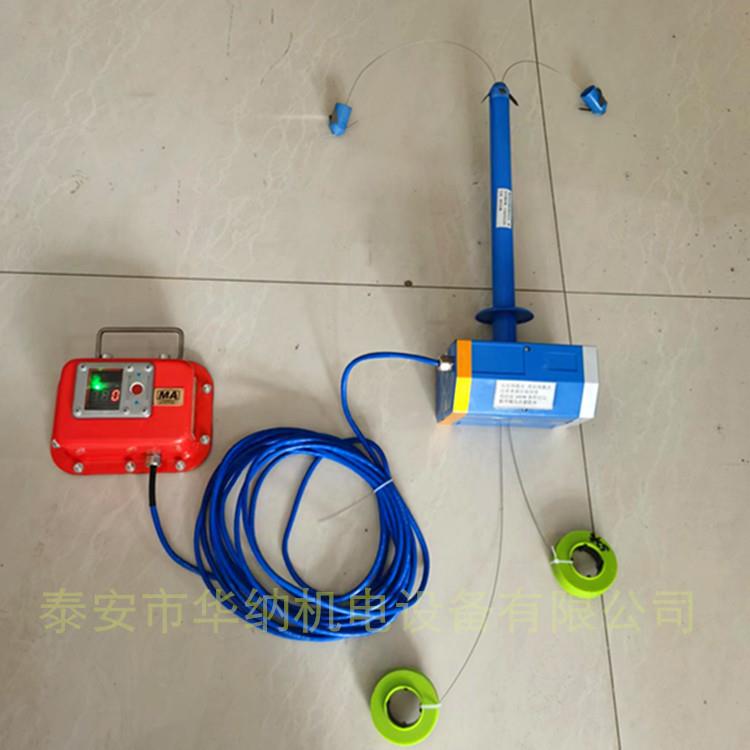

二、结构与设计参数分体式结构传感器本体:尺寸240mm?135mm?50mm,重量约1.5kg,防护等级适配煤矿井下环境。

锚爪机构:尺寸525mm?100mm?130mm,深基点锚固器需安装至稳定岩层内300~500mm,浅基点与锚杆上端齐平。

防爆与防护防爆标志:Exib I Mb(本质安全型),适用于煤矿瓦斯、煤尘爆炸性环境。

环境适应性:温度:0℃~40℃(部分型号扩展至-20℃~60℃,如圣能科技GUD300W)。

湿度:≤95%RH(25℃),部分型号支持≤98%RH。

抗冲击:无显著振动及冲击场所,避免破坏性腐蚀气体。

三、电气与电源参数供电方式电池组:DC 7.2V(部分型号如泰安华纳GUD300W支持4.5V内置电池,续航>1年)。

外接电源:DC 12V(工作电流≤60mA,电池组模式≤40mA)。功耗管理静态电流≤50μA(微功耗设计,部分型号支持免维护电池)。支持红外遥控调零、校准及参数设置,无需开盖操作。

四、功能特性与扩展性双基点监测深基点:监测顶板深部离层,安装深度需超过巷道跨度1.5倍(无稳定岩层时)。

浅基点:监测锚杆支护层位移,与锚杆上端同高。数据传输与存储支持RS485有线传输及无线传输(部分型号如GUD300W),兼容矿用5G或蓝牙无线技术。数据可上传至井上监控终端,生成图表、报表辅助决策。

安装与维护钻孔要求:直径Φ27~29mm,使用风动锚杆钻机成孔。

安装步骤:用安装杆将深基点锚固器推至孔底;安装浅基点锚固器至指定深度;固定传感器本体,拉紧钢丝绳并紧固螺钉;连接矿用4芯电缆(线色定义:蓝-RS485-A,绿-RS485-B,白-电源负,红-电源正)。

五、选型建议高精度需求:优先选择误差≤?2.5%F.S.的型号。长续航场景:考虑内置电池型号(如GUD300W,续航>1年)。复杂环境:选择支持无线传输及双供电模式的型号(如泰安华纳GUD300W)。

总结:GUD300型传感器以双路高精度监测、本质安全设计及灵活信号输出为核心优势,适用于煤矿井下顶板离层动态监测。选型时需结合量程、精度、供电方式及环境适应性综合评估,确保满足具体工况需求。
