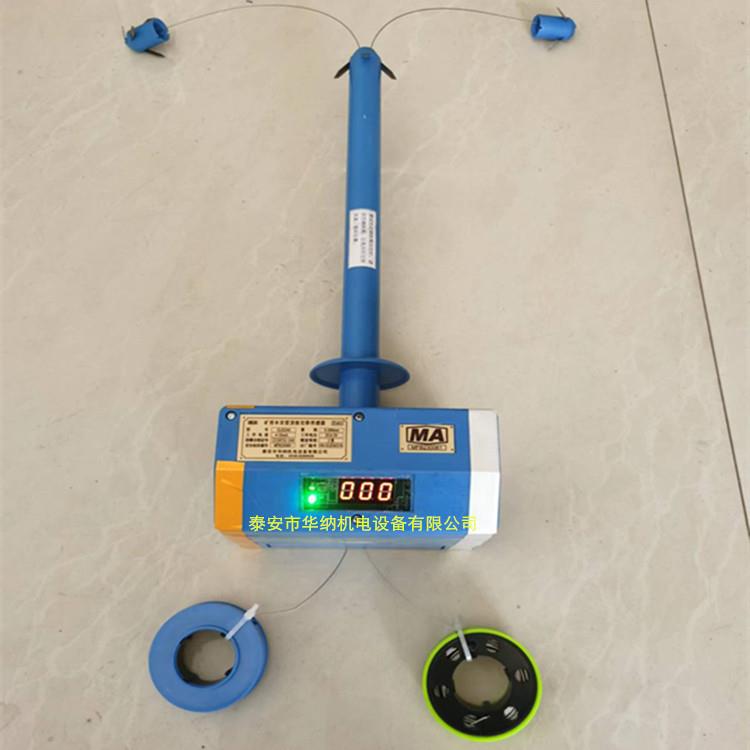

GUD240型一体式矿用顶板位移传感器安装方法与注意事项

时间:2025-06-01浏览:28次收藏

GUD240型一体式矿用顶板位移传感器安装方法与注意事项 ; 具体安装咨询135*0538*5101

一、安装方法机械结构安装基点锚头固定:

使用专用安装杆将深部基点锚头送至设计位置(如顶板深部),送入时需用手拉紧测绳,确保锚头稳固。将浅部基点锚头送至设计位置(如顶板浅部),完成双基点定位。

连接管与钢丝绳安装:

将连接管固定在顶板上,作为传感器与基点的连接桥梁。将钢丝绳拉至底部并拉紧,用螺钉固定,确保钢丝绳处于张紧状态。

传感器锚固与调节:

调节传动机构螺栓,使传动机构转动并带动钢丝绳缠绕,推动传感器上升,直至传感器锚固杆完全嵌入煤层。拉动另一侧钢丝绳使其紧直,调整螺栓至钢丝绳完全缠绕,确保传感器稳固。

最终固定:

紧固传感器到底板上,完成机械结构安装。

电气操作与调试上电与调零:

按下复位按钮启动传感器,再按调零按钮设置初始数值,确保测量基准准确。

休眠与唤醒:

传感器无操作时自动进入休眠状态,可通过矿灯照射唤醒并显示位移数值。

红外通信初始化:

使用红外采集器进行初始化操作,调试红外通信功能,实现数据远程传输、参数设置(如改号、清零、预警值设定)等。

二、注意事项环境适应性温湿度与压力:

传感器工作温度范围为0~ 40℃,相对湿度≤95%RH(25℃),大气压力80kPa~106kPa,需避免极端环境影响性能。

防爆与防护:传感器为矿用本质安全型(防爆标志:ExibI),适用于有甲烷、煤尘爆炸性混合物的环境,但需避免破坏性绝缘气体。井下湿度高、粉尘多,建议加装防护罩或定期清洁,确保电气部分绝缘性能。

安装规范位置选择:

安装位置需能反映顶板离层特征,避免薄板或非振动区域,减少干扰。传感器与被测面需紧密贴合,安装前用碳氢化合物溶液清洁表面,去除油污和灰尘。

固定方式:

优先采用打孔加双头螺栓安装,确保长期稳定性;若需频繁移动,可使用磁吸底座(需配合铸工胶加固)。避免使用胶粘T型螺栓在振动剧烈场景,以防脱落。

电气安全电池与供电:

必须使用厂家配套电池组(DC 7.2V),严禁使用非标电池。更换电池需在井上安全场所进行,严禁井下操作。

防爆电路维护:

维修时不得改变本安电路参数,需由厂家专业人员操作。严禁井下开盖检修,防止电气火花引发事故。

维护与故障处理定期检查:

检查传感器显示、通信功能及钢丝绳张紧状态,确保数据准确。清理传感器表面粉尘,检查防护罩完整性。

故障排查:

通信中断:检查插头连接、线序及导线完整性。

无显示:调整钢丝绳与滑动机构间隙,确保运动顺畅。

数据异常:重新校准传感器,检查基点锚头是否松动。

三、总结

GUD240型一体式矿用顶板位移传感器的安装需严格遵循机械固定与电气调试步骤,确保环境适应性、安装稳固性及电气安全性。日常维护中应重点关注传感器状态监测与故障预防,以保障井下顶板位移监测的准确性与可靠性。
