DAQM-4224 是一款工业级标准模拟量输入输出产品，支持 0~20mA、0-5V 的量程最多 4 通道输出、4 通道输入可用于控制各种测控、执行机构，RS485 通讯接口光电隔离，应用层采用标准MODBUS-RTU 协议，完全符合工业标准，适用于各种工业场合及自动化系统。485 通讯方便与上位机通讯，可实现快速组网，构建监测系统，适用于各种工业场合及自动化系统。

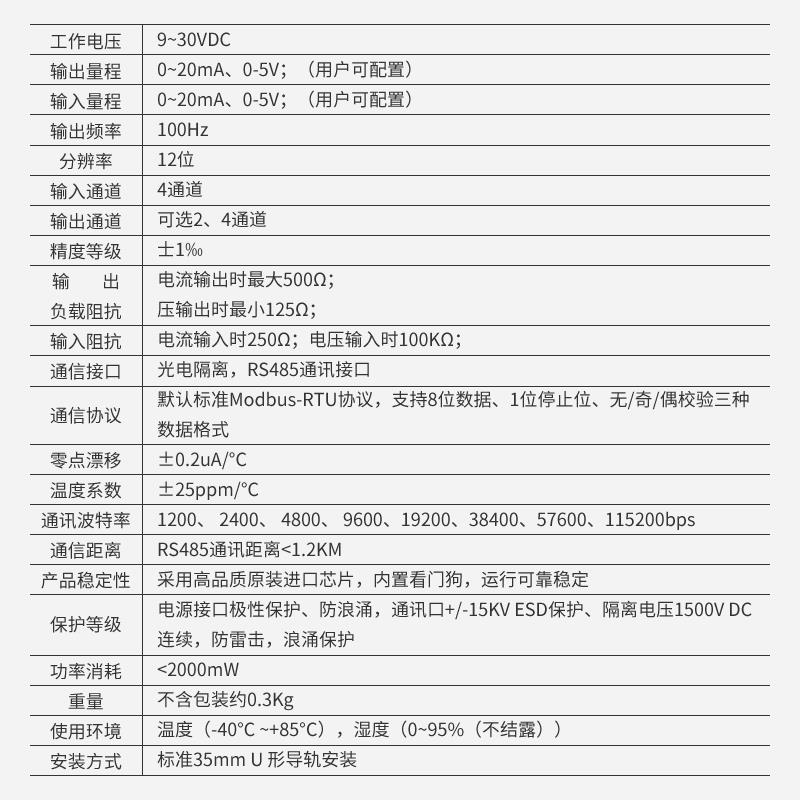

工作电压9-30VDC（输出端负载大于 300 欧时工作电压需提高，500 欧负载时不低于 15V）

输出量程0~20mA、0-5V；（用户可配置）

输入量程0~20mA、0-5V；（用户可配置）

输出频率100Hz

分 辨 率12 位

输入通道4 通道

输出通道可选 2、4 通道

精度等级 . 1‰

输出负载阻抗电流输出时最大 500Ω；电压输出时最小 125Ω；

输入阻抗电流输入时 250Ω；电压输入时 100KΩ；

通信接口光电隔离，RS485 通讯接口

通信协议默认为标准 Modbus-RTU 协议，支持 8 位数据、1 位停止位、无/奇/偶校验三种数据格式

零点漂移 . 0.2uA/℃

温度系数 . 25ppm/℃

通讯波 特 率1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

通信距离RS485 通讯距离＜1.2KM

产品稳 定 性采用高品质原装进口芯片，内置看门狗，运行可靠稳定

保护等级电源接口极性保护，通讯口 /-15KV ESD 保护、隔离电压 1500V DC 连续，防雷击，防浪涌

功率消耗<；；2000mW
