REXROTH比例控制阀4WRPEH10CB100L-32/M/24F1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

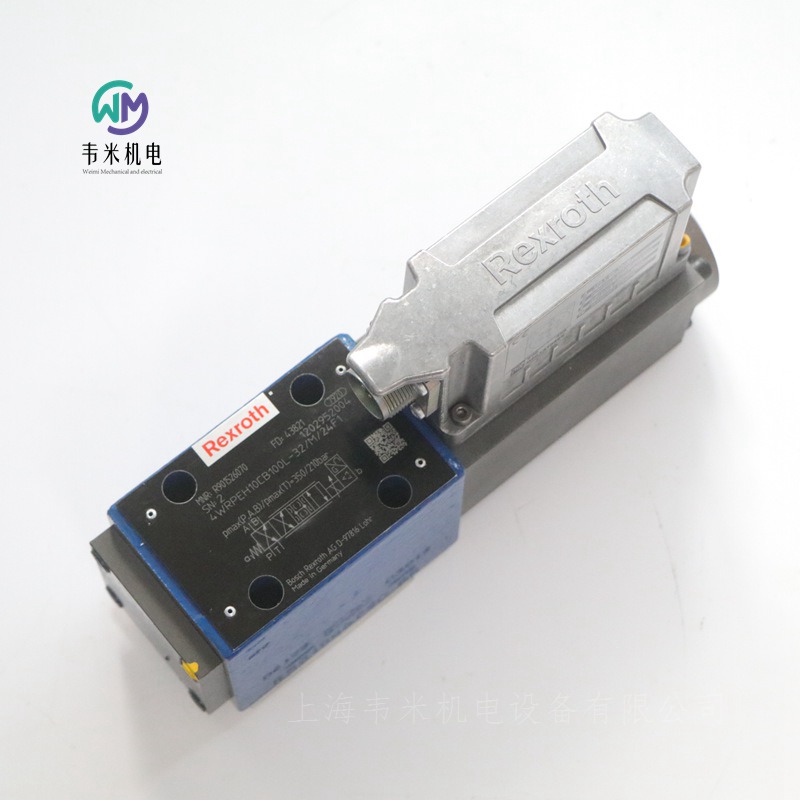

力士乐REXROTH比例阀R901526070
液压比例方向阀 4WRPEH10CB100L-3X/M/24F1
R901526070 4WRPEH10CB100L-32/M/24F1
公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRPEH10
工作压力[bar] 350
滑阀符号 符号C
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电气连接说明 符合EN 175201-804的7极（6 PE）连接器
无线连接 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg]6.78

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 100 l/min
用于 I4.0 的数字接口 IO-Link
可靠-经过验证且坚固耐用的设计
安全-控制阀芯的故障安全位置处于关闭状态
节能-无需先导油
高质量-具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
结构
4WRPEH 高频响阀主要包括：
带伺服阀性能控制阀芯和套筒的阀体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈断电
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外使能未激活
衰减阀板 "D"
衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。
建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。
德国力士乐REXROTH比例阀订货号和型号：
0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
R901558296 4WRPEH10CB50P-3X/M/24F1
0811404809 4WRPEH10CB100L-2X/G24K0/A1M
0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
0811404765 4WRPEH10CB50L-2X/G24K0/F1M
0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
R901526079 4WRPEH10C1B100L-3X/M/24A1
0811404801 4WRPEH10C3B100L-20/G24K0/A1M
0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
R901411433 4WRPEH10C4B100L-30/M/24A1
0811404806 4WRPEH10CB100L-2X/G24K0/F1M
R901526070 4WRPEH10CB100L-3X/M/24F1
R901493886 4WRPEH10C3B100L-3X/M/24A1
R901544103 4WRPEH10C4B50L-3X/M/24F1-561
R901526122 4WRPEH10C3B50L-3X/M/24F1
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901549974 4WRPEH10C3B50L-3X/V/24F1
R901494254 4WRPEH10C4B50L-3X/M/24A1
R901526128 4WRPEH10C5B100P-3X/M/24A1

力士乐REXROTH溢流阀
R900208793 DBDA2K2X/315V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士乐REXROTH溢流阀
R900208779 DBDA2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35

力士乐REXROTH溢流阀
R900986335 DBDA2K2X/25V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士乐REXROTH溢流阀
R900225118 DBDA2K2X/25
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.34


力士乐REXROTH溢流阀
R900208815 DBDA2K2X/200V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士乐REXROTH溢流阀
R900208780 DBDA2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列
DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.36

力士乐REXROTH溢流阀
R900208813 DBDA2K2X/100V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35

力士乐REXROTH溢流阀
R900203858 DBDA2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35

力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R900424111 DBDH20K18/315
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R900423723 DBDS6K18/100
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900423814 DBDS10G1A/630
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424267 DBDS20K18/100
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424149 DBDS10K1C/200
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
R900424152 DBDS10K18/400
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315
R900424288 DBDS30K1C/315

力士乐REXROTH溢流阀
R900774573 DBDH6K1C/75E
R900774573 DBDH6K1X/75E
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
旋钮
H6
产品属性
连接图 安装尺寸DBD NG6
产品系列 DBD.6-30
工作压力[bar] 75
流量[l/min] 52
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 6.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL，HLP
密封 NBR
重量[kg] 0.58

力士乐REXROTH溢流阀
R900430311 DBDS20P1X/25
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S20
产品属性
连接图 NG20底板安装
产品系列 DBD.6-30
工作压力[bar] 25
流量[l/min] 235
滑阀符号 P→T
连接类型 底板安装
尺寸 20
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2 PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.02

力士乐REXROTH溢流阀
R900423723 DBDS6K18/100
R900423723 DBDS6K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装腔DBD NG6
产品系列类型 DBD..K
工作压力[bar] 400
端口号 2.
流量[l/min] 50
正常位置 常闭
连接类型 旋入插装阀
螺纹 M28x1.5
标称流量[l/min] 50
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1/4
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.38

力士乐REXROTH溢流阀
R900427601 DBDS10K1C/630
R900427601 DBDS10K1X/630
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图 安装孔位DBD NG10
产品系列类型 DBD..K
工作压力[bar] 630
端口号 2.
流量[l/min] 120
正常位置 常闭
连接类型 旋入插装阀
螺纹 M35x1.5
标称流量[l/min] 120
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1/2
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.56

力士乐REXROTH溢流阀
R900424288 DBDS30K1C/315
R900424288 DBDS30K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图 安装腔DBD NG30
产品系列类型 DBD..K
工作压力[bar] 315
端口号 2.
流量[l/min] 330
正常位置 常闭
连接类型 旋入插装阀
螺纹 M60x2
标称流量[l/min] 330
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1 1/2
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 2.18

力士乐REXROTH溢流阀
R900424271 DBDS20K18/315
R900424271 DBDS20K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图 安装腔DBD NG20
产品系列类型 DBD..K
工作压力[bar] 400
端口号 2.
流量[l/min] 250
正常位置 常闭
连接类型 螺纹插装阀
螺纹 M45x1.5
标称流量[l/min] 250
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.92

力士乐REXROTH溢流阀
R900424267 DBDS20K18/100
R900424267 DBDS20K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图 安装孔DBD NG20
产品系列类型 DBD..K
工作压力[bar] 400
端口号 2.
流量[l/min] 250
正常位置 常闭
连接类型 旋入插装阀
螺纹 M45x1.5
标称流量[l/min] 250
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.9

力士乐REXROTH溢流阀
R900424149 DBDS10K18/200
R900424149 DBDS10K1X/200
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装通径  DBD NG10
产品系列类型 DBD..K
大工作压力[bar] 630
端口号 2.
大流量[l/min] 120
正常位置 常闭
连接类型 旋入插装阀
螺纹 M35x1.5
标称流量[l/min] 120
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
接口 G 1/2
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.52
