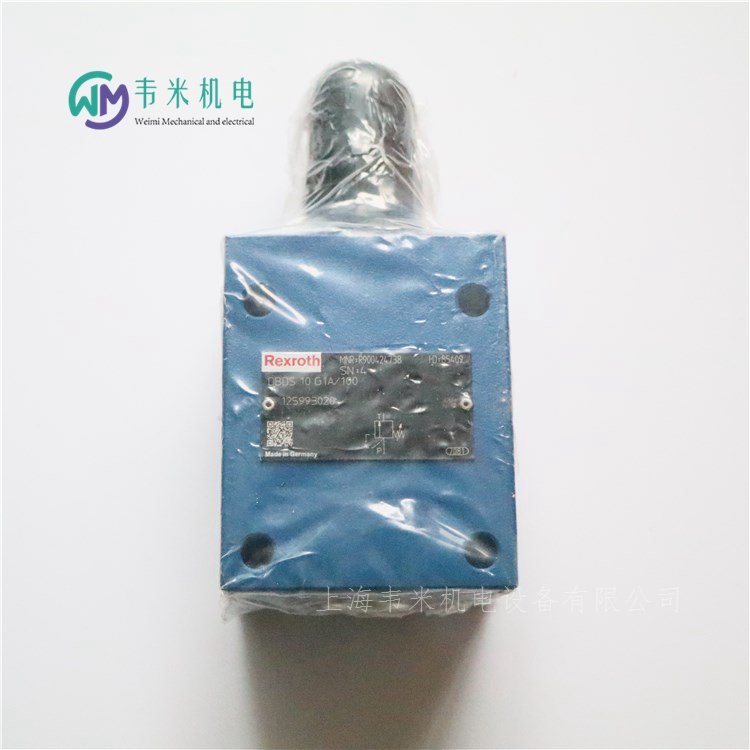

力士乐限压阀DBDS10G1A/100，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。热诚欢迎新老客户咨询购买！

力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。

力士乐限压阀DBDS10G1A/100，德国REXROTH限压阀，力士乐溢流阀，REXROTH安全阀；

R900424738 力士乐限压阀DBDS10G1A/100
R900364483 力士乐限压阀DBDS10G1A/100SO130
R900409673 力士乐限压阀DBDS10G1A/100SO450
R900342450 力士乐限压阀DBDS10G1A/100SO74
R900439606 力士乐限压阀DBDS10G1A/100W1
R900567555 力士乐限压阀DBDS10G1A/100W100
R900347490 力士乐限压阀DBDS10G1A/100W40
R900916880 力士乐限压阀DBDS10G1A/100-075/12
R901020245 力士乐限压阀DBDS10G1A/100-25/59
R901020237 力士乐限压阀DBDS10G1A/100-30/59
R901005956 力士乐限压阀DBDS10G1A/100-35
R901156100 力士乐限压阀DBDS10G1A/100-40
R901370855 力士乐限压阀DBDS10G1A/100-50
R901060953 力士乐限压阀DBDS10G1A/100-55
R901189278 力士乐限压阀DBDS10G1A/100-60
R900953867 力士乐限压阀DBDS10G1A/100-70
R900341363 力士乐限压阀DBDS10G1A/100/12
R900436001 力士乐限压阀DBDS10G1A/100/2
R900470504 力士乐限压阀DBDS10G1A/100/5
R901256798 力士乐限压阀DBDS10G1A/100/59
R900572352 力士乐限压阀DBDS10G1A/100B
R900420277 力士乐限压阀DBDS10G1A/100B
R900423746 力士乐限压阀DBDS10G1A/100B
R900769619 力士乐限压阀DBDS10G1A/100E
R900487479 力士乐限压阀DBDS10G1A/100J
R901052283 力士乐限压阀DBDS10G1A/100J=TE
R901307340 力士乐限压阀DBDS10G1A/100P025
R901307339 力士乐限压阀DBDS10G1A/100P065
R900935424 力士乐限压阀DBDS10G1A/100P080
R900424739 力士乐限压阀DBDS10G1A/100V
R900389968 力士乐限压阀DBDS10G1A/100VW40
R900349041 力士乐限压阀DBDS10G1A/100V/12
R900474917 力士乐限压阀DBDS10G1A/100V/5
R900924255 力士乐限压阀DBDS10G1A/100VB
R901181521 力士乐限压阀DBDS10G1A/100VE
R901233054 力士乐限压阀DBDS10G1A/105E
R900466366 力士乐限压阀DBDS10G1A/110/5B
R900423744 力士乐限压阀DBDS10G1A/110B
R901034804 力士乐限压阀DBDS10G1A/110E
R900386642 力士乐限压阀DBDS10G1A/110JB
R900468767 力士乐限压阀DBDS10G1A/110VB
R900572452 力士乐限压阀DBDS10G1A/120B
R900772782 力士乐限压阀DBDS10G1A/120E
R900572453 力士乐限压阀DBDS10G1A/125B
R901185590 力士乐限压阀DBDS10G1A/125E
R900572454 力士乐限压阀DBDS10G1A/130B
R900778044 力士乐限压阀DBDS10G1A/130E
R900921193 力士乐限压阀DBDS10G1A/130VB
R900572455 力士乐限压阀DBDS10G1A/135B
R901185479 力士乐限压阀DBDS10G1A/135E
R900572456 力士乐限压阀DBDS10G1A/140B
R901026426 力士乐限压阀DBDS10G1A/140E
R900572457 力士乐限压阀DBDS10G1A/150B
R900769507 力士乐限压阀DBDS10G1A/150E
R900572458 力士乐限压阀DBDS10G1A/155B
R900572459 力士乐限压阀DBDS10G1A/160B
R901136834 力士乐限压阀DBDS10G1A/160E
R901117802 力士乐限压阀DBDS10G1A/165E
R900429968 力士乐限压阀DBDS10G1A/170
R900429968 力士乐限压阀DBDS10G1A/170
R900370316 力士乐限压阀DBDS10G1A/170/5B
R900424808 力士乐限压阀DBDS10G1A/170B
R900773192 力士乐限压阀DBDS10G1A/170E
R900429947 力士乐限压阀DBDS10G1A/170VB
R900909997 力士乐限压阀DBDS10G1A/175B
R900572546 力士乐限压阀DBDS10G1A/180B
R900769606 力士乐限压阀DBDS10G1A/180E
R901235516 力士乐限压阀DBDS10G1A/180VE
R900572547 力士乐限压阀DBDS10G1A/190B
R901013662 力士乐限压阀DBDS10G1A/190E
R900424140 力士乐限压阀DBDS10G1A/200
R900433779 力士乐限压阀DBDS10G1A/200
R900340877 力士乐限压阀DBDS10G1A/200SO130
R900344863 力士乐限压阀DBDS10G1A/200SO15
R900493041 力士乐限压阀DBDS10G1A/200SO27
R900497024 力士乐限压阀DBDS10G1A/200SO31
R900360512 力士乐限压阀DBDS10G1A/200SO74
R900400659 力士乐限压阀DBDS10G1A/200W1
R900703583 力士乐限压阀DBDS10G1A/200-100
R900731004 力士乐限压阀DBDS10G1A/200-110
R901210090 力士乐限压阀DBDS10G1A/200-120
R901037453 力士乐限压阀DBDS10G1A/200-130
R900953705 力士乐限压阀DBDS10G1A/200-140
R900940672 力士乐限压阀DBDS10G1A/200-150
R900910458 力士乐限压阀DBDS10G1A/200-160
R901117172 力士乐限压阀DBDS10G1A/200-165
R900962532 力士乐限压阀DBDS10G1A/200-170
R900971263 力士乐限压阀DBDS10G1A/200-180
R901256664 力士乐限压阀DBDS10G1A/200-185
R900341591 力士乐限压阀DBDS10G1A/200/12
R900392231 力士乐限压阀DBDS10G1A/200/12SO60
R900442081 力士乐限压阀DBDS10G1A/200/2
R900470505 力士乐限压阀DBDS10G1A/200/5
R900946730 力士乐限压阀DBDS10G1A/200/50
R900572548 力士乐限压阀DBDS10G1A/200B
R900769540 力士乐限压阀DBDS10G1A/200E
R900458636 力士乐限压阀DBDS10G1A/200J
R900563775 力士乐限压阀DBDS10G1A/200J/12
R901052252 力士乐限压阀DBDS10G1A/200J=TE
R900520756 力士乐限压阀DBDS10G1A/200JV
R901240746 力士乐限压阀DBDS10G1A/200P100
R900951431 力士乐限压阀DBDS10G1A/200P140
R901347971 力士乐限压阀DBDS10G1A/200P140/12
R901355397 力士乐限压阀DBDS10G1A/200P160SO60
R900977656 力士乐限压阀DBDS10G1A/200P180
R900424741 力士乐限压阀DBDS10G1A/200V
R900391769 力士乐限压阀DBDS10G1A/200VSO60
R900343963 力士乐限压阀DBDS10G1A/200V/12
R900475531 力士乐限压阀DBDS10G1A/200V/5
R900940422 力士乐限压阀DBDS10G1A/200VB
R901014788 力士乐限压阀DBDS10G1A/200VE
R900572549 力士乐限压阀DBDS10G1A/205B
R900774958 力士乐限压阀DBDS10G1A/205E
R901229978 力士乐限压阀DBDS10G1A/210/12E
R900426099 力士乐限压阀DBDS10G1A/210B
R900769379 力士乐限压阀DBDS10G1A/210E
R900400298 力士乐限压阀DBDS10G1A/210VB
R901238752 力士乐限压阀DBDS10G1A/210VE
R901357023 力士乐限压阀DBDS10G1A/215E
R900572618 力士乐限压阀DBDS10G1A/220B
R900772319 力士乐限压阀DBDS10G1A/220E
R900941189 力士乐限压阀DBDS10G1A/220VB
R901378805 力士乐限压阀DBDS10G1A/220VE
R900572619 力士乐限压阀DBDS10G1A/230B
R900769565 力士乐限压阀DBDS10G1A/230E
R901395602 力士乐限压阀DBDS10G1A/230VE
R900572620 力士乐限压阀DBDS10G1A/240B
R900783238 力士乐限压阀DBDS10G1A/240E
R900423743 力士乐限压阀DBDS10G1A/25
液压系统中的压力控制阀
在液压系统中,压力控制阀可以调定系统主回路或分支回路的压力.按照功能分类,常用的压力控制阀有溢流阀,减压阀,顺序阀和压力继电器等.这些压力控制阀结构上相似,但性能有差别,在系统中的作用也不尽相同.搞清它们的区别与联系,对于学习压力控制回路以至液压系统的分析广片常重要的。
一,溢流阀
功能 溢流阀的功能是通过阀口溢流,使被控系统或回路的压力保持稳定,实现稳压,调压或限压的作用.
特点 按照结构,溢流阀有直动式和先导式两种.对于直动式溢流阀,当压力较高,流量较大时,要求调压弹簧有很大的刚度,调节性能较差,而滑阀的泄漏也使高压控制难以实现,故只能用于低压小流量场合.先导式溢流阀的特点是用先导阀控制主阀,在溢流阀主阀溢流时,溢流阀进口压力可维持为由先导阀弹簧所调定的定值.先导式溢流阀的另一特点是具有远程控制口,可很方便地实现系统卸荷或运程调压。
溢流阀的泄漏油或流经先导阀的油液在返回油祚时有内泄和外泄两种方式.内泄时泄漏油流经的弹簧腔或先导阀弹簧座通过阀体内的连接通道与出油口和通,而外泄是泄露油或流经先导阀的油液被直接单独引回油箱。
应用 溢流阀的主要用途:(1)在定量泵的出口并联溢流阀可调节泵的出口压力;(2)在变量泵的出口并联溢流阀可对系统起到过载保护作用;(3)在回油路上搂入直动式溢流阀可使执行元件运动平稳;(4)利用先导式溢流阀的远程控制口可实现系统卸荷或远程调压.总之,在系统中溢流阀可作为溢流阀,安全阀,背压阀使用,可以调节系统的压力或使系统卸荷.
二,减压阀
功能 减压阀的功能在于使流经减压阀的油液压力降低,并使与减压阀出口连接的回路压力保持稳定.即减压阀的出口压力可维持恒定,不受进口压力及通过流量的影响。
特点 按照结构减压阀也有直动式和先导式两种,分别用于不同场合.
碱压限的阀心处在原始位置上时,它的阀口是打开的,阀的进,出口沟通.阀心由出口处的压力控制,出口压力未达到调定压力时阀口全开,阀心不动.当出口压力达到调定压力时,阀心上移,阀口关小,在调定压力下达到平衡.当减压阀的出口处不输出油液时,它的出口压力仍能够基本保持恒定,此时有少量油液经先导阀流回油箱。
减压阀与溢流阀的主要区别为:(1)减压阀能保持出口处的压力基本不变,而溢流阀则保持进口处的压力基本不变;(2)在不工作时,减压阀的进出油口互通,溢流阀的进出油口不通;(3)减压阀要求外泄,其先导阀的弹簧腔需通过泄油口单独外接油箱,而溢流阀允许内泄,其先导阀弹簧腔通过阀体内的连接通道与出油口相通,不必单独外接油箱。
应用 减压阀主要用于降低系统某一支路的油液压力,在同一系统中得到两个或多个不同压力的回路.常用于夹紧支路,润滑支路或电液动换向阀的控制回路.需要注意的是减压阀具有压力损失,当分支油路比主油路的压力低很多,且流量较大时,可考虑采用高,低压泵分别供油.
三,顺序阀
功能 顺序阀的功能在于利用液压系统中的压力变化,控制油路通断来控制多个执行元件的顺序动作
特点 按照结构,顺序阀也有直动式和先导式两种.直动式顺序阀结构简单,动作灵敏但调定压力较低,较高压力时宜采用先导式顺序阀.根据控制压力来源的不同,顺序阀有内控式和外控式之分,请注意两者图形符号的区别.内控式顺序阀在进油路压力达到设定压力之前,阀口一直是关闭的,达到设定压力后阀口打开,使压力油进入油路;外控式顺序阀阀口的开闭与油路进口压力无关,仅取决于控制油路压力的大小。
顺序阀与溢流阀的主要区别为:(1)当顺序阀的出口与负载油路相通时,泄漏油和先导控制油必须外泄,而溢流阀的出口与回油相通,泄漏油和先导控制油可外泄也可内泄;(2)溢流阀的进口压力是限定的,即阀的调定压力,顺序阀的进口压力由负载决定,顺序阀开启后可随负载增加市进一步升高.
应用 顺序阀的主要用途为:(1)控制多个执行元件的顺序动作;(2)内控式顺序阀可作背压阀使用;(3)与单向阀并联组成平衡阀,锁定执行元件;(4)外控顺序阀可用于双泵供油系统的卸荷.
四,压力继电器
压力继电器是利用液体压力信号控制电气触点通断的液压电气转换元件,当油液的压力达到其设定压力时,压力继电器发出电信号,以控制电气元件动作,实现执行元件的顺序动作或系统的安全保护和动作互锁。
