产品

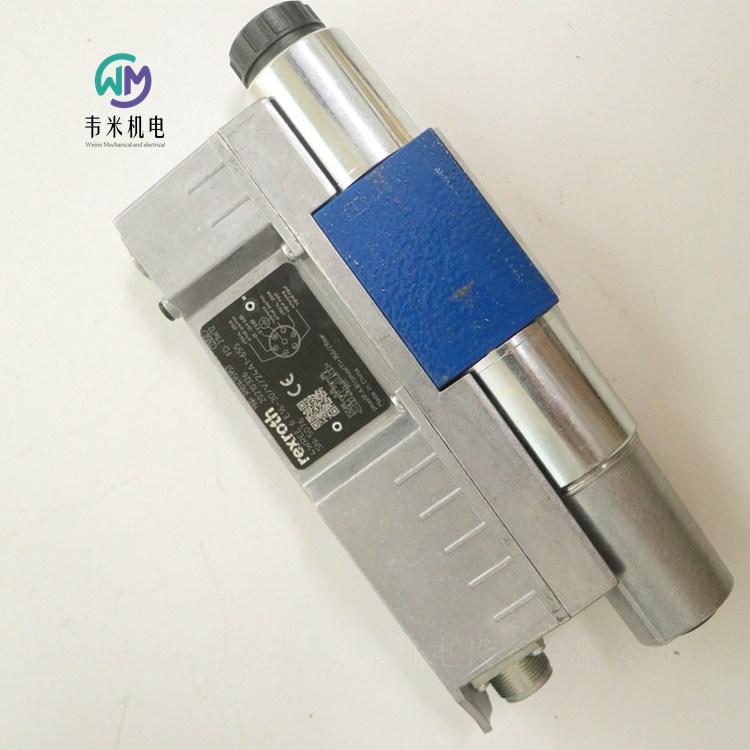

4WREE6E16-30/V/24A1-655  REXROTH比例阀；上海韦米机电设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！

产品简介：

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ?10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … 60?C
存储温度范围含 UV 防护  5 … 40?C
运输温度范围  -30 … 80?C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … 70?C（-40 … 50?C）
允许粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 ?C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150?C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1

德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1
R901495957 4WREE6E16-3X/V/24A1-655
R901496443 4WREE6E16-3X/V/24F1
R901561379 4WREE6E16J-3X/V/24A1
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496447 4WREE6E32-3X/V/24A1-204
R901560316 4WREE6E32-3X/V/24A1-204=XV
R901496429 4WREE6E32-3X/V/24A1-655
R901556704 4WREE6E32-3X/V/24A1/3
R901496435 4WREE6E32-3X/V/24F1
R901561400 4WREE6E32J-3X/V/24A1
R901561382 4WREE6E32J-3X/V/24F1
R901513305 4WREE6EA16-3X/V/24A1
R901526575 4WREE6EA32J-3X/V/24A1
R901526177 4WREE6EB08-3X/V/24F1
R901526179 4WREE6EB16-3X/V/24A1
R901526180 4WREE6EB32-3X/V/24A1
R901526184 4WREE6EB32-3X/V/24F1
R901547187 4WREE6Q2-08-3X/V/24A1
R901566273 4WREE6Q2-08-3X/V/24F1
R901547189 4WREE6Q2-16-3X/V/24A1
R901547188 4WREE6Q2-32-3X/V/24A1
R901545343 4WREE6Q5-32-3X/V/24A1=DE
R901496436 4WREE6V08-3X/V/24A1
R901549796 4WREE6V08-3X/V/24A1-822
R901524434 4WREE6V1-16-3X/V/24A1
R901553418 4WREE6V1-32-3X/V/24F1
R901496440 4WREE6V16-3X/V/24A1
R901495958 4WREE6V16-3X/V/24A1-A44
R901566554 4WREE6V16-3X/V/24F1-A44
R901496439 4WREE6V32-3X/V/24A1
R901496450 4WREE6V32-3X/V/24F1
R901496445 4WREE6W04-3X/V/24A1
R901523607 4WREE6W08-3X/V/24A1
R901496444 4WREE6W1-08-3X/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496451 4WREE6W1-16-30/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901556071 4WREE6W1-32-3X/V/24A1-967
R901496441 4WREE6W1-32-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901513306 4WREE6W2-32-3X/V/24A1
R901496432 4WREE6W32-3X/V/24A1
R901496431 4WREE6W32-3X/V/24A1=DE
R901533046 4WREE6W32-3X/V/24A1=XV
R901496438 4WREE6W32-3X/V/24F1
R901526164 4WREE6WA08-3X/V/24A1
R901526166 4WREE6WA08-3X/V/24F1
R901497575 4WREE6WA16-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1
R901526158 4WREE6WA16-3X/V/24F1
R901497573 4WREE6WA32-3X/V/24A1
公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
