品牌：阿尔泰科技

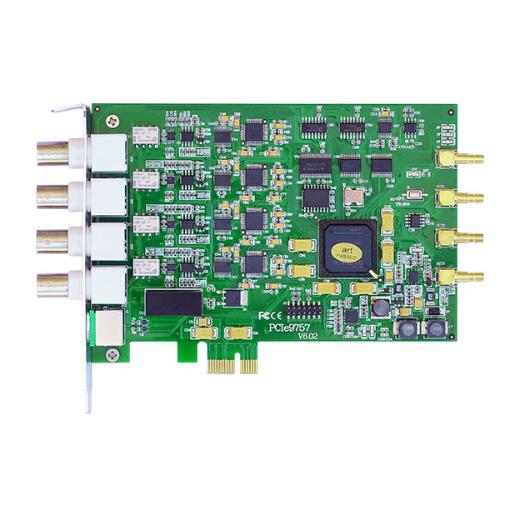

型号：PCIe9757

信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。PCI Express 作为新一代的总线接口，数据传输率达到PCI总线所不能提供的高带宽。我公司推出的 PCIe9757 同步采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。

产品应用：

PCIe9757 卡是一款 PCI Express 总线的数据采集卡，总线类型：PCIe 1.1 X1，兼容PCI Express2.0总线接口标准，能够实现高速数据传输，适用于实验室振动状态在线监测、噪声试验、温度试验、环境试验、低速风洞试验等较低速动态信号的实时记录采集。它的主要应用场合为： ■ 无线通讯 ■ 雷达/声纳 ■ 超声 ■ 图形成像

参数：

AD 模拟量输入功能

注：括号中的单词为软件中的 AD 参数 ◆ 转换器类型：AD7671 ◆ 输入量程：?10V、?5V、?2.5V、0～10V、0～5V ◆ 转换精度：16 位(Bit) ◆ 采样频率(Frequency)：最高 3～800KHz 注释：各通道实际采样速率=采样速率（同步采集） ◆ 物理通道数：4 通道同步 ◆ 板卡时钟：40M ◆ 分频系数：50～2 32，32 位宽 ◆ 模拟量输入方式：双端模拟输入 ◆ 通道切换方式：4 通道 4 芯片独立工作 ◆ 数据读取方式：非空和半满查询方式、中断方式、DMA 方式（此方式速度最高）◆ 存储器深度：64K 字（点）FIFO 存储器 ◆ 存储器标志：满、非空、半满 ◆ 时钟源选择（OutClockSource）：板内时钟和板外时钟软件可选 ◆ 触发模式（TriggerMode）：软件内部触发、硬件外部触发 ◆ 模拟量触发源软件可选(TriggerSource)：ATR 触发、DTR 触发、CONVST_IN 信号◆ 触发类型：边沿触发、脉冲（电平）触发 ◆ 触发方向：正向触发、负向触发、正负向均触发 ◆ 触发电平（TrigLevelVolt）：0～10V ◆ 模拟量触发源(ATR）输入范围：0～10V ◆ 触发源 DTR 输入范围：标准 TTL 电平 ◆ AD 转换时间：≤1.25μs ◆ 软件自动校准 ◆ 支持多卡同步 ◆ 模拟输入阻抗：10M? ◆ 工作温度范围：0℃ ～ 70℃ ◆ 存储温度范围：-40℃ ～ 85℃

其他指标 板载时钟振荡器：40MHz

板卡尺寸 143mm（长）* 102mm（宽）
