佐航BYQ3320PK变压器直流电阻测试仪适用于220kV/150MVA及以下主变、配电变压器。

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、

交接试验及电力部门预防性试验的必测项目，能发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

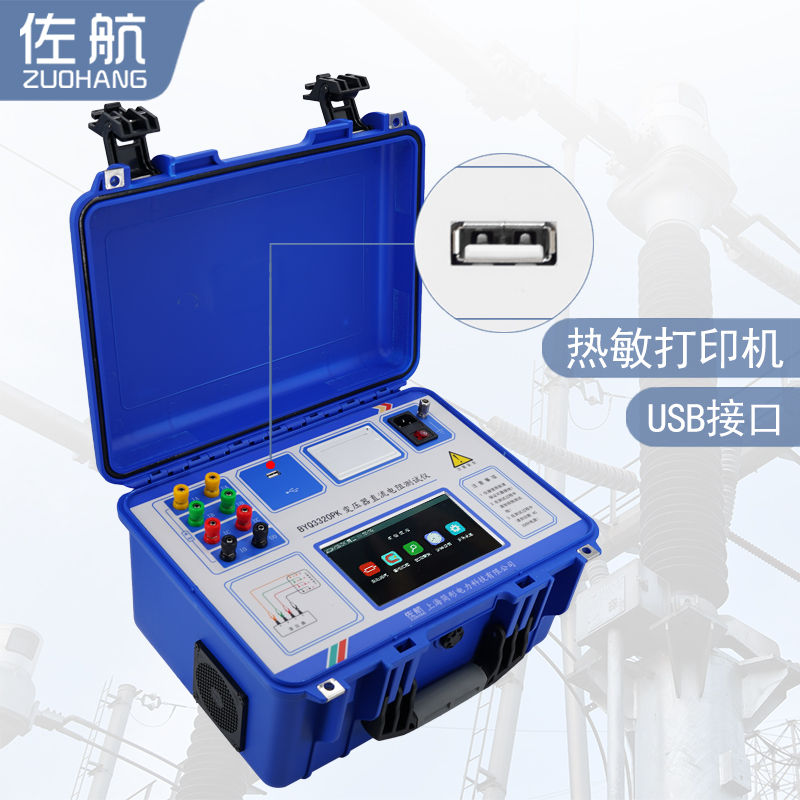

佐航BYQ3320PK变压器直流电阻测试仪是集三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏，全触控操作，具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。

1，主要技术参数

1）输出电流：单相20A、10A、5A、1A、0.1A

                     三相10A 10A、5A 5A、1A 1A、0.1A 0.1A

2）测量范围：0.5mΩ～200Ω

3）准确度：?(读数?0.2% 2个字)

4）分辨率：0.1uΩ

5）工作电源：AC220V?10%

6）设置9个电流档位。

2，主要功能特点

1）对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。

2）测试电源zui高输出电流20A，测试范围广，满足绝大多数变压器的测试需求；并且具有消磁功能，可减小大电流测试时变压器剩磁大的危害。

3）测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。

4） 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。

5）仪器配有热敏打印机，本机存储数据200条，支持优盘存储。

6）工业级7寸真彩大屏显示，清新简约显示风格设计，全触控操作，为您创建舒适便捷的人机交互体验。

7）一次接线可三相同测，高低压分开测试。
