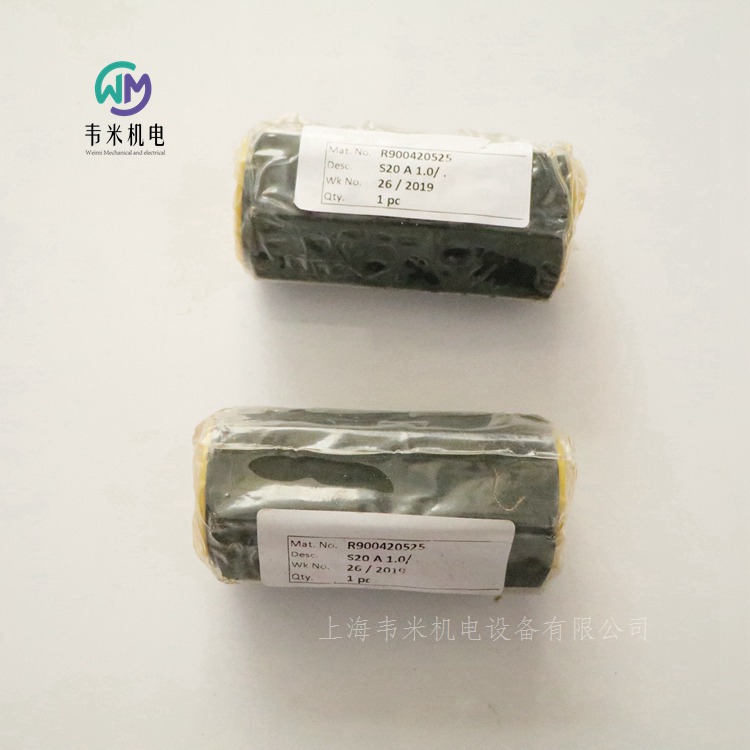

力士乐管式单向阀R900420525 S20A1.0/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
大工作压力 450 bar
大流量 450 l/min
用于螺纹连接（内螺纹）
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900422888 S8A3.0/
R900420531 S10A1.0/
R900420521 S15A3.0/
R900420525 S20A1.0/

力士乐REXROTH单向阀，插装式设计
M-SR 6...30
规格 6 … 30
组件系列 1X
大工作压力 420 bar
大流量 400 l/min
用于在油路块设计中安装
作为角阀
作为直通阀
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号
R900346083 M-SR8KE05-1X
R900361981 M-SR8KE00-1X/
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X
R900344549 M-SR10KE05-1X/
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900344778 M-SR25KE05-1X/
R900350797 M-SR30KE05-1X/V

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778 M-SR25KE05-1X/
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 250
油口数量 2
体积流量 [l/min] 300
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 300
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.3232

力士乐REXROTH液压单向阀 M-SR 8 KE05-1X/
R900346083 M-SR8KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 35
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 35
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.0269

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 250
油口数量 2
体积流量 [l/min] 300
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 300
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.3232

力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/
R900344549 M-SR10KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 50
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 50
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.0476

力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/
R900361981 M-SR8KE00-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 35
阀心滑阀 阀座设计
直动 - 先导式 直动式
额定流量 [l/min] 35
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.027


力士乐REXROTH先导式单向阀
Z2S 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于一个或两个执行机构油口的无泄漏阻塞，可选
具有多种开启压力，可选（请参阅订货代码）
带预开口，可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
注意：
如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
德国力士乐REXROTH单向阀订货号和型号：
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347504 Z2S6-1-66/V
R901374869 Z2S6-1-66/V/60
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347501 Z2S-6B1-6X



力士乐REXROTH叠加式单向阀 Z2S6A1-6X/
R900347498 Z2S6A1-66/
公称尺寸 6，A1 → A2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 中的无泄漏阻塞
开启压力 1.5 bar
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1 → A2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.94

力士乐REXROTH叠加式单向阀 Z2S6-2-6X/
R900347496 Z2S6-2-6X/
公称尺寸 6，A1 → A2，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 3 bar
通道 A 和 B 中的无泄漏阻塞
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1→A2，B1→B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9601

力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V
R900347504 Z2S6-1-66/V
公称尺寸 6，A1 → A2，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 和 B 中的无泄漏阻塞
开启压力 1.5 bar
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1→A2，B1→B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.956801

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z2S6B1-6X/
R900347501 Z2S6B1-66/
公称尺寸 6，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 B 中的无泄漏阻塞
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 B1 → B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.945

力士乐REXROTH先导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口（标准）；不带预开口（可选）
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士乐REXROTH单向阀Z2S10A1-3X/
R900407424 Z2S10A1-37/
公称尺寸 10，A1 → A2，机械操作
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
阀座阀
直接操作
开启压力1.5巴
产品特性
连接图像 ISO 4401-05-04-0-05
产品系列 Z2S10
压力[bar] 315
体积流量[l/min] 120
活塞符号 A1→A2
连接类型 中间组件
标称尺寸 10.
操作类型 具有机械操作
连接数 4.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg]2.64

力士乐管式单向阀R900420525 S20A1.0/
