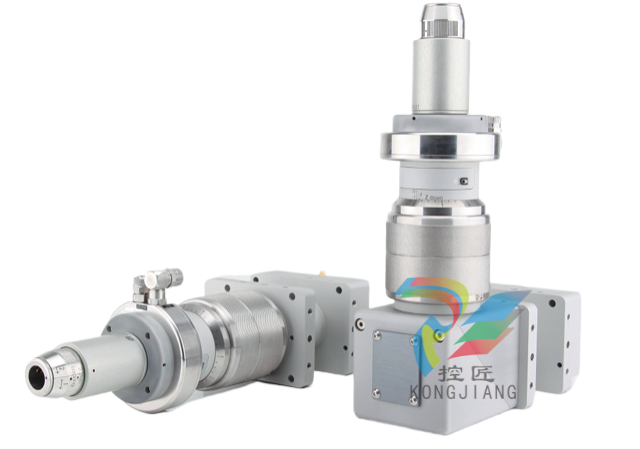

Scanlab Collimation Module 准直模块

Scanlab Collimation Module 准直模块

价格:面议浏览:71次联系:陈成星 / 18144100983 / 企业:厦门控匠自动化科技有限公司留言店铺收藏

?准直模块用于扫描头的光纤连接

使用准直模块可以将光纤耦合激光器直接连接到扫描头。典型孔径为 30 mm。

该模块具有坚固耐用的机械耦合功能,并能对激光辐射进行光学准直,以匹配扫描头的孔径。

所采用的光学元件适用于多 kW 激光功率,并能适应各种光束质量。

准直模块独特功能

坚固的外壳(水冷式入口孔;不锈钢)

手动调节准直光学元件,包括刻度环

可选带或不带摄像头端口(90?/180? 型号)

在 90? 配置下可连接高温计、视觉和 OCT

额外的分束器和带 C 接口的相机适配器可作为附加组件提供(用于 90? 配置)

灵活的安装方式

准直光学元件前的可更换保护窗

对红色导向激光器具有良好的透射率

光学元件适用于数千瓦的激光功率

典型应用:

- 焊接、微焊接

- 切割

- 快速成型、增材制造

典型行业

- 汽车

- 机械工程和金属加工

布局和工作原理

设计坚固的准直模块包括一个适配器,用于将模块和扫描系统安装到机器上。可从四面进行安装,具有高度的集成灵活性。

提供用于激光耦合的各种光纤适配器。水冷不锈钢光束入口孔即使在使用去离子水时也不会被腐蚀。

刻度环便于手动调节可移动准直光学镜。这样就可以根据扫描系统的标称工作距离精确设定聚焦位置,并对公差进行补偿。

外壳

准直模块坚固的外壳具有防尘和防溅功能,尤其是在与扫描头的连接处。

与扫描头的连接处。准直光学镜头前的可更换保护窗还能在更换光纤时保护镜头单元免受灰尘渗入。

这确保了在工业环境中的长使用寿命。

可选摄像头端口

准直模块可选配相机适配器,用于过程控制或工件位置检测。

工件发出的光通过集成的分光镜从激光光束路径中耦合出来,并被引向观察端口。

然而,激光本身几乎完全被分束器反射,从而在光纤入射和出射之间形成 90? 角。
