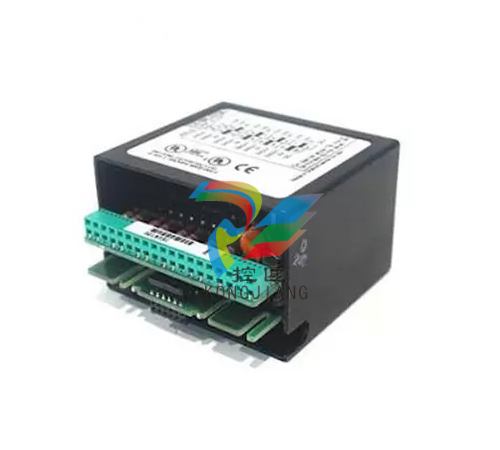

IC670ALG230是GE发那科现场控制系列的8点模拟电流源输入模块。

该模块具有八 （8） 个单端输入通道，可配置为 0-20 mA / 4-20 mA，

数字分辨率为 12 位，模拟分辨率为 5.0 μA。它的典型转换时间为每通道 60 微秒。

IC670ALG230是GE Fanuc的模拟输入模块。它特别属于现场I/O控制产品系列的扩展模块，

可与兼容的总线接口单元（BIU）一起运行。该模块主要具有八 （8） 个模拟输入通道，

可接受 0-20 mA 和 4-20 mA 模拟输入信号。该模块主要用于连接多种类型的现场信号变送器、

面板仪表、数据记录器、信号分配器、变频驱动器 （VFD） 和类似设备的输出。

IC670ALG230的模拟分辨率为5.0 μA，而数字分辨率为12位（典型值）。

它接受*小输入电流0.1 mA，**输入电流为20 mA。它具有内部保护功能，例如开路检测和超量程故障检测。
IC670ALG230具有内置模数转换器（ADC）电路，可将接收到的模拟信号转换为数字格式，以便处理主机CPU。

ADC电路在60 MHz模块时钟下每通道的转换时间为1 μs。它还具有一个一阶RC输入滤波器，典型转换能力为1 Hz。
该模块的非线性度为满量程的 /- 160%，温度系数为每摄氏度值的 /–.25%，典型值为每摄氏度值的 /–.002%，

**值为每摄氏度值的 /–.005%。该模块带有单组输入通道，支持单端接线配置。

每个通道具有接地和逻辑隔离，额定电压为 1500 VAC，持续 1 分钟，额定值为 250 VAC。

它的额定电流消耗为 51 mA，**来自 BIU 电源。

IC670ALG230输入模块是GE发那科生产的8通道输入模块。

它可以与通用电源一起运行。它由 24 伏电源供电，该电源也为总线接口单元供电。

在隔离的情况下，使用单独的电源。模块正面有LED指示灯，显示背板的操作和现场功率。

输入模块用于使用本地电源驱动不同的隔离传感器和输入。组中的各个点之间不存在隔离。

连续一段时间内，与外壳额定值的隔离为 250 伏交流电，与地的隔离为 1500 伏交流电，持续 1 分钟。

模块的输入阻抗为 2.87 kohms。导通电压介于 15 伏直流和 30 伏直流之间，关断电压介于 0 伏直流和 5 伏直流之间。
IC670ALG230输入模块的响应时间在25到60 us之间，关闭电源的响应时间在100到150 us之间。

该模块从总线接口单元吸收 100 毫安的电流。此模块中的输出键控可用于混合输入和输出。

输入模块应正确接地，以降低抗扰度、信号共域和参考点。模块中的环路供电发射器应使用相同的电源。

应用领域：电力,石油,天燃气,化工,汽轮机,船舶,核电,变电,航天,冶金,矿业,钢铁,铝业等领域。
控制系统：工厂控制和监控系统(DCS/PLC)设备控制系统船舶控制系统生产控制系统设备控制系统

能源管理系统电力监控系统变频伺服系统中压动力系统轴振动分析仪红外火焰探测器气体分析仪燃烧波动监测系统等。
