概述

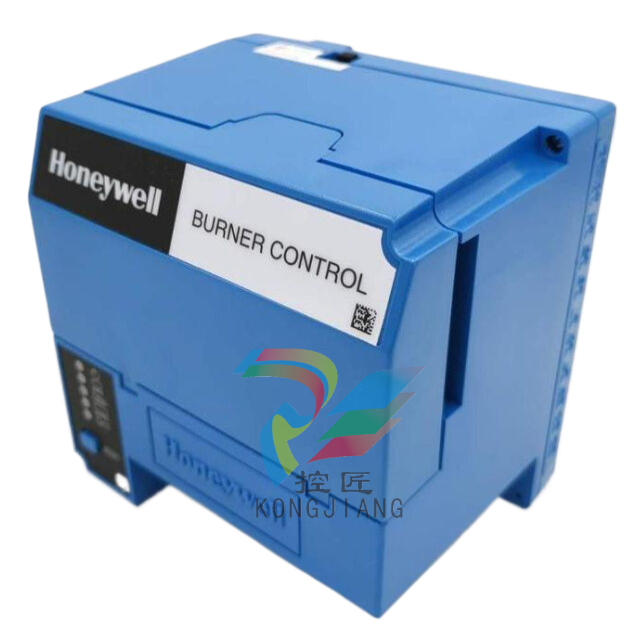

霍尼韦尔 EC/RM7830、EC/RM7850 继电器模块是一种基于微处理器的集成燃烧器控制器，

适用于自动燃烧的燃气、燃油或组合燃料燃烧器开/关(EC/RM7830A)或全调制(EC/RM7850A)功率燃烧器应用。

EC/RM7830A 或 EC/RM7850A 系统由继电器模块、接线底座、放大器和清洗卡组成。

选件包括键盘显示模块 (KDM)、个人计算机接口、Data ControlBus? 模块和 Combustion System Manager® 软件。

KDM 可安装在继电器模块上或面板门上。如果应用得到批准，KDM 还可以从面板上远程安装。

EC/RM7830 和 EC/RM7850 经过编程，可提供超出传统控制器能力的安全级别、功能和特性。

EC/RM7830A 和 EC/RM7850A 的基本功能包括燃烧器自动排序、火焰监控、系统状态指示、系统或自诊断以及故障排除。

特点

- 安全功能：

- 联锁检查。

- 动态 Ampli-Check? 检查。

- 闭环逻辑测试

- 动态输入检查

- 动态安全继电器测试

- 动态逻辑自检

- 高火吹扫开关测试(EC/RM7850A)。

- 扩展的安全启动检查。

- 内部硬件状态监控。

- 低火启动开关测试(EC/RM7850A)。

- 防篡改定时和逻辑。

- 点火尝试： 1 次或 5 次。可按型号选择。

- 外部电气电压检查通道。

- 应用灵活。

- 微电脑技术确保长期可靠运行。

- KDM 上的 2 行 20 列真空荧光显示屏 (VFD) (可选配件)可提供第一时间报警和系统诊断功能。

提供英语、西班牙语、葡萄牙语、法语、德语、日语(片假名)、中文和意大利语文本读出。

- 五个序列信息发光二极管 (LED)，带有电源、引火、火焰、主电源和警报符号(见图 1)。

- 五功能运行/测试开关。

- 可互换的插入式火焰放大器。

- 非易失性存储器;EC/RM7830A、EC/RM7850A 可在断电后保留历史文件和排序状态。

- 远程重置(须经应用批准;可选)。

- 远程安装 KDM(须经申请批准)。

- 在可选 KDM 上提供燃烧器控制数据：

- 火焰信号强度。

- 保持状态。

- 锁定/报警状态。

- 顺序状态。

- 顺序时间。

- 总运行周期。

- 总运行小时数。

- 提供最近六次故障的故障历史记录：

- 故障发生时的运行周期。

- 故障信息和代码。

- 故障发生时的运行小时数。

- 故障发生时的序列状态。

- 故障发生时的序列时间。

- 诊断信息：

- 设备类型。

- 火焰放大器类型。

- 火焰故障响应时间 (FFRT)。

- 生产代码。

- 所有数字输入和输出的开/关状态。

- 选定的预冲程时间。

- 继电器模块和可选 KDM 的软件修订和版本。

- 配置跳线的状态。

- 运行/测试开关的状态。
