规格：

产品编号： DS200AAHAH1AED

制造商： 通用电气

系列： Mark V LM

输入电压：105-132 V 交流

输出电压：90 至 145 V 直流

输出电流额定值：9.5 A 直流

输出纹波电压：4 V p-p

功能：ARCNET LAN 连接板

输入电压：105-132 V 交流

输出电压：90 至 140 V 直流

温度：-30 至 60?C

制造地点：

美国 可用性： 有现货

手册： GEH-6153

功能说明：

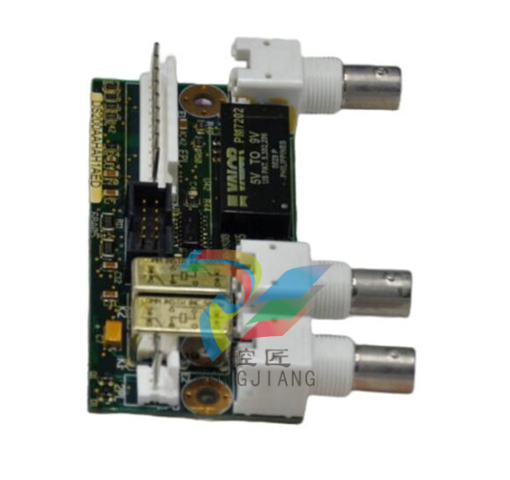

DS200AAHAH1AED 是由通用电气制造和设计的 ARCNET LAN 连接板，是 GE Speedtronic 控制系统中使用的 Mark V LM 系列的一部分。

ARCNET 连接板 （AAHA） 为连接到 IO 内核和 HMI 的 ARCNET 电缆提供接口连接。

提供两个 BNC 连接（通道 A 和 B）。提供了一个插头连接器，即 APL 连接器，用于与包含 ARCNET 驱动器的板进行通信。

APL 连接器将 AAHA 板与 PANA 板上的 APL 或 BPL 连接器连接起来。两个 AAHA 板位于 的位置 6。

附录 B 中标记为 AAHA1 的一个 AAHA 用于 Stage Link 和操作员界面之间的 Stage。

当使用此板上的两个 BNC 连接器时，可以将两个独立的 Stage Link 连接到一个控制器，也可以将另一个控制器连接到 Stage Link。

AAHA1 上的 APL 连接器连接到 PANA 上的 APL 连接器。

第二个 AAHA（在附录 B 中标记为 AAHA2）连接到 COREBUS 链路，该链路允许控制引擎与 IO 内核通信。

COREBUS 是用于 Mark V LM 控制器 IO 通信的内部 ARCNET 链路的名称。AAHA2 上的 APL 连接器连接到 PANA 上的 BPL 连接器。

特征：

拓扑学：ARCNET支持总线和星形拓扑。在总线拓扑中，所有设备共享一个公共通信介质，而在星形拓扑中，每个设备都连接到一个中心集线器。

数据传输速率：ARCNET 通常以 2.5 Mbps（兆比特/秒）或 10 Mbps 的速度运行，具体取决于版本和实现。它可能不如一些现代 LAN 技术快，但适合当时。

介质访问控制：ARCNET使用令牌传递协议进行介质访问控制。令牌从一个节点传递到另一个节点，允许持有令牌的节点传输数据。

布线：ARCNET 中使用的电缆可能会有所不同，但通常采用同轴电缆。使用的电缆和连接器类型可能取决于 ARCNET 的具体实施和版本。

网络大小：ARCNET网络可以支持有限数量的节点，通常从十几个到几十个设备不等。这使得它适用于较小的网络。

寻址：ARCNET设备被分配有唯一的地址，以实现网络内的通信。这些地址用于识别数据包的源和目标。

可靠性：ARCNET以其确定性和可预测的行为而闻名，使其适用于实时应用。令牌传递协议有助于确保对网络的受控访问。

协议栈：ARCNET有自己的协议栈，包括物理层、数据链路层和网络层的一部分。它与更常见的 TCP/IP 协议栈不直接兼容。
