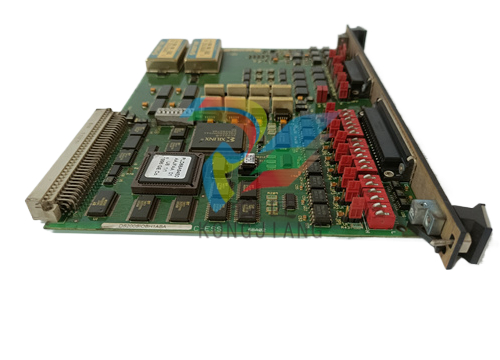

GE Mark V系列 DS200SIOBH1ABA 印刷电路板

GE Mark V系列 DS200SIOBH1ABA 印刷电路板

价格:面议浏览:68次联系:陈成星 / 18144100983 / 企业:厦门控匠自动化科技有限公司留言店铺收藏

这款DS200SIOBH1ABA通用电气印刷电路板最初是为通用电气的 Mark V 系列制造的。

通用电气提供的 Mark V 系列在燃气、蒸汽和风力涡轮机的管理和控制系统中具有特定应用,其全称为 Mark V 涡轮机控制系统系列。

这DS200SIOBH1ABA印刷电路板所属的 Mark V 系列被认为是通用电气的传统系列,

因为它自最初生产以来的几年内已停产.虽然是通用电气的传统产品系列,

这款 DS200SIOBH1ABA PCB 所属的 Mark V 系列是最近开发的产品线之一,利用了通用电气的专利 Speedtronic 技术,

 该技术是随着 Mark I 的推出首次推出的 1960 年代后期.这种DS200SIOBH1ABA印刷电路板或简称 PCB,

通过其官方功能产品描述更好地定义为 SC2000 VME I/O 板, 如原始通用电气和 Mark V 系列说明手册文档中所示。

鉴于此,这款DS200SIOBH1ABA印刷电路板不是 Mark V 涡轮控制系统系列中存在的原始 SC2000 VME I/O 板;

这将是缺少此DS200SIOBH1父产品DS200SIOBH1ABA PCB 的广泛修订历史。

硬件提示和规格

与任何 Mark V 涡轮机控制系统系列产品一样,这款DS200SIOBH1ABA印刷电路板利用其自身的一系列必要的硬件组件和组件规格来实现其预期的 SC2000 VME I/O 板功能。

如本DS200SIOBH1ABA PCB 作为 VME I/O 板的描述所示,此 DS200SIOBH1ABA 产品旨在安装在 VME 机架安装组件中,

特别是在 VME P1 连接器上,因为它占用一个完整的 VME 插槽。GE I/O 控制板DS200SIOBH1ABA具有 20 个跳线和 3 个开关块,每个块中有 6 个开关,总共 18 个开关。

它还配备了一个 LED 和一个 40 针连接器。 GE I/O 控制板上的跳线DS200SIOBH1ABA原始板上的跳线都设置为出厂默认设置。

在安装板之前,您可以查看打印材料中的信息,了解跳线的备用设置以及它们如何改变板的操作。

一些跳线只有一个受支持的位置,因此无法更改。如前所述,此 SIOB 缩写的通用电气产品的基础电路板上包含一个 LED 诊断指示灯。

当遇到更大的 Mark V 系列 VME 机架访问DS200SIOBH1ABA PCB 的情况时,该 LED 会发光;换句话说,该 LED 会发光以指示使用过程中的正常功能状态。

当您发现必须更换DS200SIOBH1ABA板时,最佳做法是在新板中设置跳线,以匹配旧板上的跳线位置。

这是通用电气制定的详细安装策略的一部分,并在本DS200SIOBH1ABA PCB 的原始说明手册中进行了传达。

如果跳线设置完全匹配,DS200SIOBH1ABA板将执行相同的操作并支持驱动器性能。

要安装 DS200SIOBH1ABA更换板,首先卸下将其固定在板架中的螺钉,然后用两只手从驱动器上卸下板,从而卸下旧板。

小心防止电路板撞击驱动器中的其他组件。在附近找一个干净干燥的表面,将静电保护袋压平,然后再将旧板放在袋子上。

打开装有更换板的密封保护袋,然后滑出板子。用两只手拿着它,把它放在旧板旁边。

最后,设置开关以匹配旧板上的开关位置。

在对这款 DS200SIOBH1ABA 产品做出任何最终购买决定之前,重要的是要意识到这款 Mark V 涡轮控制系统系列产品是原始DS200SIOBH1母产品的修订版本。

考虑到这一点,DS200SIOBH1ABA PCB 的性能规格和尺寸将与原始说明手册文档中的原始规格和尺寸有所不同。
