描述:Allen-Bradley 825-P是一款电机继电器,用作三相电机的保护装置。
它具有标准保护功能,如热过载(热模型、PTC(正温度系数)、过热、欠流(负载损耗)、
电流不平衡和缺相、过流(负载卡住)、短路、接地故障(残余)、接地故障(零序)、电机启动/运行和频率。本机需要 110-240VAC 的电源输入。
关于825-P
825-P 是一款与三相电机配合使用的保护继电器。该器件由 Allen-Bradley 制造,
能够提供标准保护,例如热过载(热模型)、PTC(正温度系数)、过热、欠流(负载损耗)、电流不平衡和缺相
过流(负载卡住)、短路、接地故障(残余)、接地故障(零序)、电机启动/运行和频率。
对于电机启动/运行保护,该电机继电器能够通过启动期间的保护禁止、启动电机定时器、
缺口或点动装置、TCU(热容量利用率)启动抑制、防反旋定时器、紧急启动、双速保护、降低电压启动(星形-三角洲)和失速开关来保护电机。
它可以通过 825-PR12D RTD RTD 扫描器安装基于 RTD 的保护,其中最多可以连接和监控十二 (12) 个 RTD。
825-P 还能够监控事件摘要,其中包括继电器 ID、日期和时间、跳闸触发以及电流和电压幅度等信息。
它还可以监控序列化事件记录 (SER) 和电机运行时间以及自上次复位以来的上一次复位和启动周期的历史记录;
自上次复位以来的紧急启动周期也可以由该设备监控,该设备还嵌入了一整套计量功能。
825-P 可以选择安装 I/O 通道,该通道由一 (1) 个 4-20 mA 模拟输出、三 (3) 个控制输入和四 (4) 个触点输出组成。
可以额外安装通信接口,包括用于DeviceNet和Modbus协议的适配器。
825-P 的继电器输出还具有 4kV 的冲击强度,拾取时间为 < 10ms,并提供 300V AC 的绝缘电压额定值。
该系统具有 120V AC/DC (825-PIOD) 输入,在 2mA 和 0.2mA 开/关状态电流下,稳态电流为 15mA,导通状态和关断状态电压分别为 15V 和 5V。
该系统具有热过载保护功能,可选的基于电压的保护(过压、无功功率、相位反转和欠压)。

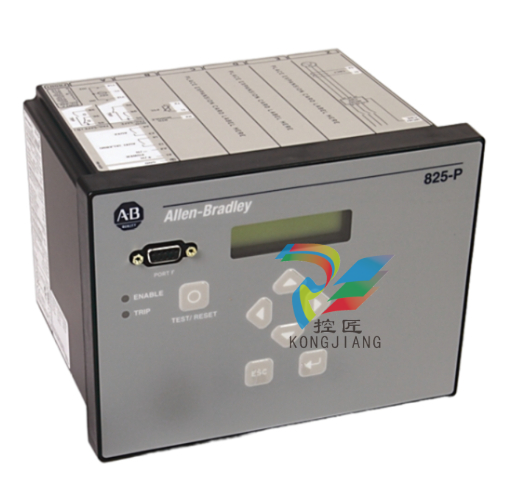

825-P 采用模块化结构,前面板上有一个内置的固定键盘,以及一个带有 LED 状态指示灯的 LCD 状态显示屏。
它使用 DeviceNet 通信选项,传输速度为 125、250 或 500kbps,距离为 500m、200m 或 100m,并封装在 NEMA 4 (IP65) 级外壳中。
它的工作温度为 -4 至 140 华氏度,非冷凝相对湿度为 5% 至 95%,存储温度为 -40 至 185 华氏度。
它重约 6.46 公斤(包括电源模块和转换器模块),并通过了 CE、UL 和 CSA 认证。
825-P 常见问题
825-P电机继电器的合适安装方法是什么?
模块化保护继电器 825-P 齐平安装在外壳上。
825-P的电源要求是什么?
Allen-Bradley 825-P 由 110-240VAC 的外部电源电压范围供电。
825-P电机继电器的能量计量能力是什么?
825-P 电机继电器电能计量功能包括 MWh 和 MVARh 参数。
825-P的技术说明
Allen-Bradley 825-P 模块化保护系统,带 110-240V 交流和 DeviceNet 通信
