产品概述

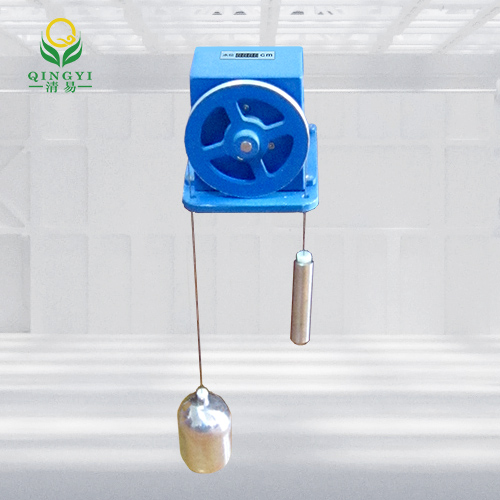

浮子水位计由水位传感器、显示器、传感器支架、浮子、悬索、平衡锤、RS485通信接口等部分组成，是观测水位变化的监测设备，利用浮子跟踪水位升降，以机械方式直接传动记录。使用浮子式水位计需有测井设备(包括进水管)，适合岸坡稳定、河床冲淤不大的低含沙河段。

功能特点

◆浮子传感：仪器结构简单，性能稳定，工作可靠使用及维修方便

◆格雷码制：不存在单值性误差，读数无模糊区

◆结构设计：积木化、标准化、通用化，便于装配、检修

◆关键器件：择优产品，性能稳定，工作可靠

适用范围

浮子水位计是独立的水位观测测量仪器，又可以与电显示器、闸门开度仪、闸门启闭机控制系统连接，共同组成计算机综合显示、控制系统（如船闸、水电站、抽水蓄能电站、农业灌溉系统，给排水系统等）；配置RS485通信接口的水位仪，可直接与通信机、计算机联网使用组成水文自动测报系统、水情卫星遥测系统；配置存贮记录单元的仪器可用于水文站。

浮子水位计适用于长期测量水库、河流、湖泊、坝体测压管等的水位变化情况，适合于水文站、水库站、闸坝站、遥测站、水电站等使用。

注：本仪器适合于内径为20厘米至30厘米的细井和一般测井使用。

工作原理

本仪器通过浮子感测水位变化，工作状态下，浮子、平衡锤与悬索连接牢固，悬索悬挂在水位轮的“V”形槽中。平衡锤起拉紧悬索和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。在水位不变的情况下，浮子与平衡锤两边的力是平衡的。当水位上升时，浮子产生向上浮力，使平衡锤拉动悬索带动水位轮作顺时针方向旋转，水位编码器的显示读数增加；水位下降时，则浮子下沉，并拉动悬索带动水位轮逆时针方向旋转，水位编码器的显示器读数减小。本仪器的水位轮测量圆周长为32厘米，且水位轮与编码器为同轴联接，水位轮每转一圈，编码器也转一圈，输出对应的32组数字编码。当水位上升或下降，编码器的轴就旋转一定的角度，编码器同步输出一组对应的数字编码（二进制循环码，又称格雷码）。

技术参数

基本参数

供电电压：5V～20V DC

测量范围：0-2000cm

水位变率：< 100厘米/分

分 辨   力：0.1cm

水位轮启动力矩：< 100克?厘米（0.0098N?m）

准确度：≤?2cm或0.2%F?S

显示器：LCD液晶屏

防护等级：IP66

机械参数

水位轮工作周长：32cm

测量缆：Φ1mm不锈钢缆

浮子直径：10、15cm可选

电参数

格雷码输出：10-13位

输出形式：接点通断输出

接触电阻：≤0.5Ω

绝缘电阻：≥10MΩ

通信接口（选装）

   RS485接口：MODBUS协议或其它

   4～20mA模拟量信号输出
