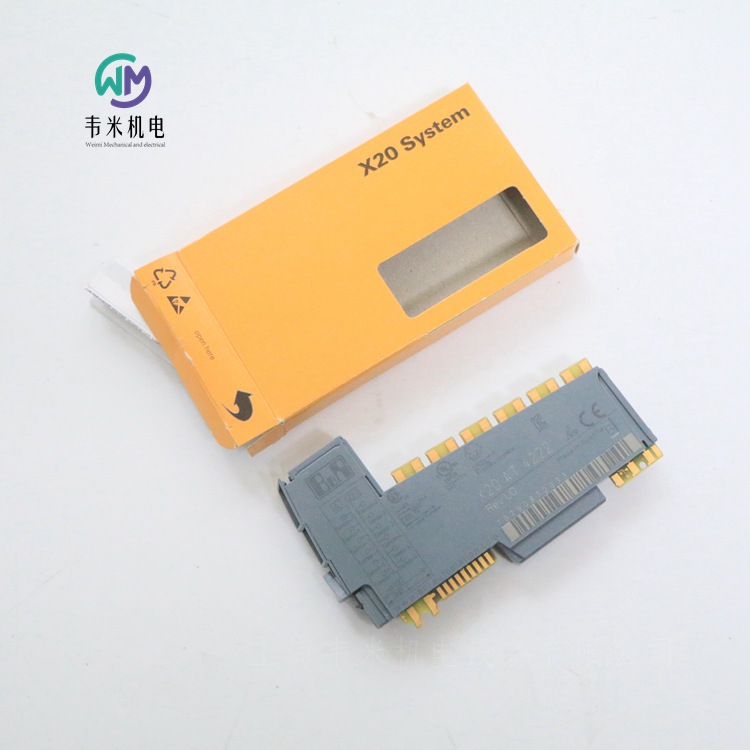

贝加莱温度检测模块X20AT4222，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R温度测量模块
物料号:
X20AT4222
描述:
电阻温度测量的4个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有4个输入，用于PT100/PT1000电阻温度测量。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1BA7
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2-4个通道，每个通道40 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850?C
Pt1000-200至850?C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250?A?1.25%
参考4530Ω?0.1%
允许的输入信号短期大值?30 V
25?C时的大误差
增益0.037%
偏移0.0015%
大增益漂移0.004%/?C
大偏移漂移0.00015%/?C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1?C
Pt1000 1 LSB=0.1?C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0?C
Pt1000-200.0至850.0?C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2?s
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC?5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤ 13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm


贝加莱数字量输入模块
物料号:
X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入，计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC，用于3线连接，具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒，可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边，循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100?s
脉冲长度≥20?s
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱数字量输入模块
物料号:
X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm
