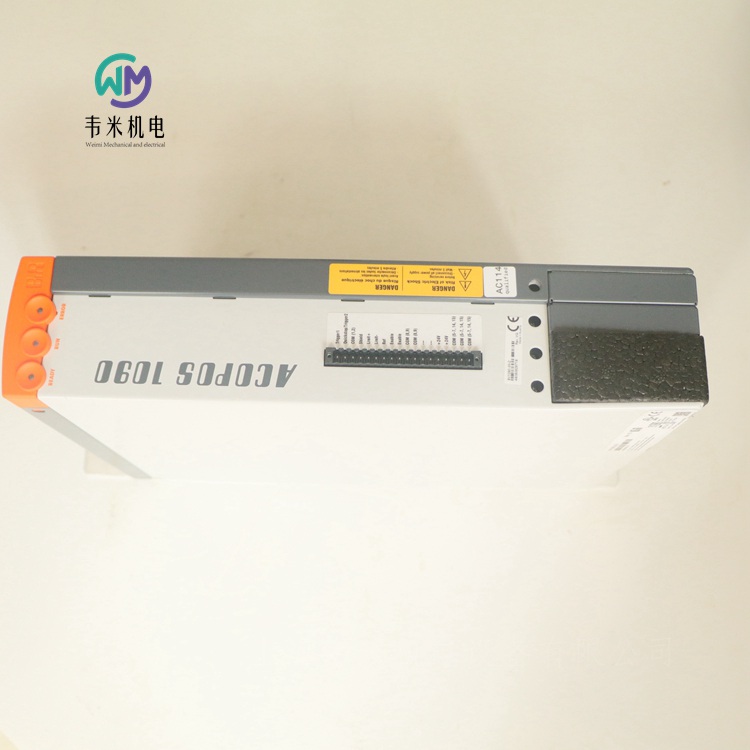

奥地利贝加莱B&R伺服驱动器8V1090.00-2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R伺服驱动器
物料号:
8V1090.00-2
描述:
使用插入式模块的模块化机械设计
集成线路滤波器
集成制动电阻器
所有连接均使用插入式连接器
集成电子重启抑制
ACOPOS伺服驱动器，3x 400-480 V，8.8 A，4 kW，集成线路滤波器，制动电阻器和电子安全重启互锁
一般信息
B&R ID代码0x12C8
插入式模块插槽4
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
电源连接
允许的网络配置TT、TN
电源输入电压3x 400 VAC至480 VAC?10%
3x 230 VAC?10%
频率50/60 Hz?4%
安装负载。10千伏安
400 VAC时的涌入电流7 A
接通间隔>10 s
集成线路滤波器符合EN 61800-3，C3类是
在没有制动电阻器的情况下，设备额定功率下的功耗约为。200瓦
直流母线连接
直流母线电容470?F
24 VDC电源
输入电压24 VDC?25%
输入电容8200?F
电流消耗。2.5 A 电机抱闸电流
电机连接
数量1
持续电流8.8 Aeff
根据环境温度减少连续电流
电源输入电压：400 VAC
开关频率5 kHz无降低
开关频率10 kHz 0.18 Aeff/?C（从54?C开始）
开关频率20 kHz 0.18 Aeff/?C（从30?C开始）
电源输入电压：480 VAC
开关频率5 kHz无降低
开关频率10 kHz 0.18 Aeff/?C（从48?C开始）
开关频率20 kHz 0.18 Aeff/?C（从18?C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米0.88埃
峰值电流24Aeff
标称开关频率10 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
电机线路长度25米
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
端子连接横截面
柔性细绞线
带0.25至4 mm?的电线端套
批准数据
UL/C-UL-US 30至10 AWG
CSA 28至10 AWG
电机固定制动器连接
开路监测的响应阈值大约。385毫安
输出电流1A
切换周期数自电子实施以来无限制
制动电阻器
峰值功率输出7 kW
连续功率200 W
限位开关和参考输入
数量3
电路接收器
电气隔离
输入-ACOPOS是
输入-输入编号
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。4毫安
切换延迟值。2.0毫秒
与地电位值相比的调制。?38伏
启用输入
数量1
电路接收器
电气隔离
输入-ACOPOS是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
切换延迟
启用0→ 1，准备PWM值。100?s
启用1→ 0，PWM关闭值。2.0毫秒
与地电位值相比的调制。?38伏
OSSD信号连接不允许
触发器输入
数量2
电路接收器
电气隔离
输入-ACOPOS是
输入-输入编号
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52?s?0.5?s（数字滤波）
下降沿53?s?0.5?s（数字滤波）
与地电位值相比的调制。?38伏
电气特性
放电电容660 nF
能源效率（IE分类）
相对于连续视在功率的功率损失IE2（10,25）1.6%
IE2（50.25）1.6%
IE2（10，50）1.8%
IE2（50.50）1.9%
IE2（90,50）2%
IE2（10100）2.2%
IE2（50100）2.5%
IE2（90100）2.9%
待机模式下的标称损耗16.8 W
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
2000米
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 II的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40?C
55?C
储存-25至55?C
运输-25至70?C
相对湿度
操作5至85%
存储量5%至95%
运输量。40?C时为95%
机械性能
尺寸
宽度70.5 mm
高度375 mm
深度235.5 mm
重量4.4 kg

贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2?s
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC?5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤ 13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm


贝加莱数字量输入模块
物料号:
X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入，计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC，用于3线连接，具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒，可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边，循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100?s
脉冲长度≥20?s
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱数字量输入模块
物料号:
X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm
