数字/电感式电流传感器
数字/电感式
开环电流传感器提供数字输出,当电流超过工作点时,该输出从Vcc变为0.4 V。不会因过电流而损坏

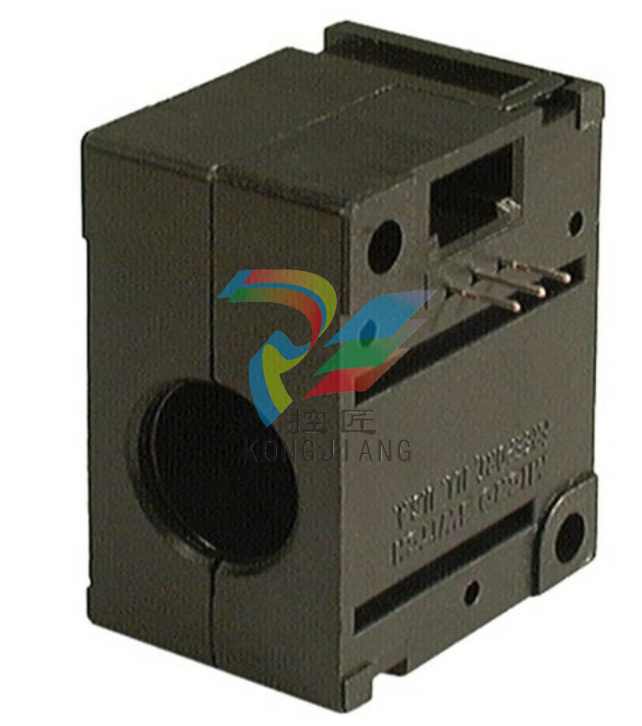

每个霍尼韦尔 CS 系列数字电流传感器都提供逻辑电平输出,当检测到的电流超过工作点时,该输出从大约 Vcc 变为 0.4 V。
每个数字传感器都将在交流或直流电流下工作,但在感应交流电流时,输出将在每次过零时关闭。
一般信息
CS 系列电流检测器有一个数字(TTL 逻辑电平,集电极开路)输出,可输出 20mA 电流。
这是一个集电极开路输出。正常安装是用两颗螺钉穿过外壳上的安装孔。
可选配三个 0.20 英寸长的印刷电路板安装插针。还有一个适用于 AMP 部件 #102241-1 的版本。这些传感器不会因感应导体过流而损坏。
焊接说明
手工焊接 - 使用 60/40 松香芯焊料,温度控制在 399?C (750?F),烙铁头为 1/8 英寸。
为避免端子与陶瓷脱层,烙铁在端子上的停留时间不要超过四秒钟。陶瓷导体接口处的引线温度不得超过 250?C(482?F)。
波峰焊接 - 使用 Loncoflux 106A35 或同类产品。 在电路板进入波峰焊之前,应将预热器设置为 95?C (200?F)。
进入波峰焊。(焊接温度最高应为 260?C (500?F),最好为 252?C 至 260?C (485?F 至 500?F)。
将传送带速度设置为大约每分钟 4.5 英尺(1.37 米/分钟)。
选择的速度应使焊缝饱满,桥接和冰柱最少。印刷电路板在波峰焊时需要刚性支撑。
