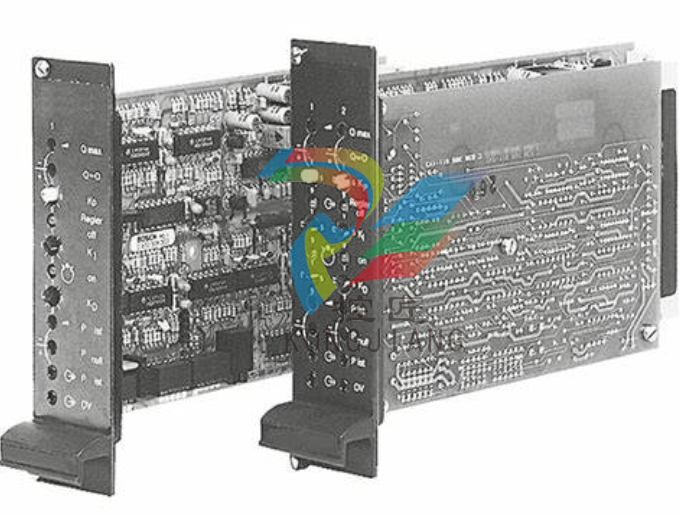

1 通道 p/Q 控制卡 "包括欧式基本卡、DC/DC 转换器和前面板。

对于 "双通道 p/Q 控制卡"，该基本卡包含一个具有相同电路的 p/Q 子卡和一个连接前面板。

电源电压为 24 V =。需要调节的阀门电压不通过该卡提供。

卡的输入变量包括阀门位置指令值、压力指令值、实际压力值和可能的控制模式信号。

带电压接口的压力传感器从控制卡（z6/z8）接收电压信号。卡上可连接带电压和电流信号的压力传感器。

压力指令值可通过电位计指定。电位计可由插卡（z32/b12）供电。

为了进行控制和比较，前面板和电路板上都有最重要特性的测试点。

双通道卡 "的电路设计使基本卡和子卡上的控制器以完全独立的方式工作。

在这种模式下，该卡适用于控制 2 个带有集成电子元件的阀门。

附加的通道模式电路可大大扩展所述卡的应用范围。

特点

- 适用于控制带有内置电子元件的高响应阀门

- 带附加电子元件（子卡）的放大器

- 欧式模拟放大器，可安装在 19" 机架上

- 带 PID 行为的阀门位置控制

- 输出端防短路

- 压力控制器外部关闭

- 适用于压力传感器（1...6 V、0...10 V、4...20 mA）

- 为压力传感器供电

- 压力传感器电缆断线检测

带引脚分配的方框图
