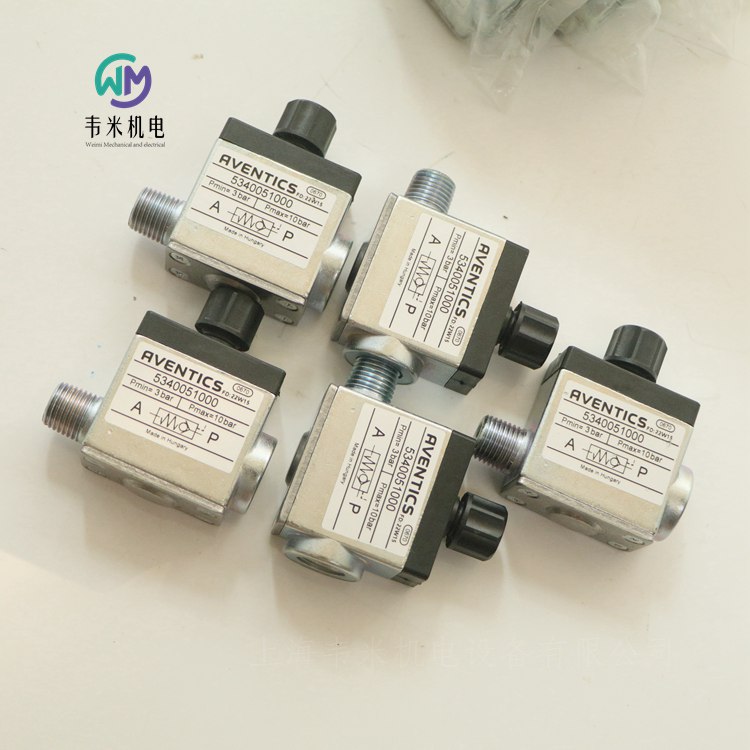

AVENTICS先导式单向阀5340051000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS先导式单向阀, 系列 NR02 5340051000
NON-RETURN VALVE ZZ99-G014-G014
安沃驰 NR02 系列，连接选项多种多样，使 NR系列单向阀可以单独拧入，也适合直接安装在管道。NR02 单向阀是一款气动先导操控产品
规格
压缩空气接口 1G 1/4
类型 压缩空气接口 1内螺纹
固定方式线路安装
压缩空气接口 2 型号外螺纹
结构特点提动阀
压缩空气接口 2R 1/4
压缩空气连接 12? 8x1
额定流量Qn 1 向 21000 l/min
运行压力3 bar
运行压力10 bar
环境温度-25 ?C
环境温度80 ?C
介质温度值-10 ?C
介质温度值60 ?C
介质压缩空气
重量0.132 kg
材料：外壳压铸锌
密封件材料丙烯树胶
特点
Qn = 300 l/min ... 5800 l/min

安沃驰AVENTICS传感器, 系列 SN2 0830100366
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100368
SN2-R2-K03V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100369
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100371
SN2-R3-K03V-042
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量5,5 W / 5,5 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC42 V DC
小工作电压 AC12 V AC
工作电压 AC，大值42 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100376
SN2-PN-K05V-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 15 mA
静态电流（无负荷）< 10 mA
防护等级IP67
低环境温度-10 ?C
高环境温度70 ?C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率2000 Hz
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力短路保护, 反极性保护
电缆长度 L5 m
材料：外壳聚酰胺
材料 电缆外皮聚氯乙烯
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100378
SN2-PN-K10V-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型电子 PNP
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度120 ?C
大的电压降2,1 V I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.12 A
开关点精度?0,1 mT
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
材料 电缆外皮热塑性橡胶
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100380
ST9-R2-K03V-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L3 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100381
ST9-R2-K05V-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L5 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100387
ST9-PN-K03U-036
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
传感器延长脉冲持续时间
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 7 mA
静态电流（无负荷）< 3 mA
防护等级IP67, IP65
低环境温度-10 ?C
高环境温度70 ?C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.2 A
工作频率2000 Hz
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
防短路能力短路保护, 反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L3 m
材料：外壳环氧树脂
材料 电缆外皮聚氨酯
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100396
ST9-R3-K05U-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 ?C
高环境温度80 ?C
大的电压降I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L5 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST4 R412019682
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
ST4-R3-M08R-030
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GSP, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 ?C
高环境温度80 ?C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
精、可靠、灵活

安沃驰AVENTICS传感器, 系列 ST4 R412019683
ST4-PN-M08R-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GSP, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型电子 PNP
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 ?C
高环境温度80 ?C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.1 A
开关点精度?0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
安装螺钉组合情况：活塞环开口（槽缝）与内六角
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
精、可靠、灵活

安沃驰AVENTICS传感器, 系列 SN2 0830100465
SN2-R2-M008-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降2,1 V I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 2000 Hz)
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN2 0830100467
SN2-R4-M008-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 ?C
高环境温度80 ?C
大的电压降≤ 3,5 V
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
发光二极管状态显示红色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数4-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力35 g (50 - 2000 Hz)
材料：外壳环氧树脂
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 ST9 0830100486
ST9-R3-M008-030 27 OHM
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
连接方式型簧片型
额定电流，接通状态< 7 mA
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 ?C
高环境温度80 ?C
大的电压降I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度?0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
材料：外壳聚酰胺
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰AVENTICS传感器, 系列 SN5-X 0830100500
SN5-PN-DA09-030 X, IMPULSVERL.
磁性接近传感器
安沃驰 SN5-X 系列磁性传感器对铁磁材料有反应，专为焊接应用而设计。
规格
间接安装用于系列TRB, ITS
结构传感器对铁磁体有反应。, "适用于焊接行业 ", 延长脉冲持续时间
传感器延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 25 mA
静态电流（无负荷）< 14 mA
防护等级IP65
低环境温度-10 ?C
高环境温度70 ?C
大的电压降≤ 2,0 V
发光二极管状态显示红色
电气连接 2, 极数3-針
防短路能力反极性保护
重量0.05 kg
材料：外壳环氧树脂
特点
变型：焊接防护
变型：脉冲展宽
变型：焊接防护
传感器对铁磁材料有反应

安沃驰AVENTICS传感器, 系列 SN5-X 0830100525
SN5-PN-M012-030 X, IMPULSVERL.
磁性接近传感器
安沃驰 SN5-X 系列磁性传感器对铁磁材料有反应，专为焊接应用而设计。
规格
间接安装用于系列TRB, ITS
结构传感器对铁磁体有反应。, 延迟, 延长脉冲持续时间
传感器延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 25 mA
静态电流（无负荷）< 14 mA
防护等级IP67
低环境温度-10 ?C
高环境温度70 ?C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.2 A
开关点精度?0,1 mT
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多针插头, M12
电气连接 2, 极数3-針
小工作电压 DC15 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
材料：外壳环氧树脂
特点
变型：焊接防护
变型：脉冲展宽
变型：焊接防护
传感器对铁磁材料有反应

安沃驰AVENTICS传感器, 系列 ST6 R412022853
ST6-PN-K03U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 30 mA
静态电流（无负荷）< 8 mA
滞环≥ 0,2 mT
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 ?C
高环境温度80 ?C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率1000 Hz
开关点精度?0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰AVENTICS传感器, 系列 ST4 R412019488
ST4-R3-K03U-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 ?C
高环境温度80 ?C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度?0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L3 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

AVENTICS先导式单向阀5340051000
