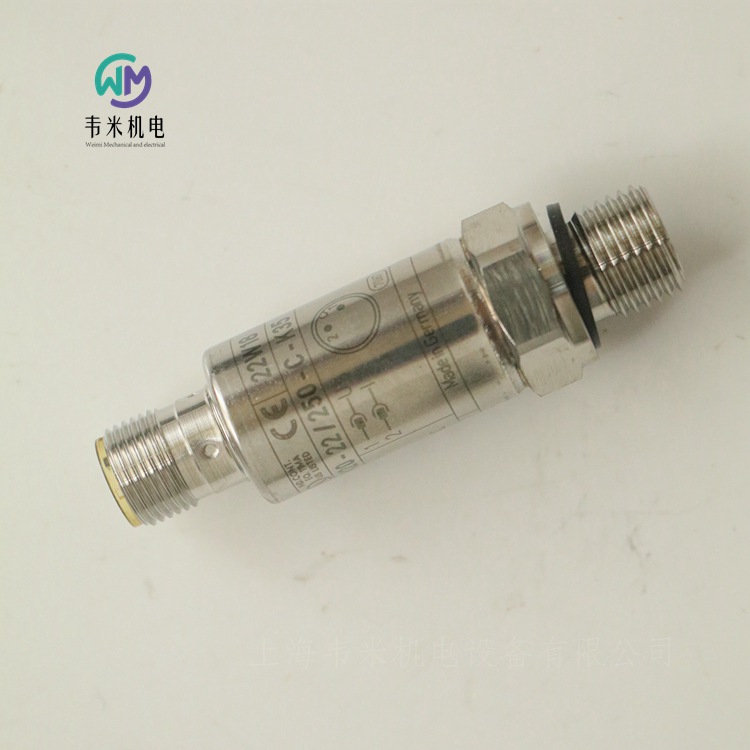

力士乐REXROTH压力传感器 HM20-2X/250-H-K35
R901342027 HM20-22/250-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码
R901456333 HM 20-2X/250-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力管中的节气门元件
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图 外螺纹G1/4
产品系列 HM20
压力[bar] 250
输出信号 0.1…10伏
电源电压 24伏直流电
电气连接器 接头，4极，M12 x 1，编码A
电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油 HL、HLP、HFC、氮气（最高300巴）
密封 NBR
重量[kg]0.07

力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围  -20 … 80℃
大工作压力  315bar
粘度范围  15 … 380mm?/s
滞后  < 0.2%
响应灵敏度  < 0.1%
反向死区  < 0.15%
电压类型  直流电压
额定电流  1000mA
感应  6 ... 8mH
振荡器频率  2.5kHz
电气位置测量系统  差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ?p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比 ?=? 2 : 1，NG 50、63 规格的区域与区域的面积比 ?=? 1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！




力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … 80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号：
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R901280845 3DREE10P-7X/200YG24K31F1V


力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/100XLG24K31A1M
R901483244 Z3DREE10VP2-10/100XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
压力等级 100 bar
模拟电子元件
大压力 [bar] 350
大体积流量 [l/min] 120
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.4

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
压力等级 200 bar
模拟电子元件
压力 [bar] 350
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.4

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M

力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG  6
设备系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0... 10V或者4...20 mA, RC 30264
模块，额定值O... 10 V,RC 30222
欧标插卡，额定值O... 10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 没有位置调节功能的比例电磁铁，外部电气放大器
安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置 任意
环境温度范围 -20... 50℃
重量 2,2kg
抗振强度，试验条件 25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，?油=40?℃士5?℃)
液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...100mm?ls
允许值 10...800mm?/s
液压油温度范围 -20... 80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min) 80-180-315bar
压力（当omin= 1 l/min) 7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax <90-<190-<325bar
工作压力 接口P:315bar
压力 接口T:250bar
控制油流量 大约0,6l/min
流量 40l/min
电气参数相对接通时间 100 ED%
防护等级 IP65，根据DIN 40050和IEC14434/5
电磁铁接线 插座DIN 43650/ISO 4400,M16x1,5 (2P PE)
配有下列类型电磁铁的阀 0,8A 2,5 A
线圈电流Imax 0,8 A 2,5A
线圈电阻R20 22 3
功耗，当100%负荷与工作温度 25VA 30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量 ≤4%
反向死区 ≤3%
加工公差适用于Pmax ≤10%
执行时间100%信号变化 开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M



力士乐REXROTH直动式比例溢流阀
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … 50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm?/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
