REXROTH节流阀现货库存R900457256 Z2FS16-8-31/S2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

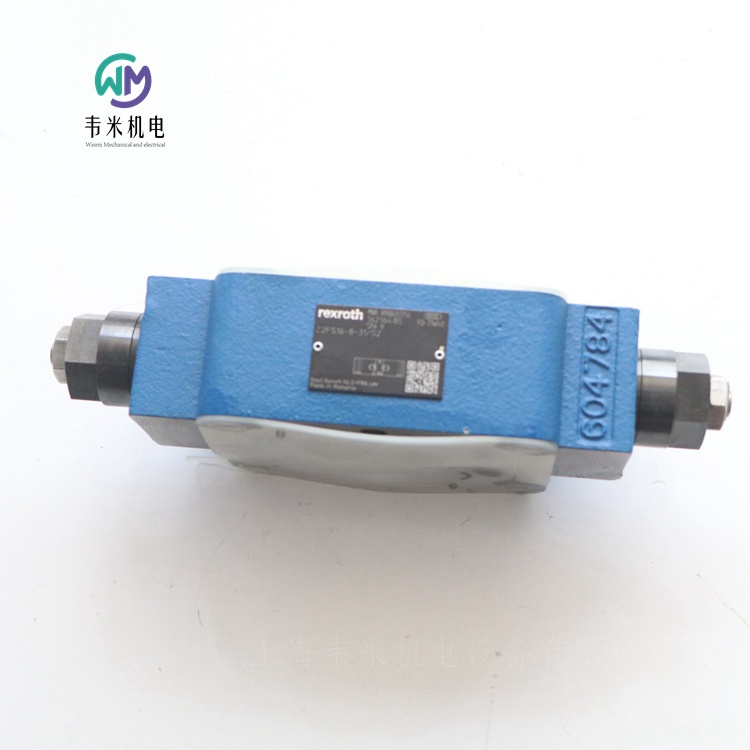

力士乐REXROTH节流阀Z2FS16-8-3X/S2
R900457256 Z2FS16-8-31/S2
公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 350
体积流量 [l/min] 250
活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
连接类型 叠加阀板
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg]4.46

力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
R901263598 VT5041-31/2-0
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。
德国力士乐REXROTH柱塞泵放大板订货号和型号：
R901236404 VT5041-31/1-0

力士乐REXROTH柱塞泵放大板VT 5041-3X/1-0
R901236404 VT5041-31/1-0
用于控制 SYDFE1 类型的系统。
没有功率限制不带摆动角显示的标准型号
通讯方式：模拟
SYDFE1 的外部控制电子元件 - 系统
设备系列 3X
电源电压 24 VDC
电气连接说明 32 针连接器，D 型
Design 电路板
重量 [kg] 0.2509


力士乐REXROTH集成式供电模块
VT-NE30，部件系列2X
VT-NE31，部件系列1X
–电源单元VT-NE30（单极输出电压）：
用于比例阀放大器的电压供应
用于比例阀的电压供应
集成电子单元
电源单元VT-NE31（双极输出电压）：
用于伺服阀放大器的电压供应
设计紧凑，通过接线板连接
未调节的输出电压（滤波）
通过输出电路中的微型保险丝进行短路保护；
按“重置”键重新启动
可拧在顶帽导轨EN 60715上或卡入顶帽导轨
LED指示灯
符合EC指令（CE标志）
频率 50/60 Hz
允许的环境温度范围  –20至 50?C
储存温度范围  –20至 70?C
德国力士乐REXROTH集成式供电模块订货号和型号：
R901082348 VT-NE30-20

力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ?15 V
VT 11116-1X：24 V / ?10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 ?C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11


力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439034 VT-MSPA1-22/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
0811405140 VT-MACAS-500-10/V0/I
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ?10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - 10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ?10 V
数字输入端 2，控制值极性变化

力士乐REXROTH放大板VT-MSPA2-2X/A5/000/000/000
R901439037 VT-MSPA2-21/A5/000/000
比例阀的阀放大器，用于带 2 个磁铁的比例阀的阀门放大器，无位置反馈
力士乐可提供可扩展的专用数字控制电子元件、轴控制系统和泵控制系统系列产品。
为了实现受控或调节驱动，有合适的 Europlatin 格式模拟放大器卡和适用于阀门技术的模块化或插入式设计的模拟放大器。诊断：LED状态和参数、设定值和实际值的测量插座。斜坡发生器可以单独设置。
产品特性
电源电压 24伏直流电
电气插头 螺丝端子
电气连接说明 螺丝端子
连通性 模拟，设定值?10 V
符合性说明 CE，电磁兼容性2014/30/EU
设计 单元
重量[kg] 0.28


力士乐REXROTH放大板VT-MSPA1-2X/A5/000/000
R901439034 VT-MSPA1-22/A5/000/000
比例阀的阀放大器，用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
力士乐可提供可扩展的专用数字控制电子元件、轴控制系统和泵控制系统系列产品。
为了实现受控或调节驱动，有合适的 Europlatin 格式模拟放大器卡和适用于阀门技术的模块化或插入式设计的模拟放大器。诊断：LED状态和参数、设定值和实际值的测量插座。斜坡发生器可以单独设置。
产品特性
电源电压 24伏直流电
电气插头 螺丝端子
电气连接说明 螺丝端子
连通性 模拟，设置点0至10 V
符合性说明 CE，电磁兼容性2014/30/EU
设计 单元
重量[kg] 0.28


力士乐REXROTH斜盘倾角传感器
装配件组件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
组件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号
使用霍尔效应传感器无触点测量转角
包括磁座和壳体中带有集成电子元件的传感器
R900868651 VT-SWA-1-1X/SYDFEE
用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器
（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）
适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。


力士乐REXROTH用于 A4VS... 轴向柱塞泵（带有 HS4 可变排量）和 A2V... 轴向柱塞泵（带有 EO4 可变排量）的数字闭环控制电子元件
VT-VPCD
组件系列 1X
数字，欧洲板卡格式
用于摆动角和压力控制，以及轴向柱塞变量泵的功率限制
可能的产品替代 VT-HPC。
特点
带 HS4 控制的控制系统由以下装配件组成：
具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵，包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成：
具有附带比例阀的 A2V...EO4 轴向柱塞泵（壳体和/或安装泵），包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被复现，并会受到保护以防无意的或未经授权的调整。
用于调用预设参数的数字输入
转角和压力控制值的斜坡时间
控制值和实际值的模拟输入
选通输入和综合故障输出
两个感应测量系统的振荡器/解调器
定时，流量可控输出级
内部电源电压的切换电源设备
功能和状态显示 LED
可通过显示屏和/或 Bodac 配置的 2 个测量插口
串行接口 RS 232
通过局部总线，多可互连 32 个控制电子元件进行参数设置和诊断
大小的选择（A4VS…HS4 的大小从 40 到 1000，A2V…EO4的大小从 500 到 1000）和参数化通过 BODAC 进行
泵 A4VHO 450 HS4 的参数设置
阀位置控制器
带附属转角控制器的压力控制器
可设置功率限制的参数
泄漏补偿
主/从能力
系泊能力
示波器功能
可设置测试输出的参数
诊断显示
德国力士乐REXROTH柱塞泵放大器订货号和型号：
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901227616 VT-HACD-3-2X/P-I-00/000


力士乐REXROTH数字轴控制
VT-HNC100…3X型
组件系列3X
数字轴控制VT-HNC100…3X是一种可编程的数控控制，多可用于四个受控轴。它符合
液压传动闭环控制的具体要求。
VT-HNC100…3X专为在恶劣的工业环境中使用而设计，具有抗干扰性、机械振动、冲击性和耐气候性。
应用领域：机床、塑料加工机器、专用机器、压力机、传输系统。
技术功能：
序列编程
定位
压力/力控制
压差控制
同步
曲线
凸轮
液压轴
测量系统：
增量或（SSI）
模拟0至?10 V和4至20 mA
驱动可变输出电压或电流
可自由配置的控制器变体
位置/压力/力/速度控制器
路径相关制动
替代闭环控制（位置/力）
4个轴的同步控制
编程
使用PC进行用户编程
具有子程序技术和条件的NC语言
跳跃
功能序列的每个轴1个NC程序
1轴跨越辅助程序
数控加工速度的可变设置
控制器扫描时间的可变设置
活动
舒适地管理机器和测量
PC上的数据
服务接口
RS 232
TCP/IP（不适用于Version Compact）
过程连接
数字输入和输出，
模拟输入和输出，
PROFIBUS DP，摩托罗拉格式的PROFIBUS DP，CANopen，用于与高级控制进行通信
PROFINET RT
EtherNet/IP
CE符合EMC指令2004/108/EC和EMVG
适用的统一标准：
EN 61000-6-2:2005
EN 61000-6-3:2007
开发特定于应用程序的数据集构成了VT-HNC100…3X功能的基础。这些数据集在PC上生成并发送到VT-HNC100-…3X。用户程序和数据集的连接称为项目。此软件项目规划是根据以下固定步骤执行的：
1.VT-HNC100…3X的任务被定义并记录在流程图中。在这方面，定义了输入和输出以及所使用的参数的含义。
2.流程图的功能是在一系列NC命令中实现的。
3.定义了机床数据（传感器和控制器的选择）和数控程序的参数。
4.数据被发送到VT-HNC100…3X。
5.设置和程序顺序在机器上进行了优化。
德国力士乐REXROTH数字控制轴订货号和型号：
R901254694 VT-HNC100-1-3X/N-I-00/000
R901108539 VT-HNC100-2-31/P-I-00/000
