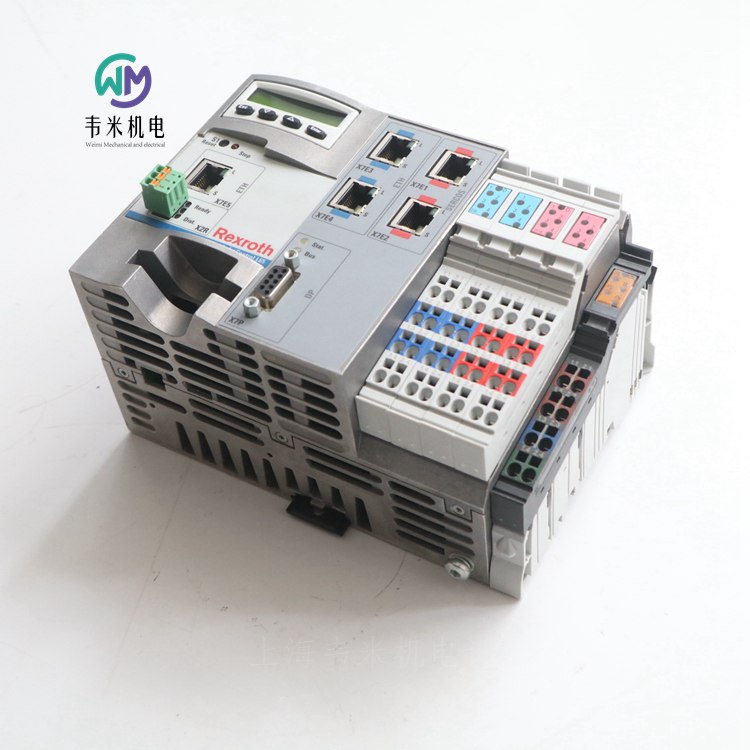

德国力士乐伺服控制器CML65.1-3P-500-NA-NNNN-NW，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH控制器
范围
这些操作说明适用于控制器的所有变体，其类型代码开头如下：
CML25.1...
CML45.1...
CML65.1...
CML75.1...
CML85.1...
2.2交货范围
控制器
操作说明
风扇（仅与L85控制器一起提供）
输入插头（仅包含在L25控制器的供货范围内）
端座
屏蔽板
插座条（已安装）
防静电袋
锂电池（已插入）
控制器只能与规定的附件和附件一起使用。未明确提及的组件不得连接。这同样适用于电缆和电线。
操作只能在明确指定的配置和组件组合中进行，并使用相应功能描述中指定的软件和固件进行。
控制器的应用领域包括：
搬运和装配系统
包装和食品机械
印刷机和纸张加工机
机床
木工机械
控制装置只能在规定的安装和安装条件下、指定的使用位置和指定的环境条件（温度、防护等级、湿度、EMC等）下运行。
风扇是易磨损的机械部件
使用寿命尤其取决于温度。
风扇寿命：
24?C下95000小时
可以通过控制器查询风机的运行小时计数器。
允许使用循环空气在55?C以下运行。如果循环空气不循环，则必须使用风扇。
一般技术数据
处理器控制器L25:Renesas SH7785，576 MHz（CPU CLK）
控制L45:AMD LX800，500 MHz
控制器L65:Intel Celeron M，1.0 GHz
控制器L75:Intel Atom E3827双核1.75 GHz
控制器L85:Intel Core2Duo，1.2 GHz
内存控制器L45、L65、L75和L85：
至少256 MB的DRAM和至少256 KB的RDS
可选择的
8或16 MB SRAM电池缓冲
控制L25：
至少128 MB的DRAM和至少256 KB的RDS
功能模块接口 力士乐PC104PLUS
I/O终端接口 力士乐内联接口
通信接口（L45、L65、L75和L85上）
1个以太网端口（RJ 45，10Base-T，100Base-TX）
1?Profibus-DP主从接口
1个以太网端口（2个RJ 45，10Base-T，100Base-TX），用于TCP/IP或RT以太网（Profinet RT或Ethernet/IP）
可选择的
1?第三代Sercos主从接口（2?RJ 45）
通信接口（在L25上）
1个以太网端口（RJ 45，10/100 Base-T）
1?Sercos第三代主从接口
Sercos主从接口的替代方案
1?Profibus DP主/从接口或
以太网端口（RJ 45，10Base-T，100Base-TX），用于TCP/IP或RT以太网（Profinet RT或以太网IP）
1?单极就绪触点
数字输入和输出（仅限L45、L65、L75和L85）
8 x电流隔离数字输入
8个电流隔离数字输出
重量1.8 kg
防护等级IP 20
电源和功耗
控制器提供24 V电源。工作电压如下：
根据DIN EN 61131-2的数值：
额定电压DC 24 V
公差-15%， 20%（无残留波纹）
残余波纹?5%
Umax 30 V
Umin 19.2 V
在额定电压下从ULS获取控制器的电流，以及所有连接的功能模块和在线端子
控制L25：2 A
控制L45：2.6 A
控制L65：3.0 A
控制L75：2.9 A
控制L85：3.0 A
UM和US控制器的电流消耗
总计最大8 A
控制器的功耗（不带连接的I/O和功能模块）
控制L25:8.7 W
控制L45:14 W
控制L65:18 W
控制L75:17 W
控制L85:21 W
工作电压和电流、功耗
控制器必须施加三个工作电压（分段电压US、电源电压ULS和主电压UM）。
确保始终连接接地端子。这可以防止通过I/O信号反向馈送可能触发的故障。
标准含义
DIN EN 60 204-1机械电气设备
DIN EN 61 131-2可编程逻辑控制器设备和测试要求
DIN EN 60 529保护等级（例如外壳和安装空间）
UL 508工业控制设备
力士乐REXROTH控制器订货号和型号：
R911170900 CML65.1-3P-500-NA-NNNN-NW

力士乐伺服电机
R911344217 MSM041B-0300-NN-M5-MH0
免维护MSM电机有五种尺寸，机械连续功率为750瓦。高功率密度、短结构长度和法兰尺寸使其能够在各种应用中使用。防护等级为IP54的电机配备了一个绝对编码器，可选择带或不带抱闸。它们预定用于在具有3个AC 230 V主电源连接的IndraDrive Cs控制器上运行。
无轴封的光滑轴
多圈绝对编码器M5（20位，绝对编码器功能仅适用于缓冲电池）
冷却：自然对流
防护等级IP54（轴IP40）
带和不带抱闸
金属圆插头M17
产品特性
扭矩[Nm] 7.1
转速[rpm] 4500
发动机类型（带/不带制动器） 不带抱闸
法兰尺寸[mm] 80
冷却类型 自冷却
怠速扭矩（内部冷却）60k[Nm] 2.4
转子惯性（无制动器）值[kg/m?] 0.0000945
重量[kg] 2.78

力士乐REXROTH伺服电机
R911344211 MSM019B-0300-NN-M5-MH0
免维护MSM电机有五种尺寸，机械连续功率为750瓦。高功率密度、短结构长度和法兰尺寸使其能够在各种应用中使用。防护等级为IP54的电机配备了一个绝对编码器，可选择带或不带抱闸。它们预定用于在具有3个AC 230 V主电源连接的IndraDrive Cs控制器上运行。
无轴封的光滑轴
多圈绝对编码器M5（20位，绝对编码器功能仅适用于缓冲电池）
冷却：自然对流
防护等级IP54（轴IP40）
带和不带抱闸
金属圆插头M17
产品特性
扭矩[Nm] 0.95
转速[rpm] 5000
发动机类型（带/不带制动器） 不带抱闸
法兰尺寸[mm] 38
冷却类型 自冷却
怠速扭矩（内部冷却）60k[Nm] 0.32
转子惯性（无制动器）值[kg/m?] 0.0000053
重量[kg] 0.75

力士乐REXROTH伺服电机
同步伺服电机
IndraDyn S
MKE 适用于爆炸危险场合
特殊安全
扭矩可达 187 Nm
转速可达 9,000 rpm
用于不同应用的编码器系统
防爆封装符合 ATEX 和 UL/CSA
MKE 系列电机专门设计用于易受到易燃气体、蒸汽、烟雾或尘埃的爆炸性混合物影响的生产设备中。
在可达 190 Nm 扭矩的宽扭距范围内，可选择具有耐压封装的各种尺寸的电机。其全部通过了ATEX认证，符合UL/CSA规定。电机提供很多可选的配置，如保持制动器、键槽和单圈或多圈的编码器系统。
MKE 电机已经过提供科技服务的德国计量机构、PTB Braunschweig 根据 Directive 94/9/EC ATEX95 (II 2 Gd IIB T4 or II 2D Ex tD A21 IP6x T135?C) 的认证。根据 UL508C、UL674 和 UL1446 符合 Class I、Groups C 和 D 的 MKE 美国标准电机已经过美国 Underwriters Laboratories Inc. (UL) 的直接认证。
力士乐REXROTH伺服电机订货号和型号：
R911326031 MKE037B-144-CP0-BENN
R911402251 MKE037B-144-CP1-BE0N
R911402250 MKE037B-144-CP0-BE0N
R911417827 MKE037B-144-CP0-BA0N
R911417828 MKE037B-144-CP1-BA0N
R911417831 MKE047B-144-CP0-BA0N
R911417832 MKE047B-144-CP1-BA0N
R911402253 MKE047B-144-CP0-BE0N



力士乐REXROTH伺服电机
力士乐MHD
同步电机
应用领域
结合博世力士乐的数字智能驱动控制器，
MHD同步电机为以下应用领域提供了具有广泛功能的经济高效的自动化系统：
机床
印刷和造纸行业
搬运和自动化
包装机和食品
MHD电机具有以下优点：
操作可靠性高
免维护操作（由于无刷设计和轴承在整个使用寿命内使用润滑脂）
在不利的环境条件下使用是可能的（由于封闭的电机设计，防护等级为IP 65
过载保护（由于电机温度监测）
高性能数据
高动态性（由于扭矩与惯性质量的良好比例）
高过载能力（由于定子绕组到电机外壳外壁的散热效果良好）
可在宽速度范围内使用的峰值扭矩（由于电子换向）
可在高重复频率下连续启动-停止操作（由于电气换向）
易于连接到机器上（由于法兰符合DIN42948）
所需的任何安装位置
小齿轮和皮带轮的直接悬置安装（由于轴承设计用于高径向负载）
易于布线（由于有多种设计的电缆组）
简单快速的启动（由于电机编码器中的数据存储器）
MHD电机是具有电子换向的永磁电机。
特殊的磁体材料允许电机设计成具有低惯性质量。
力士乐REXROTH同步伺服电机订货号和型号：
R911308217 MHD093C-058-PP0-RA


力士乐REXROTH伺服电机
力士乐MKD
同步电机
产品介绍
与力士乐的数字智能驱动控制器相结合，数字MKD交流电机为以下应用领域提供了具有广泛功能的经济高效的自动化系统：
机床
印刷和造纸行业
搬运和自动化
包装机和食品
食品工业（选定的电机类型样式为“非涂漆”）。
MKD电机具有以下优点：
操作可靠性高
免维护操作（由于轴承的无刷设计和整个使用寿命内使用润滑脂润滑）
在不利的环境条件下使用是可能的（由于IP 65防护等级的封闭电机设计
过载保护（由于电机温度监测）
高性能数据
高动态性（由于扭矩与惯性质量的良好比例）
高过载能力（由于定子绕组到电机外壳外壁的散热效果良好）
可在宽速度范围内使用的峰值扭矩（由于电子换向）
可在高重复频率下连续启动-停止操作（由于电气换向）
易于连接到机器上（由于法兰符合DIN42948）
所需的任何安装位置
小齿轮和皮带轮的直接悬置安装（由于轴承设计用于高径向负载）
易于布线（由于有多种设计的电缆组）
简单快速的启动（由于电机编码器单元中的数据存储器）
MKD电机是具有电子换向功能的永磁电机。
特殊的磁体材料允许电机设计成具有低惯性质量。
德国力士乐REXROTH伺服电机订货号和型号：
R911260465 MKD041B-144-KG1-KN
R911262307 MKD041B-144-KP1-KN
R911261682 MKD071B-061-GP1-KN
R911261989 MKD071B-061-KP1-KN
R911263529 MKD090B-047-GP0-KN

力士乐REXROTH伺服电机
R911388746 MS2N05-B0BNN-BSDK0-NNNNN
同步电机MS2N尺寸05，自冷
更大的扭矩、更高的速度、实用的单电缆连接和广泛的选择组合：力士乐的新一代MS2N电机将高动力、紧凑的尺寸和的能效结合在一起。可提供具有调节功能的低惯量和中等惯量转子。MS2N电机是工业4.0环境中智能解决方案的数据源。
新一代MS2N有50多种类型，扭矩可达360牛米
0.8至214 Nm的连续扭矩
产品特性
扭矩[Nm] 11.5
怠速扭矩（内部/外部冷却）100k[Nm] 4.45
转速[rpm] 6000
发动机类型（带/不带制动器） 不带抱闸
法兰尺寸[mm] 98
冷却类型 自冷却
波动 带轴封的通道弹簧
波长[mm] 40
轴直径[mm] 19
定心轴环[mm] 95
螺栓圆[mm] 115
安装孔 M8
保护等级 IP65
怠速扭矩（内部冷却）60k[Nm] 3.75
转子惯性 低惯性
转子惯性（带制动器）值[kg/m?] 0
转子惯性（无制动器）值[kg/m?] 0.00017
重量[kg] 8.2

力士乐REXROTH伺服电机
R911389548 MS2N05-B0BTN-BSDK0-NNNNN
同步电机MS2N尺寸05，自冷
更大的扭矩、更高的速度、实用的单电缆连接和广泛的选择组合：力士乐的新一代MS2N电机将高动力、紧凑的尺寸和的能效结合在一起。可提供具有调节功能的低惯量和中等惯量转子。MS2N电机是工业4.0环境中智能解决方案的数据源。
新一代MS2N有50多种类型，扭矩可达360牛米
0.8至214 Nm的连续扭矩
产品特性
扭矩[Nm] 11.5
怠速扭矩（内部/外部冷却）100k[Nm] 4.45
转速[rpm] 6000
发动机类型（带/不带制动器） 不带抱闸
法兰尺寸[mm] 98
冷却类型 自冷却
波动 带轴封的通道弹簧
波长[mm] 40
轴直径[mm] 19
定心轴环[mm] 95.
螺栓圆[mm] 115
安装孔 M8
国际保护法规 IP65
怠速扭矩（内部冷却）60k[Nm] 3.75
转子惯性 低惯性
转子惯性（带制动器）值[kg/m?] 0
转子惯性（无制动器）值[kg/m?] 0.00017
重量[kg] 4.8


力士乐REXROTH动力电缆
电力电缆
电机配备带有标准现成电力电缆的接线盒。这些电源线有
直接连接或
带中间插头的连接
找到适合的电机/控制器组合的电缆类型名称。
选择长度
可用电缆长度：2至75米。
? 订购时，只需电缆类型和所需长度即可。示例：IKG4020/10.5（=DKC的电力电缆，长度10.5米）。
注：带有两个中间连接的电机到驱动控制器的电缆连接的总长度等于75米。如果需要两个以上的中间连接，则可以减少总长度。
R911289899 IKG4020/015,0 (INS0542-INK0653-INS0459)
R911341722 IKG4009/050,0 (INS0681-INK0653-INS0459)
R911417376 IKG4060/005,0 (INS0481-INK0650-INS0459)


力士乐REXROTH控制电缆IKS4103/020,0 (INS0672-REG0013-INS0760)
R911277917 IKS4103/020,0
伺服控制电缆




力士乐REXROTH混合电缆
混合电缆-用于通讯和电源
混合电缆和终端连接器显著减少安装工作量是IndraDrive Mi的优势之一，这是一种通过多以太网供电和通信的单电缆。提供的混合动力电缆RKH预装配了插入式连接器。编码接头可确保混合电缆的连接极性正确。从各种各样的连接电缆中，选择适合您应用的引出方向。带有一个或多个IndraDrive Mi的每条电缆均通过端子连接器RHS0014端接。
力士乐REXROTH混合电缆订货号和型号：
R911370934 RKH0011/003,5 (RHS0011-REH0800-RHS0011)


力士乐REXROTH控制电缆IKS0103/005,0 (INS0672-REG0013-INS0760)
R911260721 IKS0103/005,0
伺服控制电缆

力士乐REXROTH反馈电缆/编码器电缆
用于将电机的编码器与驱动器控制单元的编码器接口相连的电缆线
力士乐REXROTH反馈电缆订货号和型号：
R911310646 RKG4200/010,0 (RGS1001-REG0013-INS0760)
R911310645 RKG4200/005,0 (RGS1001-REG0013-INS0760)
R911338983 RKG4200/020,0 (RGS1001-REG0013-INS0760)
R911338984 RKG4200/025,0 (RGS1001-REG0013-INS0760)

力士乐REXROTH电缆
FO电缆
直径 6mm
R911308243 RKO0101/010,0 (ROS0002-INK0435-ROS0002)


力士乐REXROTH动力电缆
用于连接电机和功率单元的电缆
当前的驱动器的陡峭开关脉冲边沿、结合长的动力电缆，经常导致电机端子上的瞬时过电压。通过在驱动器输出端使用电机滤波器，可以避免这种情况，并减小动力电缆的泄漏电流。
屏蔽联接器用于将动力电缆固定在驱动器上，以符合电磁兼容性的要求；同时，此附件还可用以减轻张力。
R911331348 RKL0019/005,0 (RLS1101-INK0653-RLS0746)
R911387342 RKL4302/050,0 (RLS1101-INK0653-RLS0722)
R911372032 RKL4305/015,0 (RLS1101-INK0653-RLS1102)
R911408320 RKL4322/050,0 (RLS1301-INK0603-RLS0721)
R911408531 RKL4328/050,0 (RLS1301-INK0604-RLS0723)
R911405709 RKL4332/050,0 (RLS1301-REL0113-RLS0723)
R911342674 RKL0014/005,0 (RLS1101-INK0653-RLS0745)
R911408267 RKL4321/040,0 (RLS1301-INK0602-RLS0721)

德国力士乐伺服控制器CML65.1-3P-500-NA-NNNN-NW
