产品

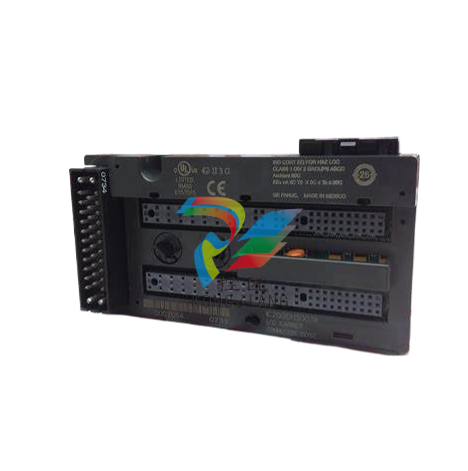

IC200CH003 是 GE Fanuc Automation 生产的连接器式 I/O 载体。

IC200CH003 I/O 载体重 0.113 千克，配有一个用于连接输入/输出电缆的 36 针连接器。

该载体为一个输入/输出模块提供背板通信、安装和现场接线。

您可以找到一个模块闩锁孔，用于将模块固定在载体上。

载体还可为多达 32 个输入/输出点和 4 个共用电源连接点的布线提供快速连接。

在导轨安装过程中，IC200CH003 I/O 托架可轻松卡入 DIN 导轨，

尺寸如下：7.5 mm x 35 mm： 7.5 mm x 35 mm。

为提供 EMC 保护，DIN 必须电气接地。导轨还必须具有导电性和耐腐蚀性。

现场接线可通过压接在导线末端的触点直接连接到连接器本身。

I/O 设备可直接连接到互配 I/O 端子上。安装预接线连接电缆时，先将电缆连接器放在载体上的连接器上，然后向下按压，直到闩锁与连接器啮合。

要移除电缆，必须握住连接器并向上按压闩锁以松开连接器。

有时，由于环境温度过高，操作设备可能会发热。在这种情况下，请小心操作连接器。

切勿直接触摸。此外，还要避开裸露的连接器引脚。

可提供用于制作定制电缆的连接器套件，包括一个连接器和一个盖子、6 个大触点、2 个螺钉和 36 个小触点。

IC200CH003 载体可与所有 VersaMax 模块一起使用，但下列模块除外，因为这些模块有较高的隔离要求：

IC200MDL144 带电压输入 240 VAC 4 点隔离模块

IC200MDD850 混合式 240 VAC 4 点隔离模块

输出继电器 2.0A 隔离式 8 点模块

Versamax IC200CHS003 载波器是连接器式 I/O 载波。

IC200CHS003 载波器配有一个 36 针连接器，可连接到 I/O 电缆。

关于IC200CHS003

IC200CHS003载波是一种连接器式I/O载波，是GE Fanuc的Versamax系列I/O产品的一部分。

IC36CHS200 托架上有一个 003 针连接器，用于连接 I/O 电缆。

IC200CHS003托架为一个I/O模块提供安装、背板通信和现场接线。

IC200CHS003 托架尺寸为 2.63 x 5.25 英寸，安装在尺寸为 7.5 毫米 x 35 毫米的 DIN 导轨上。

兼容模块垂直安装在垂直于 DIN 导轨的 IC200CHS003 托架上。

GE Fanuc建议使用耐腐蚀的未上漆DIN导轨。还建议将DIN导轨接地以提供EMC保护。

对于需要抗机械冲击和振动的应用，IC200CHS003托架应安装在工业面板内。

I/O 设备可以连接到 IC200CHS003 载波上的插入 I/O 端子。

与IC200CHS003连接器式载体的连接是通过电缆进行的。

可用的电缆包括IC200CBL105电缆（2个连接器，0.5米，无屏蔽），

IC200CBL110电缆（2个连接器，1米，无屏蔽），

IC200CBL120电缆（2个连接器，2米，无屏蔽）和IC200CBL230电缆（1个连接器，3米，无屏蔽）。

连接器上提供了一个凹口，用于指示引脚方向。GE Fanuc提供连接器套件，用于构建定制电缆。

该套件的部件号为IC200ACC304。

由于隔离要求，IC200CHS003载波可用于所有Versamax I/O模块，

但以下模块除外：IC200MDL144、IC200MDL244和IC200MDD850模块。

IC200CHS003载波可适应以下电流水平：8安培的功率和接地电流，以及2安培的点电流。

该模块可承受高达 300 伏交流电的电压瞬变。
