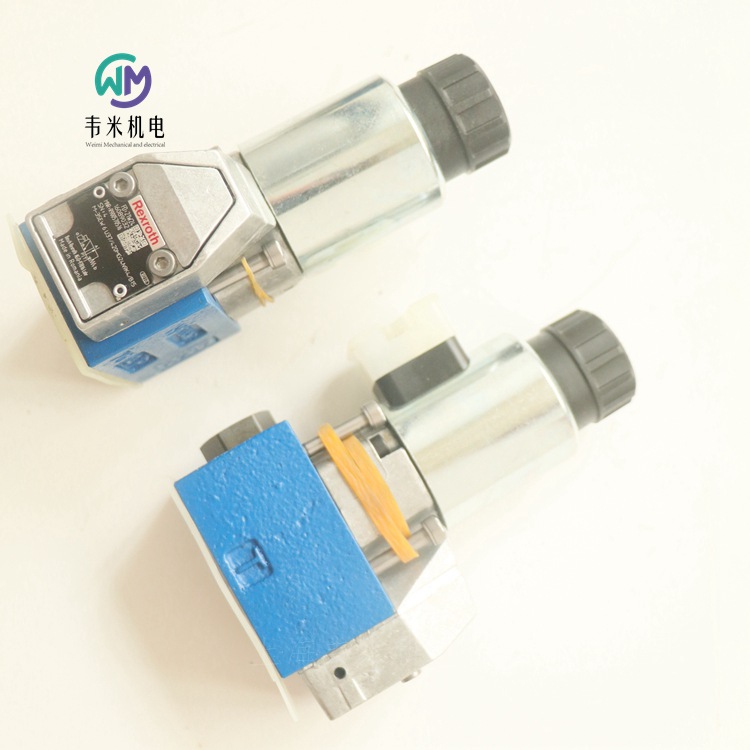

德国REXROTH电磁球阀M-3SEW6U37/420MG24N9K4/B15，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH换向座阀，直动式，带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置，可选
位置感应开关和接近传感器（无触点）
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。
为确保安全运行，必须注意以下内容：
为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。
座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
不得超过的大流量（如有必要，可以使用节流插件来限制流量）！
Plus-1 板：
当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。
可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！
对于三通和四通阀芯位置，必须始终连接油口 T。
请遵守压力等级和压力分配！
德国力士乐REXROTH电磁球阀订货号和型号：
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4

力士乐REXROTH压力开关HED 8 OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像 法兰连接（ISO 16873）
大压力[bar] 200
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3 PE）
电气连接说明 设备插头4针（3 PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士乐REXROTH压力开关HED 8 OA-2X/350K14KW
R901102716
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调节类型：带刻度的旋钮
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像 内螺纹G1/4
大压力[bar] 350
连接类型 管道
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3 PE）
电气连接说明 设备插头4针（3 PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84


力士乐REXROTH压力开关 HED 8 OA-2X/350K14
压力继电器R901102710 HED8OA-20/350K14
350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 内螺纹G1/4
大压力[bar] 350
连接类型 管道
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3 PE）
电气连接说明 设备插头4针（3 PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.699

力士乐REXROTH压力开关 HED 8 OA-2X/100K14AS
压力继电器R901106262 HED8OA-20/100K14AS
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：带刻度调节杆，带保护帽
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 100
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 PE)
电气连接说明 4 针设备插头 (3 PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.78

力士乐REXROTH压力开关 HED 8 OA-2X/200K14KW
压力继电器R901106448 HED8OA-20/200K14KW
200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：带刻度的旋钮
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 200
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 PE)
电气连接说明 4 针设备插头 (3 PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.8462


力士乐REXROTH压力开关 HED 8 OA-2X/200K14
压力继电器R901102708 HED8OA-20/200K14
200 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型：内六角调节杆，不带刻度，不带保护帽
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 200
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 PE)
电气连接说明 4 针设备插头 (3 PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.73



液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证（MT 型号除外）
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901185727 HED5OH-31/100K14


力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围，大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力，反向极性、过电压和短路保护，确保操作安全
特性曲线误差 <0.5 %
非重复性 <?0.05 %
环境温度 –40 … 85 ?C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息：
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29（20 到 29：安装尺寸和插脚分配不变）
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA（获得船用认证 DNV）
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头，4 针，M12 x 1
N   →节流元件（相当于 0.3 mm喷嘴）
电缆束或电缆插座不在供货范围内；请另行订购
技术数据：
重量：0.06kg
额定温度范围：-25 … 80℃
环境温度范围：-40 … 85℃
存储温度范围：-40 … 80℃
压力介质：HL、HLP、HFC、氮气（大允许 300 bar）
介质温度范围：-40 … 90℃
正弦试验，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27：15 g/11 ms/3 个轴
压力油口（确保彻底排气）：螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料：V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接：1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件：在过程连接的压力通道中。相当于 0.3 mm 的喷嘴，可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料：1.4305
紧固扭矩：
液压接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
连接插头（如果不存在拧紧扭矩规格，建议使用。）：0.6 … 1.5Nm
使用寿命：6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测：4 CD / 8 AD 带有 BWK B（kV）
EN 61000-4-3 射频电磁波抗干扰检测：10V/m (80 … 2700 MHz)，带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测：2 带有 BWK B（kV）
EN 61000-4-5 浪涌雷击测试：1 带有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz：100A/m，带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测：1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测：0.15 … 30MHz（等级 B，EN 55022）
EN 55016-2-3 无线电干扰场强检测：30 … 1000MHz（等级 B, EN 55022）
电气连接：连接器，4 极 M12 x 1，外壳上
防护等级符合 EN 60529 标准：IP65 / IP67（如果使用的是适合且正确安装的连接插头。）
符合性：
CE：根据 EMC 指令
UKCA：根据 "UK EMC Regulations
输入：
电源：：24V
电流消耗：≤ 12mA
绝缘电阻：> 100MΩ(500 VDC)
输出：
输出信号：
电流：4 … 20mA
电压：0.1 … 10V
设置时间 (10 ... 90 %)：< 1ms
特性曲线误差（在整体测量范围内，包括非线性、滞后、零电位和端值偏差，符合 IEC 61298-2 规定的测量偏差要求）：< 0.5%
温度系数
零位和范围
额定温度范围内：< 0.1%/10 K
超出额定温度范围：< 0.2%/10 K
特定条件下的长期漂移（1 年）：< ? 0.1%
德国力士乐REXROTH压力传感器订货号和型号：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
R901342034 HM20-22/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35

力士乐REXROTH压力传感器 HM20-2X/250-H-K35
R901342027 HM20-22/400-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 250 bar，4 针设备插头 M12x1，A 编码


力士乐REXROTH压力传感器 HM20-2X/400-H-K35
R901342034 HM20-22/400-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码

力士乐REXROTH压力传感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 100 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的短信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1至10 V
液压连接G1/4
压力通道中的节流元件
设备插头4针，M12x1，A编码
产品特性
连接尺寸 外螺纹G1/4
产品系列 HM20
压力[bar] 100
输出信号 0.1至10 V
电源电压 24伏直流电
电气插头 设备插头4针，M12 x 1，编码A
电气连接说明 设备插头4针，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE，电磁兼容性2014/30/EURoHS，指令2011/65/EU
压力流体 HL、HLP、HFC、氮气（高300巴）
密封 NBR
重量[kg]0.07

德国REXROTH电磁球阀M-3SEW6U37/420MG24N9K4/B15
