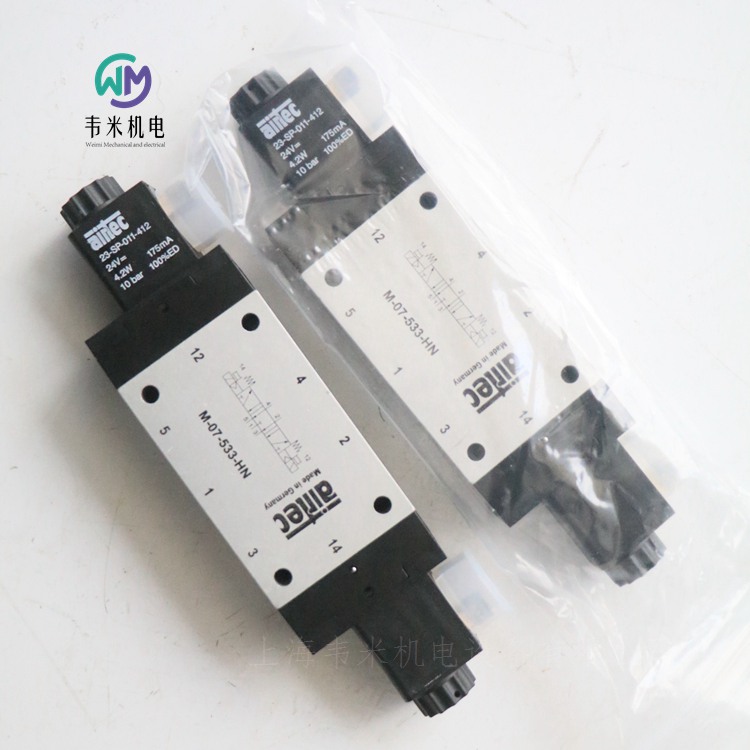

AIRTEC电磁阀M-07-533-HN 23-SP-011-412，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180?的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4级，仪器空气，不含侵蚀性添加剂。不同的压力露点必须至少比环境温度低10?C。
材料主体：铝（阳极氧化），塑料，密封件：NBR，内部零件：铝，钢
和塑料
防护等级IP 65，符合EN 60529
可提供符合2014/34/EU（ATEX）要求的阀门。（第10页）
材料:  阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-310-HN 108-030-1160
M-07-311-HN
M-07-311-HN 24V
M-07-311-HN DC24V
M-07-311-HN AC230V
M-07-311-HN 23-SP-011-427
M-07-311-HN 108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-510-HN DC24V
M-07-510-HN 23-SP-011-412
M-07-511-HN
M-07-520-HN
M-07-520-HN 108-030-0026
M-07-511-HN 108-030-1160
M-07-511-HN 108-030-1065
M-07-511-HN-912
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN-23-SP-011-411 DC12V
M-07-530-HN 23-SP-011-427
M-07-533-HN
M-07-533-HN DC24V
M-07-533-HN 23-SP-011-412
M-07-534-HN
M-07-530-HN 108-030-1067

德国AIRTEC公司是生产气动元件的企业，具有30多年的生产经验。它的总部坐落于德国法兰克福市郊的科伦贝格(Kronberg)，生产位于斯图加特附近的罗依特林根(Reutlingen)。AIlRTEC在20多个国家和地区拥有子公司和合作企业，为客户提供优质便捷的服务。

AIRTEC属于气动自动化领域，具有技术力量，以及高质量解决各类技术问题的能力，同时为客户提供品质、科技的产品，并以很低的维修率给客户带来巨大的利益。

注重质量是本公司的一贯的经营宗旨，“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位，这一宗旨始终贯穿于各个部门，贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外，AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。

AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构，它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。

1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬，它的膨胀非常有限。
2)阀套由不锈钢制成，阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状，其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒，并由气流带走。这种抗污染的结构非常有效，使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时，由于AIRTEC阀特有的阀芯结构，密封圈也不会和阀套相互粘连，从而可以正常开启。
5)和同样规格尺寸的阀相比，AIRTEC的阀具有更大的流量。

1.管式阀安装：螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀：3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板：带共用进气口适合于安装1-12个，3/2，5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S气路板：带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料气路板：带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05，MF-25和MF-07。
6.模块气路板：模块化P-R-S口气路板,可扩展，带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09，KM-10。
7.板式阀安装：于安装5/2和5/3阀，其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07，MC-20,MD-20.
8.可扩展气路板：此模块气路板为可扩展型，有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。


阀岛带多针插头，ASl，现场总线和 Interbus总线4-24个阀，G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19阀的数量
M接口形式
设计与功能
通过多芯电缆，控制信号从控制器传输到阀岛，从而大大减少安装工作量。阀岛上不仅有电气多针插头，而且还带有LED指示灯，手控按钮和内部过压保护电路。
G1/4的接口(2100NI/min/2.134Cv)的阀需要占用2个阀位。
以上的订货号中仅包含气路板。阀及多针插头电缆需另外注明。
供货时，阀岛已组装完毕，并通过工厂性能测试。
电磁阀KF-09,KF-10
工作压力范围  3...8bar
温度范围  10℃... 50℃
防护等级  IP 56根据标准EN 60529
标准电压 24VDC -10%... 15%
功耗  2.5w
输出信号 极性保护电路和内插的浪涌吸收保护电路
材料：阀体：铝（阳极氧化）、塑料；密封圈：NBR和POM；内部零件：铝、黄铜、不锈钢。
重量  0.2kg  0.37kg
AIRTEC二位五通换向阀
KF-09-511-HN
KF-09-510-HN
KF-09-510-HN 24V
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442

德国AIRTEC爱尔泰克电磁阀
BM-01和BM-02系列
该系列的技术特点
连接
BM-01:G1/8
BM-02:G1/4
标称尺寸
BM-01：5 mm
BM-02：7mm
温度范围：-10?C 60?C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10?C。材料外壳：阳极氧化铝，塑料，密封件：NBR，FKM和PU，内部零件：Al，Ms和塑料
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配有锁定（HNR）或手动应急装置（HNT）。通过合适的工具进行制动。
德国AIRTEC二位五通电磁阀
BM-01-510-HN 23-M-09-19-462-R

德国AIRTEC爱尔泰克电磁阀
KM-09和KM-10系列
该系列的技术特点
连接KM-09:G1/8
KM-10:G1/4
标称宽度KM-09:6 mm
KM-10:9mm
温度范围-10?C 70?C
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10?C。材料外壳：铝阳极氧化，塑料，密封：NBR和POM，内部零件：铝，不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。操作由螺丝刀完成。
二位五通换向阀
二位五通换向阀，单线圈，空气弹簧控制
KM-09-510-HN-xxx
KM-09-510-HN 23-SP-011-412
KM-10-510-HN-xxx
二位五通换向阀，单线圈，机械弹簧控制
KM-09-511-HN-xxx
KM-10-511-HN-xxx
二位五通，双线圈，空气弹簧控制
KM-09-520-HN-xxx
KM-10-520-HN-xxx
三位五通换向阀，中间位置关闭
KM-09-530-HN-xxx
KM-10-530-HN-xxx
三位五通换向阀，中间位置打开
KM-09-533-HN-xxx
KM-10-533-HN-xxx
三位五通换向阀，中间位置打开
KM-09-534-HN-xxx
KM-10-534-HN-xxx


德国AIRTEC爱尔泰克电磁阀
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-30?C… 80?C
工作压力：3...8bar
防护等级：IP 65
阀门版本：
二位五通、三位五通
可用电压：
直流：12V，24V
防护等级：符合EN 60529的IP 65
接口
ICK-09: G1/8
ICK-10: G1/4
标称宽度
ICK-09: 6 mm
ICK-10: 9 mm
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：外壳：铝阳极氧化，密封件：FKM和PU，内部零件：铝、不锈钢和Ms
电磁换向阀。接通电压后，阀门切换。阀门配有锁定手动辅助驱动装置。通过螺丝进行驱动。
ICK-09-511-HN-xxx
ICK-10-511-HN-xxx
二位五通，单线圈，机械弹簧
ICK-09-520-HN-xxx
ICK-10-520-HN-xxx
二位五通，双线圈，机械弹簧
ICK-09-530-HN-xxx
ICK-10-530-HN-xxx
三位五通，双线圈，中间位置关闭

德国AIRTEC阀岛RE-46
技术特点
工作连接：G1/8
标称宽度：6 mm
温度范围：-10?C… 50?C
信号：4至24
阀门型号：
2 x 3/2路、二位五通、3/3路
电气连接：
Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen
温度范围-10?C… 50?C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR
根据EN 60529，防护等级为IP 65
带有集电器连接、集成LED显示屏和保护电路的阀门/基板系统。阀端可在每个站上配备2 x 3/2通阀、5/2或5/3通阀。所有端口都可以从前面访问。
阀门终端交付时已组装和测试。阀门根据其功能进行布置。高位编号（KF-46-534-HN）安装在电气连接件上，低位编号（KV-46-210/2-HN）远离电气连接件安装，密封板（RE-46-V-EP）安装在连接件阀门后面。订购时必须其他顺序。
AIRTEC爱尔泰克阀岛
RE-46/04-G-M-1
RE-46/06-G-M-1
RE-46/08-G-M-1
RE-46/10-G-M-1
RE-46/12-G-M-1
RE-46/14-G-M-1
RE-46/16-G-M-1
RE-46/18-G-M-1
RE-46/20-G-M-1
RE-46/22-G-M-1
RE-46/24-G-M-1
RE-46/04-G-AS3
RE-46/08-G-AS3
RE-46/12-G-AS3

德国AIRTEC电磁阀KF-46系列
根据端子类型的工作连接
温度范围-10?C… 50?C
电压：24VDC ?10%
功耗：1.3W
防护等级：IP65
工作原理：2.5...8bar
标称宽度：4.5mm
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR，
内部零件：铝、不锈钢和Ms
额定电压24V DC，?10%
每磁铁功耗1.3 W
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有应急锁定手动驱动装置。使用螺丝通过端子盖进行操作。
KF-46-210/2-HN-S12
2x二位二通，单线圈，空气弹簧复位，全部关闭
KF-46-310/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部关闭
KF-46-312/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部打开
KF-46-314/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，1个位置打开，1个位置关闭
KF-46-510-HN-S12
二位五通，单线圈，空气弹簧复位
KF-46-511-HN-S12
二位五通，单线圈，机械弹簧复位
KF-46-520-HN-S12
二位五通，双线圈
KF-46-530-HN-S12
三位五通，中间位置关闭
KF-46-533-HN-S12
三位五通，中间位置通风
KF-46-534-HN-S12
三位五通，中间位置通风
线圈23-M-09-17-412-T

AIRTEC电磁阀M-07-533-HN 23-SP-011-412
