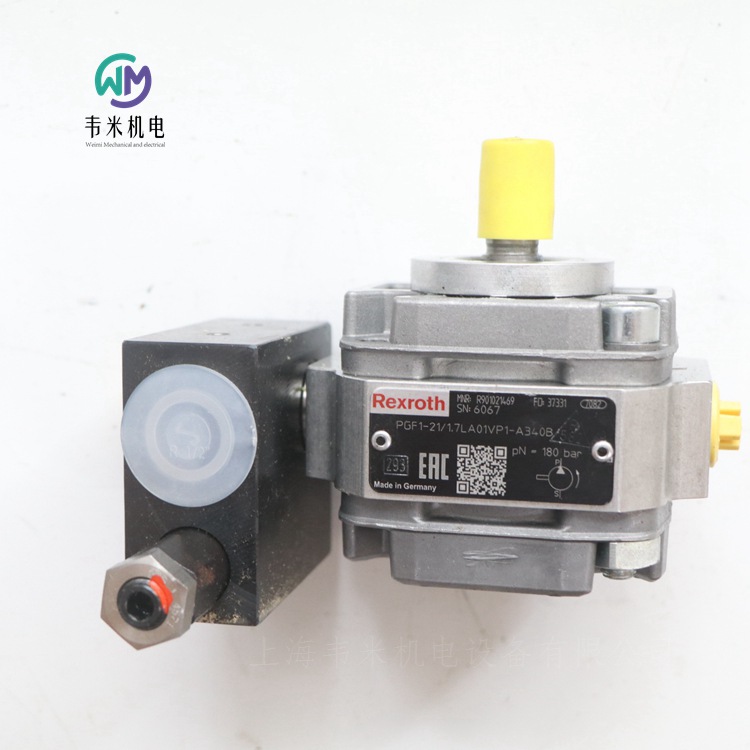

力士乐内啮合齿轮泵PGF1-21/1,7LA01VP1-A340B，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180? 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封  位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封  下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900068313 PGF2-22/006RN01VM
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R900932112 PGF3-31/032RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90?
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2  139-13 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号：
R900911869 4WE10E3X/CW230N9K4
R901349736 3WE10A50/OFEG205N9K4/V
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M

力士乐REXROTH电磁阀4WE10Y73-5X/EG24N9K4/A12M
R901349658 4WE10Y73-50/EG24N9K4/A12M
标称尺寸10，符号Y73，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350.
体积流量[l/min] 120
活塞符号 符号Y73
控制 磁性驱动
连接类型 板式结构
标称尺寸 10.
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.02

力士乐REXROTH电磁阀4WE10R5X/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
标称尺寸10，符号R，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 105
活塞符号 符号R
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5


力士乐REXROTH电磁阀4WE10Q5X/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
标称尺寸10，符号Q，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
电磁阀
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号Q
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.48

力士乐REXROTH电磁阀4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
标称尺寸10，符号HA，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 120
活塞符号 符号HA
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.021



力士乐REXROTH电磁阀4WE10D5X/OFEG24N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
标称尺寸10，符号D，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5

力士乐REXROTH电磁阀4WE10D5X/OFEG220N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.421

力士乐REXROTH阀门4WE10D5X/EG220N9K4/V
R901344560 4WE10D50/EG220N9K4/V
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 4

力士乐REXROTH电磁阀4WE10D5X/EG220N9K4/M
R901339383 4WE10D50/EG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4


力士乐REXROTH阀门3WE10A5X/EG24K4/M
R901330537 3WE10A50/EG24K4/M
标称尺寸10，符号A，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 120
活塞符号 符号A
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 3.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2 PE）
电气连接说明 符合EN 175301-803的装置插头3针（2 PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.041

力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀  3.9kg
带两个线圈的阀  4.7kg
安装位置  任意
环境温度范围  -20... 50℃
存储温度范围  -20... 50℃
工作压力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液压油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
标准  DIN 51524
液压油温度范围（在阀工作油口处）  -20... 80℃
粘度范围  2.8...500mm?/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级  等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580  24V
电压公差（额定电压）  ?10%
符合 VDE 0580 的公称功率  38W
占空比  100%（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
        压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
        压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率  15000  1/h
防护等级符合 DIN EN 60529 IP65
线圈最大表面温度  120?C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391203 4WE10C51/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M


力士乐REXROTH带电磁启动的直动式方向滑阀
Z4WE 6
规格 6
组件系列 3X
大工作压力 315 bar
大流量 50 l/min
重量
单线圈1.2kg
双线圈1.6kg
温度范围  -20 … 50℃
特点
二位四通和三位四通方向截止阀
叠加阀
作为直通阀或短路阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
在油中开关的交流或直流电磁铁
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
Z4WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及两个复位弹簧。
在非操作状态下，控制阀芯通过复位弹簧 保持在中心位置或初始位置。通过湿式插脚线圈 操作控制阀芯。
液压系统必须正确通风，以确保能够发挥正常功能。
线圈 的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这样就释放了所需的流向 A② 至 A① 和 B② 至 B①。
线圈 断电后，控制阀芯由复位弹簧 推回到静止位置。
可选手动应急操作可在线圈不通电的情况下移动控制阀芯。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
允许的冲击和振动载荷参见参数单 08012。
注意事项：
电磁阀在关闭期间会产生电压峰值。为了防止系统中出现电磁干扰以及阀门控制受到损坏，必须在系统侧提供干扰保护电路。或者，也可以选择带有集成干扰保护电路的连接器。
注意事项：
建立电气连接时，必须正确连接保护接地导线 (PE )。
必须以减轻拉力的方式布线！
电缆束线圈只适用于安装的电缆。
在运行期间，连接器应锁定。在具有负载的正常运行期间，不得插入或断开。
保护接地导线横截面等于或大于电源的线路横截面。
阀门安装面必须连接到保护接地导线系统。
德国力士乐REXROTH电磁阀订货号和型号：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V

力士乐内啮合齿轮泵PGF1-21/1,7LA01VP1-A340B
