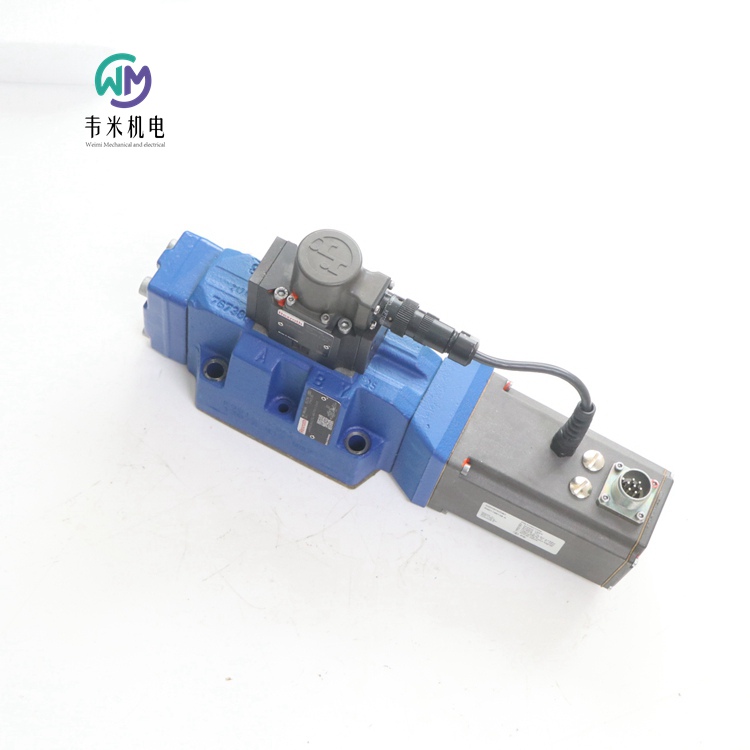

力士乐伺服比例阀4WRDE16V-220L-60/MXY/24A5，上海韦米机电设备有限公司供应产品，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；邮箱：leiqing@wei-mi.com；联系人：雷青。产品图片实拍，价格货期快速报价，大量产品现货供应，价格优惠；热诚欢迎新老客户咨询下单！

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 T?V 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30... 80?C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30?C... 80?C；带 FKM 密封时 –15?C... 120?C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003



力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士乐REXROTH安全阀
R900769369 DBDS6K1X/100E
高功率范围的工业液压阀。可靠的压力限制到设定值
带保护帽的六角形
六角形
锥形阀座设计中的连续压力阀
直接操作
S6
产品特性 连接图像
拧入孔DBD NG6
产品系列 DBD.6-30
压力[bar] 100.
体积流量[l/min] 52.
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封 NBR
重量[kg] 0.54

力士乐REXROTH限压阀DBDS10K1X/100
R900424147 DBDS10K18/100
减压阀，直接控制
旋入式阀门
工作压力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
拧入孔M35x1,5
产品特性
连接图像
拧入孔DBD NG10
产品系列的分类
减压阀，直接控制
产品系列类型
DBD..k
连接数 2.
压力[bar] 630
体积流量[l/min] 120
正常位置 关闭，无电
阀锥阀 插入式设计
连接类型 旋入式阀
直接预控 直接控制
拧入孔 M35x1,5
额定流量【l/min】 120
调整选项 带六角和保护帽的插座
连接 G 1/2
密封材料 NBR
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg] 0.52

力士乐REXROTH限压阀DBDS6P1X/400
R900423731 DBDS6P1X/400
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直接操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型 板组件NG6
压力[bar] 400
体积流量[l/min] 50
活塞符号 P→T
连接类型 板式结构
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
压力流体 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.621


力士乐REXROTH溢流阀DBDS6K1X/315
R900423725 DBDS6K18/315
减压阀，直接控制
旋入式阀门
工作压力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
拧入孔M28x1,5
产品特性
产品系列的分类
减压阀，直接控制
连接类型 拧入孔DBD NG6
产品系列类型 DBD..K
压力[bar] 400
连接数 2.
体积流量[l/min] 50
正常位置 关闭，无电
阀锥阀 座椅设计
连接类型 旋入式阀
直接预控 直接控制
拧入孔 M28x1,5
额定流量【l/min】 50
调整选项 带六角和保护帽的插座
连接 G 1/4
密封材料 NBR
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.386901

力士乐REXROTH溢流阀DBDS6K1X/100E
R900769369 DBDS6K1C/100E
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型 拧入孔DBD NG6
压力[bar] 100
体积流量[l/min] 52
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封件 NBR
重量[kg] 0.54

力士乐REXROTH限压阀DBDS6G1X/200
溢流阀R900423719 DBDS6G1X/200
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型 管螺纹G1/4 ISO 228-1
压力[bar] 200
体积流量[l/min] 50
活塞符号 P→T
连接类型 螺纹连接
标称尺寸 6
操作类型 具有机械操作
连接数 2
开关位置数量 2
压力流体 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561

力士乐REXROTH溢流阀DBDS6P1X/100
R900423728 DBDS6P1X/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 100
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 板式结构
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.601

力士乐REXROTH溢流阀 DBDS6G1X/400
R900423721 DBDS6G1X/400
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 400
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581


力士乐REXROTH溢流阀 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 400
大体积流量 [l/min] 50
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M28x1,5
额定流量 [l/min] 50
调整选项 衬套带六角和保护帽
油口 G 1/4
密封材料 FKM
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701

力士乐REXROTH溢流阀 DBDS 10 K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流阀，直动式
插装阀
大工作压力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 630
大体积流量 [l/min] 120
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M35x1,5
额定流量 [l/min] 120
调整选项 衬套带六角和保护帽
油口 G 1/2
密封材料 NBR
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.55

力士乐REXROTH机械溢流阀DBDS10P1X/200
R900424157 DBDS10P1X/200
公称尺寸 10，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S10
大压力 [bar] 200
大体积流量 [l/min] 120
活塞符号 P → T
连接类型 板式结构
标称尺寸 10
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680

力士乐REXROTH溢流阀 DBDS20G1X/315
R900424174 DBDS20G1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 235
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8

力士乐REXROTH溢流阀DBDS20P1X/315
R900424278 DBDS20P1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 235
活塞符号 P → T
连接类型 板式结构
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080


力士乐REXROTH机械溢流阀DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 166
活塞符号 P → T
连接类型 内旋紧式阀
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
符合性说明 CE 压力设备指令 2014/68/EU
液压油 HL,HLP
密封 NBR
重量 [kg]1.080

力士乐伺服比例阀4WRDE16V-220L-60/MXY/24A5
