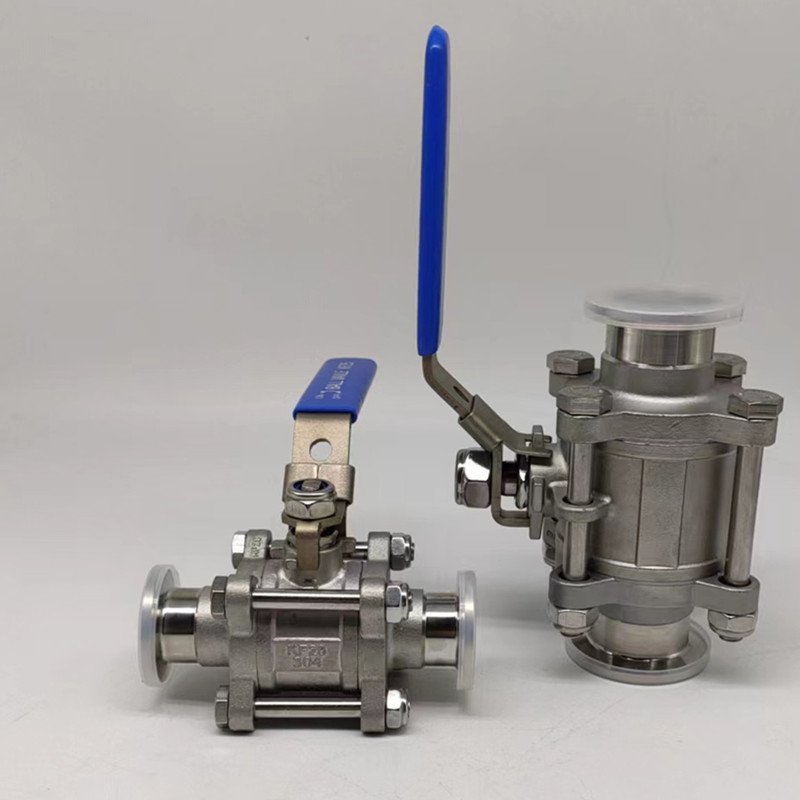

三片式快装球阀 304/316L不锈钢快装球阀 卫生级快装球阀
自动焊球阀球阀
三片式对焊球阀是指关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀，是近年来被广泛采用的一种新型阀门。优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。2． 结构简单、体积小、重量轻。3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4． 操作方便，开闭迅速，从全开到全关只要旋转90?，便于远距离的控制。5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。特点及用途该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平稳灵活。3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。三、三片式对焊球阀执行标准 1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。4、检验主试验：JB/T 9092、API 598。性能规范公称通径mm DN15-DN300材料代号 C P R主要 零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi密封圈 增强聚四氟乙烯 对位聚苯 金属密封填料 聚四氟乙烯 柔性石墨适用 工况 适用 介质 蒸汽、 水、油品 硝酸类 醋酸类适用 温度 -28℃ - 300℃
