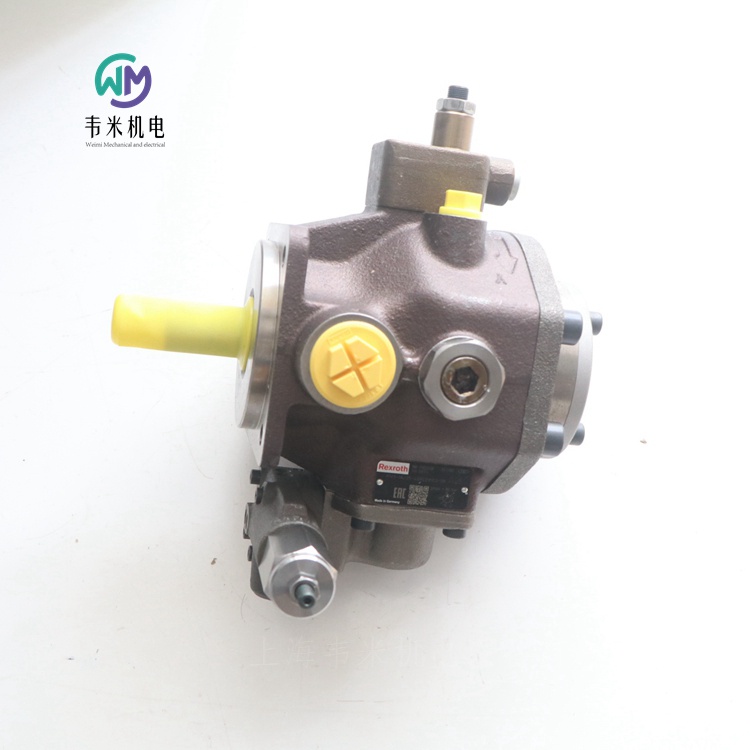

力士乐叶片泵PV7-1A/25-45RE01MC0-08，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH可调节的先导式叶片泵
PV7...C/D/N/W
规格 14 … 150
组件系列 1X
大工作压力 160 bar
大流量 270 l/min
可变排量
低工作噪音
流体动力润滑的滑动轴承延长了轴承的使用寿命
压力和流量的闭环控制可能性
低滞后
极低的开机控制时间和停机控制时间
符合 ISO 3019-2 的紧固件尺寸
符合 ISO 6162-1 和 ISO 228-1 的连接尺寸
适用于 HLP、HETG、HEES 和 HFD-U 液压油
PV7 系列标准单泵可相互组合成组合泵，也可与内齿轮泵、外齿轮泵、轴向柱塞泵和径向柱塞泵组合。
用于连续运行中对容积流量的要求可变、保压功能百分比较高的驱动器，如：
机床
静液压轴承
恒压系统
PV7... 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。排液器的轴向补偿可实现佳的容积效率。
功能，横截面
型号 PV7 的液压泵是具有可变排量的叶片泵。
基本上由壳体、转子、叶片、定子环、压力控制器和容量调节螺钉组成。
圆形定子环 由小型往复式控制活塞和大型往复式控制活塞支撑。环的第三个支撑点是高度调节螺钉。
驱动转子在定子环 中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环 的内滑动面。
吸油和排油过程
运输液压油的必要元件由叶片、转子、定子环 和控制板组成。
为保护调试过程中的泵功能，定子环 由位于大驱动柱塞后的弹簧支持，保持其偏心位置（排液器位置）。
转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其压入系统中。
调节
随着压力在系统中积聚，小型控制柱塞的后侧始终通过通道向系统压力加压。
在排放位置，大型控制柱塞的后侧也通过控制阀芯中的钻孔向系统压力加压。具有较大面积的控制活塞将定子环 保持在其偏心位置。
泵以低于压力控制器上设定的零行程压力的压力排出液压油。
控制阀芯由弹簧保持在某一位置。
下行控制
如果产生自产品压力 x 面积的力 FP 超过了弹簧的反作用力 FF，调节器阀芯则会向弹簧偏移。因此，位于大驱动柱塞后的腔体将与油箱连接，从而进行卸载。
连续受到系统压力作用而被加压的小驱动柱塞会将定子环 移至几乎接近中心位置。泵保持压力不变，流量降至零且泄漏被取代。
液压油的功率损耗和热量即可保持为小。
特性曲线 qV-p 保持垂直，且在设置不同压力值时平行移动。
行程内控制
当系统中压力降至所设零行程压力以下时，弹簧会将控制阀芯推回其原位置。
再次对大控制活塞进行加压，并将定子环 移至偏心位置。泵再次开始排油。
德国力士乐REXROTH叶片泵订货号和型号：
R900580381 PV7-1A/10-14RE01MC0-16
R900534143 PV7-1A/10-20RE01MC0-10
R900580382 PV7-1A/16-20RE01MC0-16
R900533582 PV7-1A/16-30RE01MC0-08
R900580383 PV7-1X/25-30RE01MC0-16
R900534508 PV7-1A/25-45RE01MC0-08
R900580384 PV7-1A/40-45RE37MC0-16
R900593330 PV7-1X/40-45RE37MD0-16
R900535588 PV7-1X/40-71RE37MC0-08
R900506808 PV7-1X/63-71RE07MC0-16
R900506809 PV7-1A/100-118RE07MC0-16
R900933323 PV7-17/25-30RE01MC5-16WH

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901469206 4WRDE10V1-100L-60/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ?10 V
一般信息
型号  4WRLE
规格 10 16 25 27 35
安装位置  任意
重量kg 9 12 19 21 80
周围温度范围  -20 … 60?C
长存储时间  1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板  15 g/11 ms/3 冲击/3 个轴
带衰减阀板  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板  35 g/6 ms/1000 冲击/3 个轴
大相对湿度  95%
高表面温度  120?C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液比例阀物料号和型号
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
R901186013 4WRLE10V85M-42/MXY/24A1


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能：
线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WREE...A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例阀订货号和型号：
R900911004 4WREE6W32-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900927235 4WREE10V50-23/G24K31/A1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V

力士乐REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公称尺寸 6，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 315
体积流量 [l/min] 80
活塞符号 符号 E
控件 集成电子产品
连接类型 板材结构
额定流量 [l/min] 32
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.440


力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图 ISO 4401-05-04-0-05
大压力 [bar] 315
大体积流量 [l/min] 180
活塞符号 符号 W1
控件 集成电子元件
连接类型 板式结构
额定流量 [l/min] 75
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.26


力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公称尺寸 10，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图 ISO 4401-05-04-0-05
大压力 [bar] 315
大体积流量 [l/min] 180
活塞符号 符号 V
控件 集成电子元件
连接类型 板式结构
额定流量 [l/min] 50
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 6.22


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ?10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … 60?C
存储温度范围含 UV 防护  5 … 40?C
运输温度范围  -30 … 80?C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … 70?C（-40 … 50?C）
允许粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 ?C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150?C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1


力士乐REXROTH液压比例方向阀 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 符号 V
连接类型 板式结构
额定流量 [l/min] 16
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.64


力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 符号 V
连接类型 板式结构
额定流量 [l/min] 8
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 PE)
电气连接说明 7 针设备插头 (6 PE)，符合 EN 175201-804
连接 模拟，设定值 ?10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg]2.6

力士乐叶片泵PV7-1A/25-45RE01MC0-08
