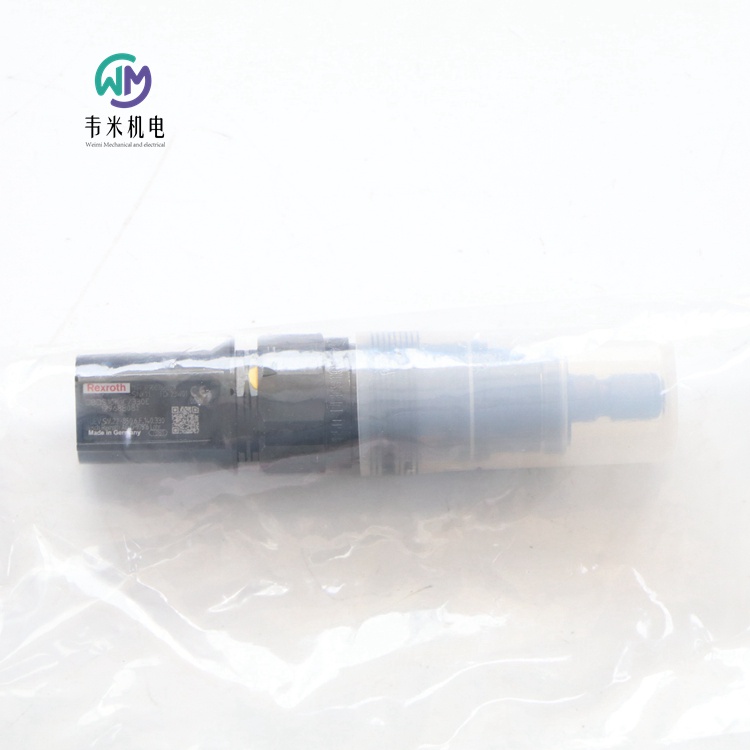

力士乐安全阀R900769369 DBDS6K1C/100E，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH安全阀
R900769369 DBDS6K1X/100E
高功率范围的工业液压阀。可靠的压力限制到设定值
带保护帽的六角形
六角形
锥形阀座设计中的连续压力阀
直接操作
S6
产品特性 连接图像
拧入孔DBD NG6
产品系列 DBD.6-30
压力[bar] 100.
体积流量[l/min] 52.
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封 NBR
重量[kg] 0.54

力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315

力士乐REXROTH溢流阀 DBDS6G1X/100
R900423717 DBDS6G1X/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 100
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561


力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828


力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
        额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ?10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号   4WRAE
规格  6   10
安装位置  任意位置，好为水平
周围温度范围  -20 … 50?C
存储温度范围  -20 … 80?C
重量：2.2kg   6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围  -20 … 80?C（ 40 … 50℃）
粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 5%
反向死区  ≤ 1%
响应灵敏度  ≤ 0.5%
电气
电压类型 直流电压
大线圈电流  2.5A
大电流消耗
放大器  1.8A
放大器（脉冲电流）  3A
电磁线圈电阻
20 ?C 时的低温值  2Ω
大高温值  3Ω
启动时间  100%
高线圈温度 150?C
电源  24VDC
电源电压范围  19 … 35V
控制值输入"A1"  ? 10V
控制值输入范围“F1”  4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号  4WRE
规格  6
安装位置  任意位置，好为水平
周围温度范围  -20 … 70?C
存储温度范围  -20 … 80?C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作压力  315bar
大工作压力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
额定流量  4l/min  8l/min  16l/min  32l/min
液压油  HL、HLP
液压油温度范围  -20 … 80?C（ 40 … 50℃）
粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 0.1%
反向死区  ≤ 0.05%
响应灵敏度  ≤ 0.05%
更改下列项时的零位漂移
液压油温度  ≤ 0.15%/10 K
工作压力  ≤ 0.1%/100 bar
电气
规格  6
电压类型  直流电压
大电流消耗
（放大器）  2A
（放大器（脉冲电流））  3A
电磁线圈电阻
20 ?C 时的低温值  2.65Ω
大高温值  4.05Ω
启动时间 100%
高线圈温度  150?C
防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）
电源  24V
电源电压范围  19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R901036556 4WRE6V16-22/G24K4/V-822

力士乐安全阀R900769369 DBDS6K1C/100E
