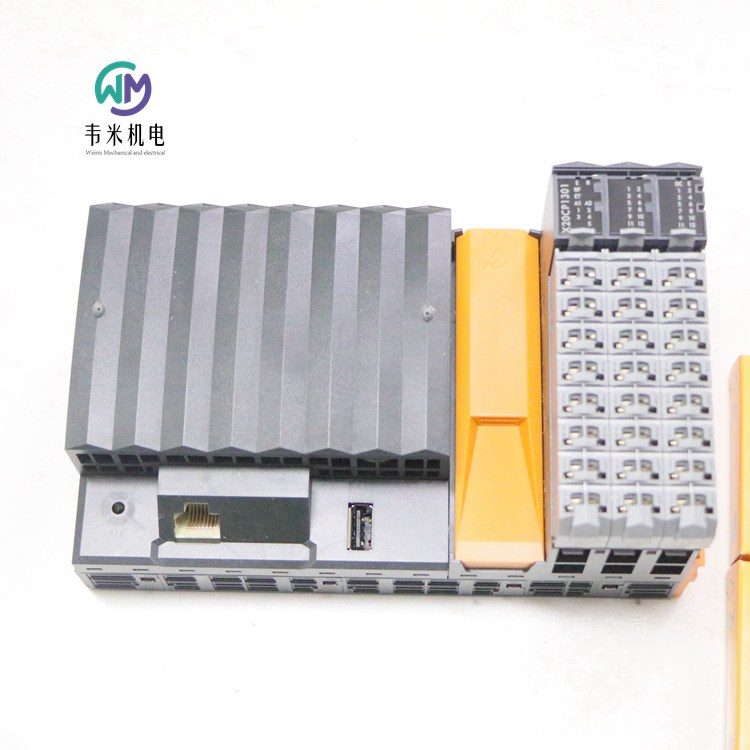

贝加莱CPU模块X20CP1301，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R CPU模块
物料号:
X20CP1301
描述:
与集成I/O处理器兼容的Intel x86 200 MHz
板载以太网和USB
1个插槽用于模块化接口扩展
30个数字输入/输出和2个模拟输入集成在设备中
1 GB板载闪存驱动器
128 MB DDR3 SDRAM
无风扇设计
没有电池
备份实时时钟
X20 Compact控制器系列具有3个集成I/O模块的特点。该设备配备了30个不同的数字输入/输出和2个模拟输入。1个模拟输入可用于Pt1000电阻温度测量。
X20CP1301配备了Intel x86 200 MHz兼容处理器、128 MB RAM和1 GB内置闪存驱动器。用于存储剩余变量的FRAM具有16kB的可用容量。无风扇和无电池的设计确保了免维护操作。
控制器配有一个以太网、一个USB和一个RS232接口。通过可自由使用的X20通信模块插槽，可以将各种总线和网络系统灵活集成到X20系统中。
简短描述
接口1x RS232、1x以太网、1x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xE35B
冷却无风扇
状态指示灯CPU功能、以太网、RS232、PLC电源、I/O电源、每个通道的I/O功能
Diagnostics
输出数字输出：是，使用LED状态指示器和软件（输出错误状态）
CPU功能是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
输入模拟输入：是，使用LED状态指示器和软件
以太网是，使用LED状态指示灯
I/O电源是，使用LED状态指示灯
电源电压监测是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余否
ACOPOS支持是
可重新操作的I/O通道否
Visual Components支持是
不带接口模块和USB的功耗4.3 W
X2X链路电源的功耗0.8 W
功耗
内部I/O 2.3 W
致动器（电阻式）引起的额外功耗[W]-
信号线类型所有高速数字输入/输出必须使用屏蔽线，线路长度：20米
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
CPU和X2X链路电源
输入电压24 VDC-15%/ 20%
输入电流值。1个
保险丝集成，无法更换
反极性保护是
X2X链路电源输出
标称输出功率2 W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/ 20%
保险丝所需线路保险丝：10 A，慢速熔断
输出I/O电源
标称输出电压24 VDC
允许接触负载10 A
控制器
实时时钟保持时间至少为300小时（典型值）。25?C下1000小时，1秒分辨率，25?C时-18至28 ppm精度
FPU是
加工机
Vx86EX型
时钟频率200 MHz
一级缓存
数据代码16 kB
程序代码16 kB
二级缓存128 kB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽1
残余变量16 kB FRAM，保留期>10年
任务类周期时间2毫秒
典型指令周期时间0.0419?s
标准存储器
RAM 128 MB DDR3 SDRAM
应用程序内存
类型1 GB eMMC闪存
数据保留期10年
可写入数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF1
信号RS232
通过16针接线板X20TB1F的变体连接大距离900米
传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
线路长度。2个车站之间100米（路段长度）
传输速率10/100 Mbit/s
转移
物理层10BASE-T/100BASE-TX
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
输出电流0.5 A
接口IF6
现场总线X2X链路主机
数字输入
数量14个标准输入，4个高速输入和4个混合通道，使用软件配置为输入或输出
标称电压24 VDC
输入电压24 VDC-15%/ 20%
24 VDC下的输入电流X1-标准输入：典型。3.5毫安
X2-标准输入：类型。2.68毫安
X2-高速输入：典型。3.5毫安
X3-混合通道：典型。2.68毫安
输入电路接收器
输入滤波器
硬件标准输入和混合通道：≤200μs
高速输入：≤2μs，用作标准输入时：≤200μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.1毫秒
连接类型1线连接
输入电阻X1-标准输入：6.8 kΩ
X2-标准输入：8.9 kΩ
X2-高速输入：6.8 kΩ
X3-混合通道：8.9kΩ
附加功能X2-高速数字输入：
2x 250 kHz事件计数，2x AB计数器，ABR增量编码器，方向/频率，周期测量，门测量，差分时间测量，边缘计数器，边缘时间
切换阈值
低<5 VDC
高>15 VDC
AB增量编码器
数量2
编码器输入24 V，不对称
计数器大小32位
输入频率值。100千赫
评估4x
编码器电源模块内部，300mA
编码器电源过载特性防短路、防过载
ABR增量编码器
数量1
编码器输入24 V，不对称
计数器大小32位
输入频率值。100千赫
评估4x
编码器电源模块内部，300mA
编码器电源过载特性防短路、防过载
事件计数器
数量2
方波脉冲信号形式
评估1x
输入频率值。250千赫
计数器频率250 kHz
计数器大小32位
边缘检测/时间测量
可能的测量周期测量、门测量、差分时间测量、边缘计数器、边缘时间
每个模块的测量每个功能2倍
计数器大小32位
输入频率值。10千赫
时间戳1?s分辨率
方波脉冲信号形式
模拟输入
通过不同的端子连接输入?10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压?12位
当前12位
启用1通道的转换时间：100?s
启用2个通道：200?s
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883μA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<300Ω
输入保护电源电压接线保护
允许的输入信号
电压。?30伏
电流。?50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
误差
电压
增益0.18%（Rev.<C0:0.37%）
偏移0.04%（Rev.<C0:0.25%）
现在的
增益0至20 mA=0.15%（Rev.<C0:0.52%）/4至20 mA=0.25%
偏移0至20 mA=0.1%（Rev.<C0:0.4%）/4至20 mA=0.15%
增益漂移
电压0.017%/?C
电流0至20mA=0.015%/?C/4至20mA=0.023%/?C
偏移漂移
电压0.008%/?C
电流0至20mA=0.008%/?C/4至20mA=0.012%/?C
共模抑制
直流70 dB
50赫兹70分贝
共模范围?12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
电阻测量温度输入
数量1
2线连接的恒流电源输入电阻测量
数字转换器分辨率13位
转换时间仅启用温度输入：200?s
启用温度和模拟输入：400?s
转换程序SAR
用于电阻测量的输出格式INT或UINT
传感器
Pt1000-200至850?C
电阻测量范围0.1至4000Ω
温度传感器分辨率1 LSB=0x0005=0.16?C
电阻测量分辨率1 LSB=0x0005=0.49Ω
输入滤波器一阶低通滤波器/截止频率7 Hz
传感器标准EN 60751
共模范围1 V
线性化方法内部
测量电流1 mA
允许的输入信号短期值?30 V
25?C时的误差
增益0.3%（Rev.<C0:1.93%）
偏移0.15%（Rev.<C0:0.32%）
增益漂移0.023%/?C
偏移漂移0.012%/?C
非线性<0.05%
电阻测量值的标准化范围0.1至4000.0Ω
信道间串扰<-70dB
共模抑制
50赫兹>60分贝
温度传感器标准化
Pt1000-200至850?C
数字输出
数量4个标准输出、4个高速输出和4个混合通道，使用软件配置为输入或输出
变体标准输出和混合通道：电流源FET
高速输出：推拉
标称电压24 VDC
开关电压24 VDC-15%/ 20%
标称输出电流标准输出和混合通道：0.5 A
高速输出：0.2 A
总标称电流标准输出和混合通道：4 A
高速输出：0.8 A
连接类型1线连接
输出电路标准输出和混合通道：来源
高速输出：接收器或源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
脉冲宽度调制
周期持续时间5到65535?s对应于200 kHz到15 Hz
脉冲持续时间0至100，2.5?s
脉冲持续时间的分辨率为配置频率的0.1%
诊断状态标准输出和混合通道：10毫秒延迟的输出监测
高速输出：具有10?s延迟的输出监测
输出关闭时的泄漏电流标准输出和混合通道：5?A
高速输出：25?A
RDS（开）140 mΩ
残余电压标准输出和混合通道：标称电流0.5 A时<0.1 V
高速输出：标称电流0.1 A时<0.9 V
峰值短路电流标准输出和混合通道：<3 A
高速输出：＜20 A
在过载停机或短路停机的情况下打开标准输出和混合通道：约10ms（取决于模块温度）
高速输出：无开关打开
切换延迟
0→ 1标准输出和混合通道：<300?s
高速输出：＜3?s
1.→ 0标准输出和混合通道：<300?s
高速输出：＜3?s
开关频率
电阻负载标准输出和混合通道：500 Hz
高速输出：50 kHz，200 kHz（见“高速数字输出的开关频率降额”一节）
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压标准输出和混合通道：典型。45伏直流电
电气特性
电气隔离以太网（IF2）和X2X（IF6）相互隔离，与其他接口和PLC隔离
通道与总线隔离
通道未与通道或PLC隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60?C
垂直安装方向-25至50?C
降额请参阅“高速数字输出的开关频率降额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注X20端盖板（右）包含在交付中
交付时包括3个X20接线板（16针）
交付时包括接口模块槽盖
尺寸
宽度164 mm
高度99 mm
深度75 mm
重量300克

贝加莱B&R模拟输出模块
物料号:
X67AO1223
描述:
4个模拟输出?10 V
初始阶段集成启用继电器
非常短的循环时间
所有通道上的佳屏蔽接地
该模块配备了4个输入，分辨率为12位数字转换器。输出信号范围为?10 V。
简短描述
I/O模块4模拟输出?10 V
一般信息
B&R ID代码0x16F3
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输出4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 4 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
功耗
执行器电源大值。12 W
模拟输出
输出?10 V
数字转换器分辨率12位
所有输出的转换时间为400?s
整个范围内输出变化的稳定时间约。1毫秒
开关打开/关闭行为启动和错误的内部启用继电器
输出保护电源电压接线保护，防短路
输出格式示例：INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
每个通道的大负载。?10 mA，负载≥1 k?
输出滤波器一阶低通滤波器/截止频率2.5 kHz
大增益漂移0.012%/?C
大偏移漂移0.015%/?C
大负荷变化引起的误差。0.01%，从10 MΩ开始→ 1 kΩ，电阻
非线性度<0.15%
通道和母线之间的绝缘电压500 V
打开/关闭电源时的输出响应启用继电器在定义值≠0时打开，默认设置=10 k? 至GND
防短路
限流?40 mA
至致动器或I/O电源是
至GND是
25?C和10kΩ负载下的大误差
增益0.15%
偏移0.05%
执行器电源
电压输入/输出电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流大值。零点五一
短路保护是
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60?C
减额-
储存-40至85?C
运输-40至85?C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8。0.4牛米
M12。0.6牛米


贝加莱B&R数字输入模块
物料号:
X67SI8103
描述:
8个安全数字输入，汇聚电路
2个脉冲输出-可用于所有4个阴性连接器
2个标准输入，汇点电路
2个标准输出，源电路
设备电源
可为每个通道配置的软件输入过滤器
标准化的8引脚M12设备接口
该模块配备了8个安全数字输入。它们的额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号，高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
简短描述
I/O模块2x M12接口，每个接口具有2个安全的A类数字输入和2个脉冲输出，24 VDC，
2x标准化8引脚M12设备接口，每个接口具有1个无安全功能的数字输入和2个安全A类数字输入和两个脉冲输出，24 VDC和1个无安全功能的数字输出，24 VDC0.6A和1个设备电源，24 VDC，2A
一般信息
B&R ID代码0xBB7C
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
I/O功能是，使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
连接类型
X2X链路M12，B编码
输入/输出M12 8引脚或M12 5引脚，A编码
I/O电源M8，4针
功耗
总线0.9 W
内部I/O 2.1 W
致动器（电阻式）引起的额外功耗[W]
数字输出0.216
脉冲输出0.192
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
Cat。4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
24 VDC输出
输出电压24 VDC-15%/ 20%
输出电流2 A
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/ 20%
小24 VDC时的输入电流。2 mA至大7.24 mA
输入电路接收器
输入滤波器
硬件≤150μs
输入电阻小值。3.3 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
安全数字输入
数量8
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/ 20%
小24 VDC时的输入电流。2 mA至大8.28 mA
输入电阻小值。2.9 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
数字输出
数量2
可变FET，正开关，输出电平可读
标称电压24 VDC
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
标称输出电流0.6 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<500μA
RDS（开）300米?
峰值短路电流参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压50 VDC
通道和母线之间的绝缘电压500 V
大电容负载100 nF
峰值输出电流1A
脉冲输出
数量8
变体推拉
标称输出电流40 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A，持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流80 mA
操作条件
安装方向
任何是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP67
环境条件
温度
操作-40至60?C
存储-40
运输-40至85?C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8  0.4牛米
M12  0.6牛米

贝加莱B&R步进电机模块
物料号:
X67SM2436
描述:
2个步进电机，24至38.5 VDC?25%，3 A（峰值5 A）
当前值分辨率为1%
升压、额定和保持电流可单独配置
38.5 kHz PWM频率
集成电机检测
256微步
失速检测
Automation Studio和CNC应用程序的完全集成
2x 3输入，24 VDC，可配置用于ABR增量编码器
集成防短路编码器电源
基于CANopen通信配置文件DS402的功能模型3（“斜坡”）
NetTime时间戳：位置更改，触发时间
步进电机模块用于控制多达2个步进电机，额定电压为24至38.5 VDC?25%，电机电流高达3 a（峰值5 a）。
此外，该模块有6个数字输入，可用作限位开关或编码器输入。
由于线圈电流的单独调节，电机仅在实际需要的电流下运行。这简化了可用电机的选择，并防止了不必要的加热。由于这会影响能耗和热负荷，因此对整个系统的使用寿命有积极影响。通过使用可独立调节的保持、升压和额定电流值，实现了完全的灵活性。微步的电流会自动调整到配置的电流值。
电机自动识别系统在静止状态下是一个巨大的帮助。步进电机模块可以使用其线圈特性来识别连接的电机，并以模拟值的形式产生反馈。这不仅可以检测接线错误，还可以检测错误使用的不正确电机类型。失速检测机构被集成以分析电动机负载。失速的检测是通过可配置的阈值来定义的。这允许在许多不同类型的应用中精确地检测过载或电机静止。
简短描述
用于控制步进电机的I/O模块2个全桥
一般信息
B&R ID代码0x1DCB
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
电机状态是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出4x M12，A编码
I/O电源M8，4针
功耗
X2X链路电源0.75 W
内部I/O
24 VDC时1.7 W
48 VDC时2 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
电机桥-动力装置
数量2
2相双极步进电机（全桥）
标称电压24至38.5 VDC?25%
标称电流3 A
大电流/电机5 A持续2 s（在大3 A下至少10 s的恢复时间后）
大电流/模块8 A
控制器频率38.5 kHz
直流母线电容200?F
步长分辨率每完整步长256微步
I/O电源
标称电压24至38.5 VDC?25%
功耗
传感器电源大值。0.96 W
综合保护
反极性保护无

贝加莱CPU模块X20CP1301
