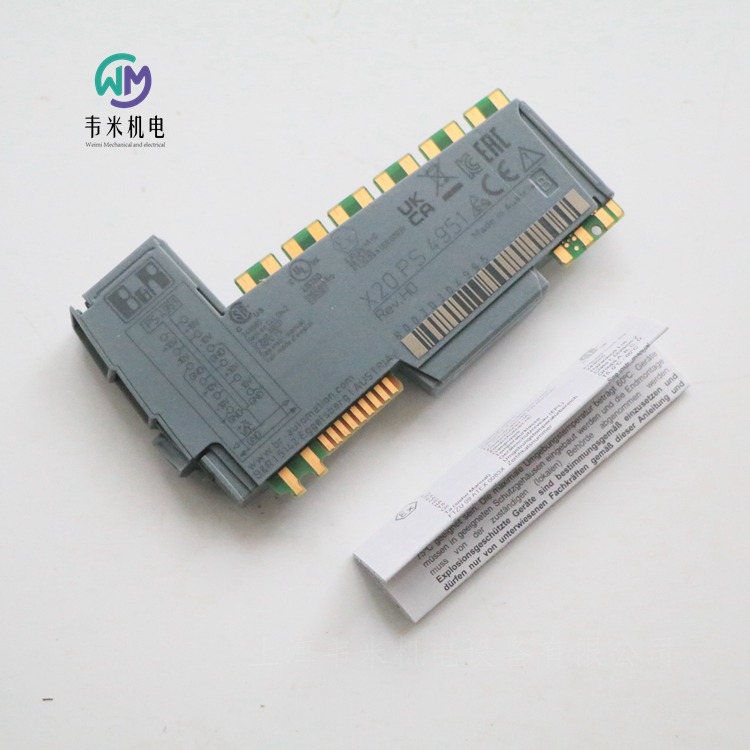

B&R电路监测模块X20PS4951，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R电路检测模块
物料号:
X20PS4951
描述:
断路和短路检测
电位计输入的简单实现
4倍电源
为了连接电位计，必须首先为模块提供适当的电压。电位计电源模块可用于为四个电位计提供?10 V的电压。使用标准模拟输入模块评估数据。
简短描述
系统模块4个电位计的电源（?10 V）
一般信息
B&R ID代码0x1F43
状态指示灯电位计电源监控每个通道、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.8 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电位计电源
电源数量4
电压?10 V
电位计电阻1 kΩ至10 kΩ
大负载。每个电源通道20毫安
短路保护是
基本精度
25?C时为10 V?0.12%
-25?C时为10 V?0.21%
25?C时为20 V?0.165%
通道和母线之间的绝缘电压500 V
大漂移
10伏?0.00012%/?C
-10伏?0.00032%/?C
20伏?0.00022%/?C
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R电路检测模块
物料号:
X20PS4951
描述:
断路和短路检测
电位计输入的简单实现
4倍电源
为了连接电位计，必须首先为模块提供适当的电压。电位计电源模块可用于为四个电位计提供?10 V的电压。使用标准模拟输入模块评估数据。
简短描述
系统模块4个电位计的电源（?10 V）
一般信息
B&R ID代码0x1F43
状态指示灯电位计电源监控每个通道、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.8 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电位计电源
电源数量4
电压?10 V
电位计电阻1 kΩ至10 kΩ
大负载。每个电源通道20毫安
短路保护是
基本精度
25?C时为10 V?0.12%
-25?C时为10 V?0.21%
25?C时为20 V?0.165%
通道和母线之间的绝缘电压500 V
大漂移
10伏?0.00012%/?C
-10伏?0.00032%/?C
20伏?0.00022%/?C
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5 0.2mm

贝加莱B&R总线控制器电源模块
物料号:
X20PS9400
描述:
总线控制器、X2X链路和内部I/O电源的电源
馈电和总线控制器/X2X链路电源电气隔离
可通过同时操作多个电源模块实现总线控制器/X2X链路电源的冗余
服务接口（RS232）
电源模块与X20总线控制器一起使用。它配备了用于总线控制器、X2X链路和内部I/O电源的馈线。
简短描述
电源模块用于总线控制器、X2X链路电源和I/O的24 VDC电源模块
接口1x RS232服务接口
一般信息
B&R ID代码0x1F8C
状态指示灯过载、运行状态、模块状态、RS232
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
RS232数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
总线控制器/X2X链路电源输入
输入电压24 VDC-15%/ 20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
总线控制器/X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/ 20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
接口
服务接口
信号RS232
使用12针接线板X20TB12进行的变体连接
大传输速率115.2 kbit/s
电气特性
电气隔离
BC/X2X链路电源与BC/X2X链路电源隔离
I/O电源未与I/O电源隔离，RS232未与总线隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5?C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额—参见“减额”一节。
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线底座X20BB8x。
间距12.5 0.2mm


贝加莱B&R总线模块
物料号:
X20BM13
描述:
单宽SafeIO模块的总线模块
内部I/O电源是连续的。
总线模块是所有单宽安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块，用于X20 SafeIO模块，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
间距12.5 0.2mm

贝加莱B&R总线模块
物料号:
X20BM33
描述:
安全IO模块的总线模块
内部I/O电源是连续的。
总线模块是所有安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块，用于X20 SafeIO模块，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0-55?C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55?C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60?C
垂直安装方向-25至50?C
减额-
储存-40至85?C
运输-40至85?C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
节距25 0.2mm

贝加莱B&R模拟输出模块
物料号:
X67AO1223
描述:
4个模拟输出?10 V
初始阶段集成启用继电器
非常短的循环时间
所有通道上的佳屏蔽接地
该模块配备了4个输入，分辨率为12位数字转换器。输出信号范围为?10 V。
简短描述
I/O模块4模拟输出?10 V
一般信息
B&R ID代码0x16F3
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输出4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 4 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60?C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
功耗
执行器电源大值。12 W
模拟输出
输出?10 V
数字转换器分辨率12位
所有输出的转换时间为400?s
整个范围内输出变化的稳定时间约。1毫秒
开关打开/关闭行为启动和错误的内部启用继电器
输出保护电源电压接线保护，防短路
输出格式示例：INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
每个通道的大负载。?10 mA，负载≥1 k?
输出滤波器一阶低通滤波器/截止频率2.5 kHz
大增益漂移0.012%/?C
大偏移漂移0.015%/?C
大负荷变化引起的误差。0.01%，从10 MΩ开始→ 1 kΩ，电阻
非线性度<0.15%
通道和母线之间的绝缘电压500 V
打开/关闭电源时的输出响应启用继电器在定义值≠0时打开，默认设置=10 k? 至GND
防短路
限流?40 mA
至致动器或I/O电源是
至GND是
25?C和10kΩ负载下的大误差
增益0.15%
偏移0.05%
执行器电源
电压输入/输出电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
