AIRTEC气动电磁阀配件KN-063-DRS，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC电磁阀KN-05、KN-55系列
技术特点
连接：G1/4，Namur
流量  780NL/min
压力范围  3...10bar
标称宽度：6 mm
温度范围：-10?C… 70?C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急装置。用螺丝刀驱动。
KN-55型配备了防潮磁性线圈和磁铁上的附加密封。
包括安装螺钉、编码销和O型环。
KN-05-310-HN-xxx
KN-55-310-HN-xxx
二位三通，单线圈，空气弹簧复位，静止位置关闭
KN-05-311-HN-xxx
KN-05-311-HN DC24V
KN-55-311-HN-xxx
二位三通，单线圈，机械弹簧复位，静止位置关闭
KN-05-510-HN-xxx
KN-55-510-HN-xxx
二位五通，单线圈，空气弹簧复位
KN-05-511-HN-xxx
KN-05-511-HN 23-SP-011-412
KN-05-511-HN 108-030-1160
KN-05-511-HN DC24V
KN-55-511-HN-xxx
二位五通，双线圈，机械弹簧复位
KN-05-520-HN-xxx
KN-05-520-HN DC24V
KN-55-520-HN-xxx
二位五通，双线圈，空气弹簧复位
KN-05-530-HN-xxx
KN-55-530-HN-xxx
三位五通，中间位置关闭
KN-05-533-HN-xxx
KN-55-533-HN-xxx
三位五通，中间位置常开
-441 12VDC 4,2 W
-461 12V DC 2,2 W
-442 24V DC 4,2 W
-O42 24V DC 4,2 W
-462 24V DC 2,2 W
-O62 24V DC 2,5 W
-452 24VAC 7/4 VA
-456 115 VAC 7/4 VA
-457  230 VAC 7/4 VA

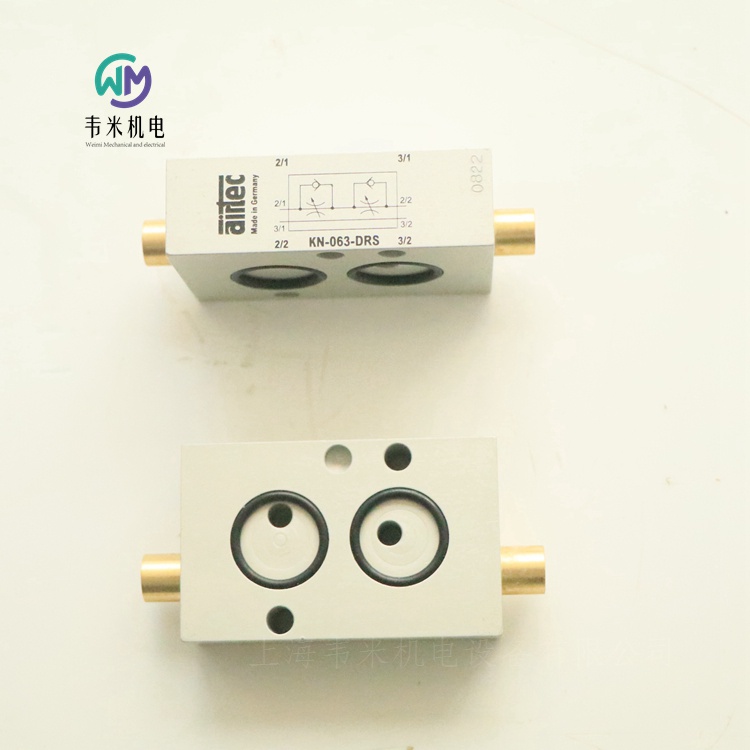

AIRTEC电磁阀配件KN-063-DRS

德国AIRTEC爱尔泰克单向节流阀DR系列
技术特点
连接：M5…G1/2
标称宽度：0.5…7 mm
温度范围：-10?C… 70?C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
外壳材料：铝阳极氧化，密封件：NBR
可以通过调节节气门轴来调节节气门方向上的空气流量。与节气门方向相反，空气流经非节流单向阀。
节流阀轴通过调整衬套中的摩擦环固定，以防意外调整，阀DR-10通过锁紧螺母固定。测量摩擦力，以便用手轻松旋转主轴。
订货型号：DR-25 DR-18 DR-14 DR-10
连接M5 G1/8 G1/4 G1/2
标称宽度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
标称宽度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作压力（bar）0.5...10 0.5...10 0.5...10 2...10
重量（kg）0.034 0.040 0.098 0.215


真空发生器概念
柱型发生器由气缸的几何形状而得名。发生器分散吸收供应压力，按照内部的路线达到发生器的中心。气流通过挡板上的孔向下运动，并且沿各个方向加速，直到在喷射点1达到所需的分速度或者超音速。在这一点空气扩散形成真空（文氏管原理)。在点2处,加速的气流与吸进的空气混合。在点3处，空气速度减小，气流通过空气消声器直接向上运动。在点2的外径处钻了许多真空接管口，用来连接一个发生器上的几个吸盘。
所有的接管口都保持真空，即便一个或几个吸盘接近空气压力。此时不需要附加的阀门或者压力控制器。这样可减少启动成本，增加操作安全性。
新的机体设计使得发生器具有高效率。真空度达到40%以上，与多相真空发生器相比，在同样的耗气量下,柱型发生器就可以保持良好的性能。这种简洁的形式，轻便的设计，为真空技术的应用开辟了新的领域。
德国AIRTEC爱尔泰克真空发生器
带有一个真空口大真空度为85%。
型号：HV-80  HV-150  HV-300  HV-600
订货号：43-002-009-001  43-002-017-001  43-002-035-001  43-002-0636-001
大真空度：80%  85%  85%  85%
空气消耗：  88 Nl/min  170 Nlmin  350 NI/min  630 Nl/min                                           (0.090 Cv)   (0.173 Cv)   (0.356 Cv)   (0.640 Cv)
压力范围：4-5 bar        4-5 bar       4-5 bar       4-5 bar
               (0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0%     41 Nl/min    92 NI/min    154 NImin    210 Nl/min
         (58-72.5 psl)   (0.093 Cv)   (0.156 Cv)   (0.213Cv)
20%   31 Nl/min    78 Nl/min     130 NI/min    167 Nl/min
          (0.042Cv)      (0.079 Cv)     (0.132Cv)        (0.170 Cv)
40%    21 NlImin    59 NlImin    102 Nl/min      126 Nl/min
          (0.021 Cv)    (0.060 Cv)     (0.104 Cv)        (0.128 Cv)
60%    10 Nl/min    33 Nl/min    57 Nlmin         77NImin
          (0.010Cv)      (0.033 Cv)     (0.058 Cv)        (0.078 Cv)
1升的扩散时间
20%    0.140s    0.060 s    0.035s    0.025 s
40%    0.480 s   0.190s     0.110 s   0.085 s
60%    1.220 s   0.420s     0.250 s   0.190 s
德国AIRTEC爱尔泰克真空发生器订货型号：
HV-133
HV-333
HV-533

德国AIRTEC爱尔泰克气控阀L-25系列：
技术特点
连接：M5
标称宽度：3.2mm
温度范围：-10?C… 70?C
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝，不锈钢和Ms版本，符合2014/34/EU（ATEX）。
气动换向阀。向阀门施加压力。
设计与功能
当控制口10或12气动信号换向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的阀适用于防爆场合，符合欧洲94/9/EG (ATEX)防爆标准。
L-25-311
二位三通，单线圈，机械弹簧
L-25-320
二位三通，双线圈
L-25-511
二位五通，单线圈，机械弹簧
L-25-520
二位五通，双线圈
订货型号：L-25-311 L-25-320 L-25-511 L-25-520
工作压力（bar）：1...10bar
控制压力（bar）：2...10bar
流量（Nl/min）：160Nl/min
重量（kg）：0.065kg、 0.068kg、 0.084kg、 0.085kg

德国AIRTEC爱尔泰克气控阀L-28系列
技术特点
连接：G1/8
标称宽度：6 mm
温度范围：-10?C… 70?C
工作压力：0...10bar
流量：600 Nl/min
重量：0.3kg
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和符合2014/34/EU（ATEX）的M型。
设计与功能
当控制口10或12有气信号时阀换向。
L-28-320-Q适用于真空(-0.95…10 bar/-14…175 psi)L-28系列的阀适用于防爆场合,符合欧洲94/9/EG (ATEX)
L-28-311
二位三通，单线圈，机械弹簧
L-28-320
二位三通，双线圈
L-28-511
二位五通，单线圈，机械弹簧
L-28-520
二位五通，双线圈
订货型号：
L-28-311
L-28-320
L-28-511
L-28-520

德国AIRTEC爱尔泰克延时阀VZ系列
技术特点
连接：M5和G1/8
标称宽度：3.2和6 mm
温度范围：-10?C… 70?C
工作压力：3...10bar
控制压力：3...10bar
标称宽度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、  0.36kg、 0.35kg
阀门版本：
二位三通
可用时间范围：
0.25…5秒
0.5…10秒
1…20秒
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms。
气动换向阀，启动延迟可调。通过施加压力，在设定时间过去后改变阀门。信号删除后，阀门立即复位。1处的压力连接导致功能“静止位置关闭”，3处的压力接头导致功能“停止位置打开”。
设计与功能
此阀可用于常开或常闭两种状态.
常闭:供气口1口
常开:供气口3口
VZ
二位三通，单线圈，机械弹簧，可调延时
德国AIRTEC爱尔泰克延时阀VZ系列型号：
VZ-25-310
VZ-18-310
VZ-18-310-20

德国AIRTEC微型气缸CM系列
活塞φ  16...20...25mm
介质  经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30?C… 80?C（高温设计为0… 150?C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10?C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204

德国AIRTEC微型气缸HM系列
活塞φ：8...63mm
接口类型：M5、G 1/8、G1/4、G 3/8.
活塞杆螺纹：M4、M6、M8、M10x1.25、M10、M12、M16.
工作压力:1...10 bar（14.5...145psi）
温度范围:-30?C… 80?C（高温设计为0… 150?C）
介质：过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4Ω级，无腐蚀性成分。
材料气缸管：不锈钢
气缸盖：铝，阳极氧化
活塞杆：不锈钢
密封件：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。
气缸盖和底部通过滚动连接到气缸管。
可根据要求提供特殊冲程长度
HM-标准气缸
HMDE-带有双头活塞杆
HMP-带有可调衬垫
HMPDE-带有双头活塞杆和可调衬垫
设计与功能
双作用气缸带有磁铁、内置垫圈或者可调衬垫。
直径为28,10 and 12 mm的气缸须使用电子开关(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
双作用，位置检测
HMP
双作用，两侧可调，气动末端位置阻尼，位置检测
HDH
双作用，高温型
HDPH
HDP-32-025
HDP-40-025
双作用，两侧可调，气动末端位置阻尼，高温型
HMDE
双作用连续活塞杆，位置检测
HMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国AIRTEC气缸型号：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060


德国AIRTEC爱尔泰克气缸附件线性导向装置LE系列
技术特点
直径：32 mm至100 mm
大行程：1.000 mm
温度范围：-30?C… 100?C
载荷：6...60Nm
重量：0.6...11.6kg
版本：
滑动导轨
循环球导轨
根据ISO 15552，活塞杆气缸的导向装置。
设计与功能
直线导向装置带有循环滚珠轴承或自润滑青铜轴承。适用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的气缸。
CG型号是为低作用力而设计的，仅适用于63 mm的气缸。
气缸须单独订购。
材料：
缸体：铝材（阳极氧化处理）
导杆：镀铬钢
轴刮油装置:NBR
轴承:钢（滚珠轴承)或者烧结青铜
德国AIRTEC爱尔泰克导向装置订货型号：
LE-50-080-HG

德国AIRTEC爱尔泰克气缸NYD系列
技术特点
直径：20 mm至125 mm
双重作用的
大行程：250 mm至400 mm
温度范围：-20?C… 80?C
ATEX：可选
版本：
高温型-10?C… 150?C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：
缸体：铝材（阳极氧化处理）
缸盖：压铸铝，涂漆
活塞杆：不锈钢
密封：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610, 800, 810
双作用、连续活塞杆、集成阻尼盘、位置检测
620
双作用、防旋转、连续活塞杆、集成阻尼盘、位置检测
200,600
标准型，外螺纹
210,610
标准型，内螺纹
220,620
带防扭曲保护
202,602
高温设计（有效位置检测可达80?C），外螺纹
212,612
高温设计（有效位置检测可达80?C），内螺纹
222,622
高温设计（有效位置检测可达80?C），防旋转，内螺纹
800
连续空心钻孔活塞杆，外螺纹
810
连续空心钻孔活塞杆，内螺纹
德国AIRTEC爱尔泰克短行程气缸型号：
NYD-040-200-210
NYD-080-360-210

德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20?C… 80?C
双作用气缸
版本：
高温型-10?C… 150?C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-025-015-200
