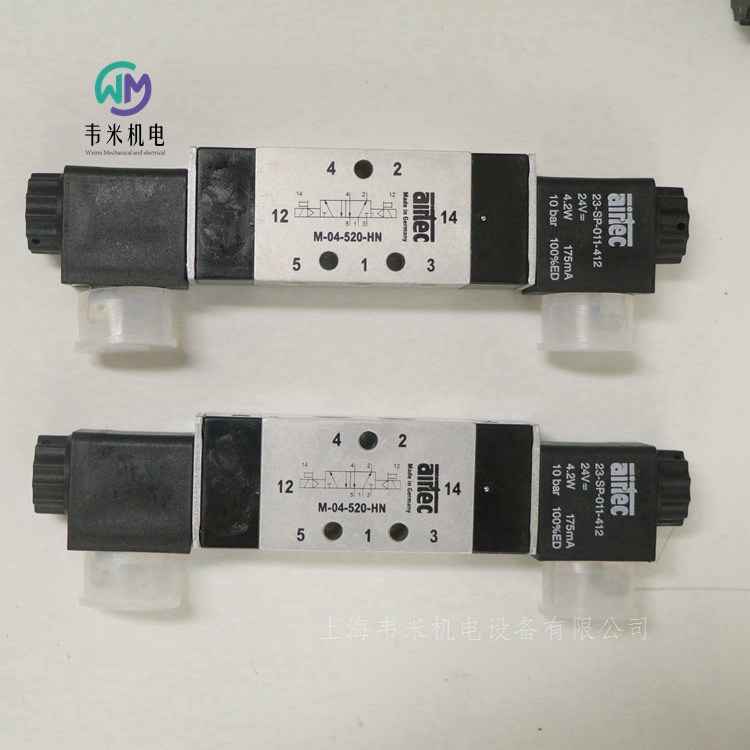

AIRTEC电磁阀M-04-520-HN 24V,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!
德国AIRTEC电磁阀M-04系列
技术特点
连接:G1/8
标称宽度:4 mm
流量: 360Nl/min
温度范围:-10?C… 70?C
防护等级:IP 65
ATEX:可选
阀门型号:
3/2路
二位五通、三位五通
可用电压:
直流:12V,24V
交流:24V、115V、230V
介质过滤、无油和干燥压缩空气,符合ISO 8573-1:2010,7:2:4?级,无腐蚀性成分。作为减损,压力露点须至少比低环境温度低10?C。
材料外壳:铝阳极氧化,塑料,密封件:NBR和POM,
内部零件:铝、不锈钢和Ms
根据EN 60529,防护等级为IP 65
可提供符合2014/34/EU(ATEX)的版本。
电动柱塞阀。接通电压后,阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
AIRTEC爱尔泰克二位三通电磁阀
M-04-310-HN
M-04-311-HN
M-04-320-HN
MO-04-310-HN
AIRTEC爱尔泰克二位五通电磁阀
M-04-510-HN
M-04-510-HN 23-SP-011-412
M-04-511-HN
M-04-520-HN
AIRTEC爱尔泰克三位五通电磁阀
M-04-530-HN
M-04-533-HN
德国AIRTEC公司是生产气动元件的企业,具有30多年的生产经验。它的总部坐落于德国法兰克福市郊的科伦贝格(Kronberg),生产位于斯图加特附近的罗依特林根(Reutlingen)。AIlRTEC在20多个国家和地区拥有子公司和合作企业,为客户提供优质便捷的服务。
AIRTEC属于气动自动化领域,具有技术力量,以及高质量解决各类技术问题的能力,同时为客户提供品质、科技的产品,并以很低的维修率给客户带来巨大的利益。
注重质量是本公司的一贯的经营宗旨,“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位,这一宗旨始终贯穿于各个部门,贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外,AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。
AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构,它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。
1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬,它的膨胀非常有限。
2)阀套由不锈钢制成,阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状,其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒,并由气流带走。这种抗污染的结构非常有效,使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时,由于AIRTEC阀特有的阀芯结构,密封圈也不会和阀套相互粘连,从而可以正常开启。
5)和同样规格尺寸的阀相比,AIRTEC的阀具有更大的流量。
1.管式阀安装:螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀:3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板:带共用进气口适合于安装1-12个,3/2,5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05,M-07,P-05和P-07。
4.P-R-S气路板:带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04,M-05,M-07,P-05和P-07。
5.塑料气路板:带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05,MF-25和MF-07。
6.模块气路板:模块化P-R-S口气路板,可扩展,带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09,KM-10。
7.板式阀安装:于安装5/2和5/3阀,其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07,MC-20,MD-20.
8.可扩展气路板:此模块气路板为可扩展型,有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。
阀岛带多针插头,ASl,现场总线和 Interbus总线4-24个阀,G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19阀的数量
M接口形式
设计与功能
通过多芯电缆,控制信号从控制器传输到阀岛,从而大大减少安装工作量。阀岛上不仅有电气多针插头,而且还带有LED指示灯,手控按钮和内部过压保护电路。
G1/4的接口(2100NI/min/2.134Cv)的阀需要占用2个阀位。
以上的订货号中仅包含气路板。阀及多针插头电缆需另外注明。
供货时,阀岛已完全组装完毕,并通过工厂性能测试。
电磁阀KF-09,KF-10
工作压力范围 3...8bar
温度范围 10℃... 50℃
防护等级 IP 56根据标准EN 60529
标准电压 24VDC -10%... 15%
功耗 2.5w
输出信号 极性保护电路和内插的浪涌吸收保护电路
材料:阀体:铝(阳极氧化)、塑料;密封圈:NBR和POM;内部零件:铝、黄铜、不锈钢。
重量 0.2kg 0.37kg
AIRTEC二位五通换向阀
KF-09-511-HN
KF-09-510-HN
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442
德国AIRTEC爱尔泰克电磁阀
技术特点
连接:G1/4
标称宽度:9 mm
温度范围:-30?C… 80?C
工作压力:3...8bar
防护等级:IP 65
阀门版本:
二位五通、三位五通
可用电压:
直流:12V,24V
防护等级:符合EN 60529的IP 65
接口
ICK-09: G1/8
ICK-10: G1/4
标称宽度
ICK-09: 6 mm
ICK-10: 9 mm
介质:根据ISO 8573-1:2010,7:2:4级,过滤、无油和干燥的压缩空气,无腐蚀性成分。作为减损,压力露点必须至少低于低环境温度10?C。
材料:外壳:铝阳极氧化,密封件:FKM和PU,内部零件:铝、不锈钢和Ms
电磁换向阀。接通电压后,阀门切换。阀门配有锁定手动辅助驱动装置。通过螺丝进行驱动。
ICK-09-511-HN-xxx
ICK-10-511-HN-xxx
二位五通,单线圈,机械弹簧
ICK-09-520-HN-xxx
ICK-10-520-HN-xxx
二位五通,双线圈,机械弹簧
ICK-09-530-HN-xxx
ICK-10-530-HN-xxx
三位五通,双线圈,中间位置关闭
德国AIRTEC阀岛RE-46
技术特点
工作连接:G1/8
标称宽度:6 mm
温度范围:-10?C… 50?C
信号:4至24
阀门型号:
2 x 3/2路、二位五通、3/3路
电气连接:
Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen
温度范围-10?C… 50?C
介质过滤、无油和干燥压缩空气,符合ISO 8573-1:2010,7:2:4?级,无腐蚀性成分。作为减损,压力露点必须至少比低环境温度低10?C。
材料外壳:铝阳极氧化,塑料,密封件:NBR
根据EN 60529,防护等级为IP 65
带有集电器连接、集成LED显示屏和保护电路的阀门/基板系统。阀端可在每个站上配备2 x 3/2通阀、5/2或5/3通阀。所有端口都可以从前面访问。
阀门终端交付时已完全组装和测试。阀门根据其功能进行布置。高位编号(KF-46-534-HN)安装在电气连接件上,低位编号(KV-46-210/2-HN)远离电气连接件安装,密封板(RE-46-V-EP)安装在连接件阀门后面。订购时必须其他顺序。
AIRTEC爱尔泰克阀岛
RE-46/04-G-M-1
RE-46/06-G-M-1
RE-46/08-G-M-1
RE-46/10-G-M-1
RE-46/12-G-M-1
RE-46/14-G-M-1
RE-46/16-G-M-1
RE-46/18-G-M-1
RE-46/20-G-M-1
RE-46/22-G-M-1
RE-46/24-G-M-1
RE-46/04-G-AS3
RE-46/08-G-AS3
RE-46/12-G-AS3
德国AIRTEC电磁阀KF-46系列
根据端子类型的工作连接
温度范围-10?C… 50?C
电压:24VDC ?10%
功耗:1.3W
防护等级:IP65
工作原理:2.5...8bar
标称宽度:4.5mm
介质过滤、无油和干燥压缩空气,符合ISO 8573-1:2010,7:2:4?级,无腐蚀性成分。作为减损,压力露点必须至少比低环境温度低10?C。
材料外壳:铝阳极氧化,塑料,密封件:NBR,
内部零件:铝、不锈钢和Ms
额定电压24V DC,?10%
每磁铁功耗1.3 W
根据EN 60529,防护等级为IP 65
电动柱塞阀。接通电压后,阀门切换。阀门配备有应急锁定手动驱动装置。使用螺丝通过端子盖进行操作。
KF-46-210/2-HN-S12
2x二位二通,单线圈,空气弹簧复位,全部关闭
KF-46-310/2-HN-S12
2x二位三通,单线圈,空气弹簧复位,全部关闭
KF-46-312/2-HN-S12
2x二位三通,单线圈,空气弹簧复位,全部打开
KF-46-314/2-HN-S12
2x二位三通,单线圈,空气弹簧复位,1个位置打开,1个位置关闭
KF-46-510-HN-S12
二位五通,单线圈,空气弹簧复位
KF-46-511-HN-S12
二位五通,单线圈,机械弹簧复位
KF-46-520-HN-S12
二位五通,双线圈
KF-46-530-HN-S12
三位五通,中间位置关闭
KF-46-533-HN-S12
三位五通,中间位置通风
KF-46-534-HN-S12
三位五通,中间位置通风
AIRTEC电磁阀M-04-520-HN 24V
