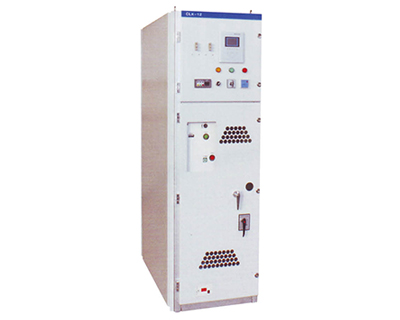

CLK-12

箱型固定式金属封闭开关柜

体积小

造型美观

性能稳定

CLK-12 箱型固定式金属封闭开关柜系川力电气( 中国) 有限公司自主研发生产的集智能化、环卫型、结构紧凑的新一代小型化产品。

本产品适用于环网供电单元、发电厂、变电使用。特别适用于工矿企业、住宅小区、学校、 高层建筑等场所的配电的控制与保护；能满足变电所、箱式变电站、开闭所和电缆分接箱等成套 产品的配 电自动化及其它要求。

使用环境条件

1、海拔高度矣≤ 1000m；

2、周围空气温度：-25℃～ 40℃；

3、空气相对湿度：日平均值不大于95%；月平均均值不大于90%；

4、周围空气没有明显地受到有害气体的污染；

5、无剧烈震动，地震烈度不超过8 度；

注：当使用环境条件不同或有特殊要求时，需与制造厂协商

产品引用标准

GB311.1-1997 交流输变电设备的绝缘配合。

GB1984-2003 高压交流断路器。

GB3084-2004(3 ～ 3.6kV) 高压交流负荷开关。

GB1985-2004 高压交流隔离开关和接地开关。

GB3309-1989 高压开关设备常温下的机械试验。

GB7675-1987 交流高压断路器开合电容器组试验。

GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求。

DL/T403-2000 12-40.5kV 户内高压真空断路器订货技术条件。

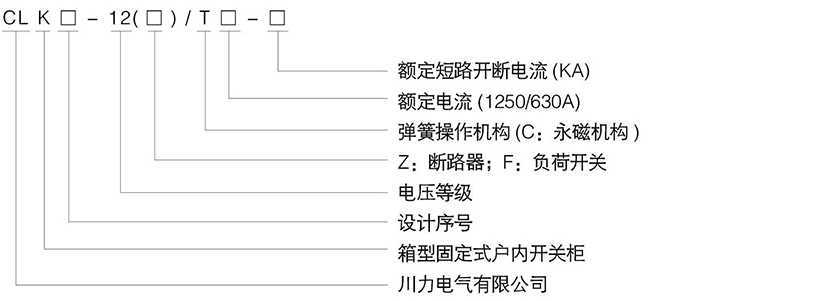

产品型号说明

产品结构特点

1、结构小型化，比传统真空断路器、真空负荷开关、组合电器组成的环网柜体体积减少近占用 空间40%，节省电力工程总体投资。

2、开关柜上部包括母线室、仪表室、一次主元件室、进出电缆室。

3、开关柜设隔离开关、真空断路器、接地刀，三者之间配有可靠的联锁，隔离开关具有明显的断口，可清楚的观察到开关状态。

4、操作机构采用一种全新型结构，用强制性机械闭锁方式达到“五防”功能要求，具有操作简 便，安全可靠等特点。

5、开关柜柜体金属全封闭设计，接地可靠，柜顶柜后留有虚封的泄压口。

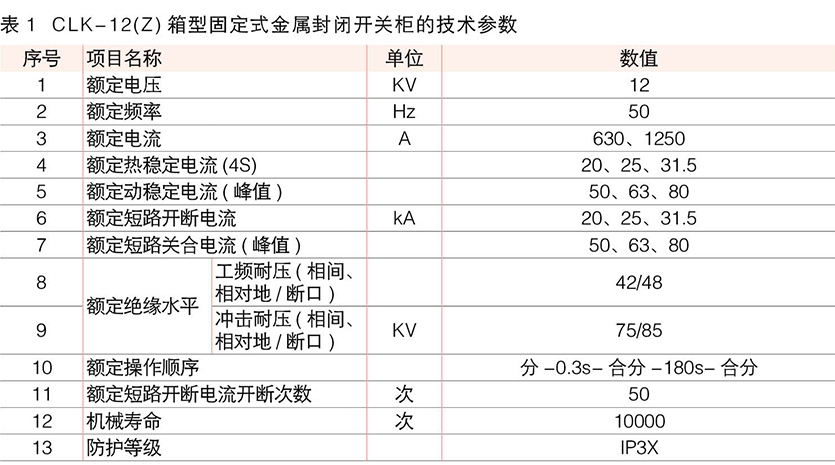

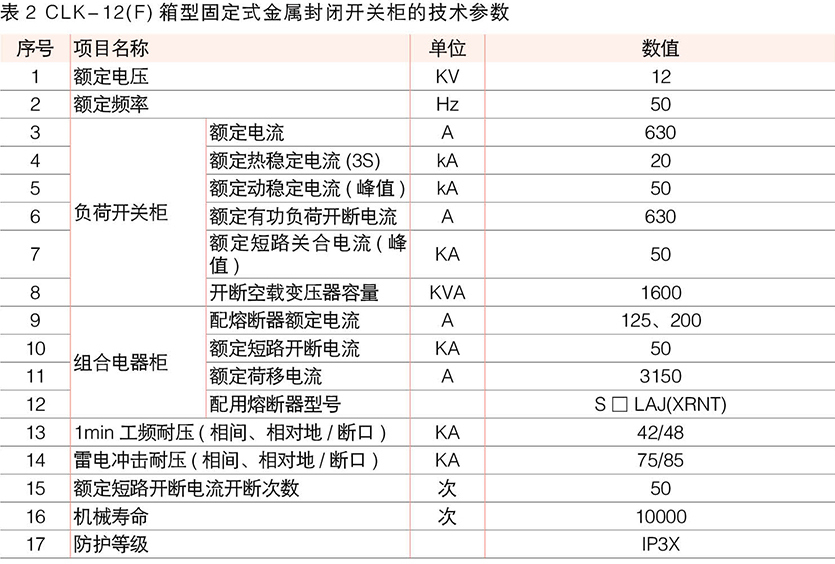

技术参数

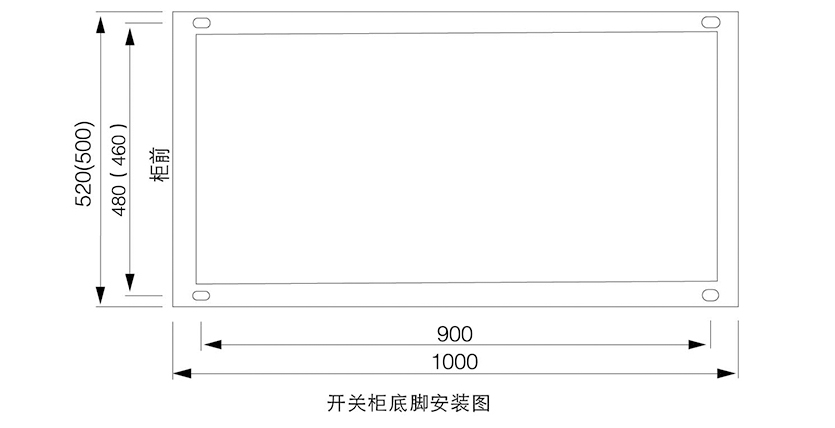

安装基础图

操作说明

送电：关闭柜门－－－操作手柄顺时针旋转分接地开关、合隔离开关－－－合断路器（负荷开关）

停电：分断路器（负荷开关）－－－操作手柄逆时针旋转分隔离开关、合接地开关－－－打开柜门

联锁说明

断路器

采用新型操作机构，只有下门关上、断路器分闸位时，才能操动机构，分合隔离开关、接地开关；

隔离开关、与接地开关采用同轴操作，避免了误操作；

接地开关分闸时，下门打不开。

负荷开关

当负荷开关合闸时，隔离开关/ 接地开关锁定；

当隔离开关分闸，负荷开关被锁定（不能误合负荷开关）；

接地开关分闸时，下门打不开；

隔离开关与接地开关联动；

下门没关上时，隔离开关不能合闸。

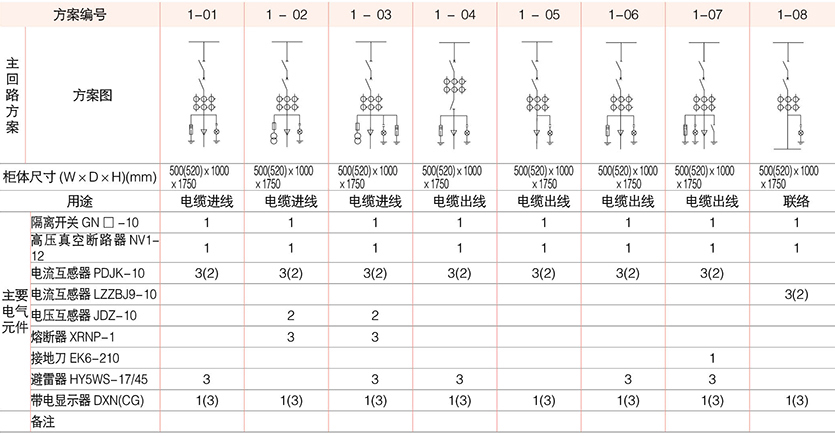

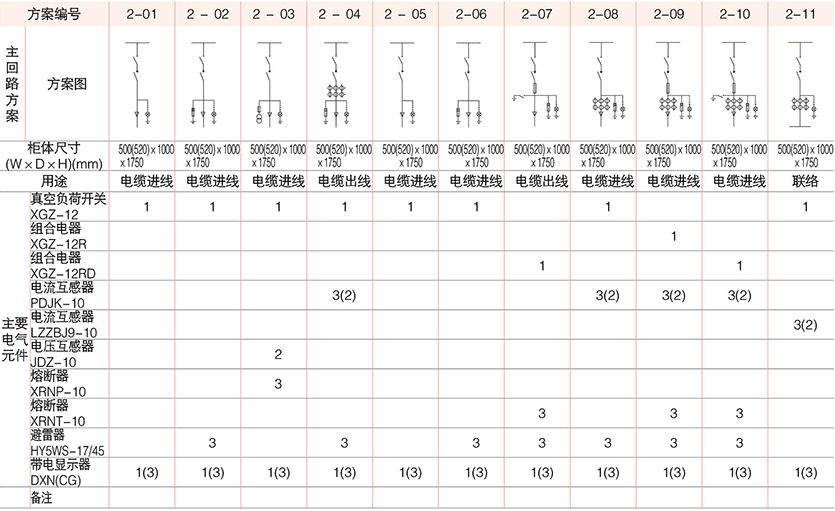

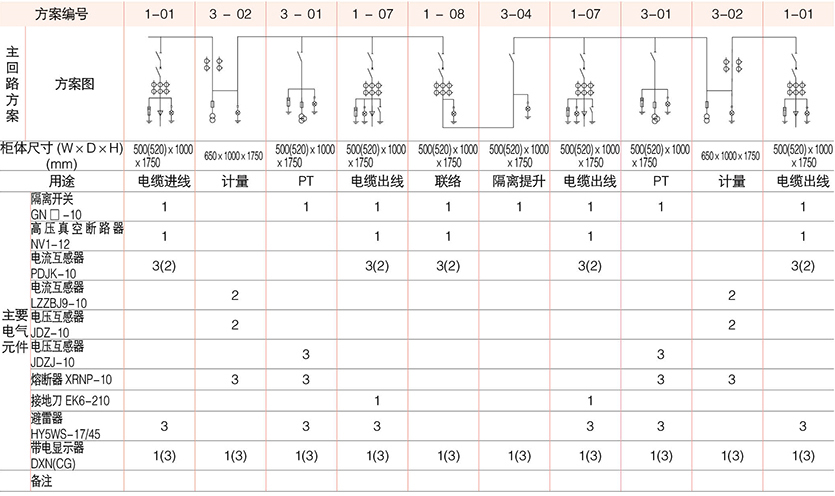

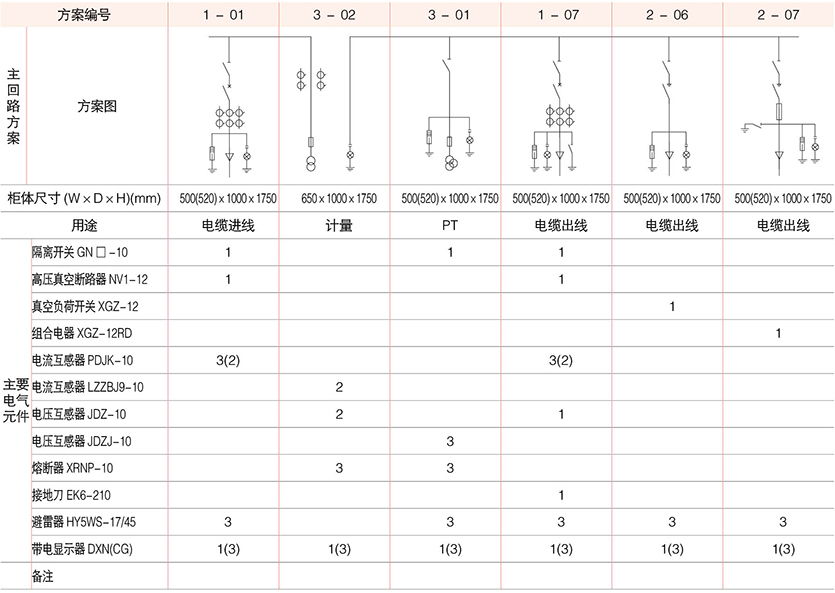

典型配电方案

一进三出

双电源单母线分段

一次方案图
