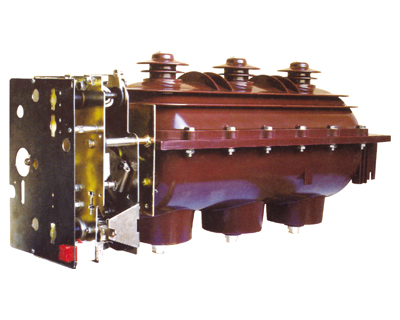

FLN36-12D

六氟化硫负荷开关

体积小

造型美观

成本低廉

性能稳定

FLN36-12D、FLRN36-12D型户内交流高压六氟化硫负荷开关及负荷开关-熔断器组合电器是我公司消化吸收国外先进技术，结合我国的运行要求，自行设计研制而成。该产品经全面型式试验，性能符合GB3804《3～63KV交流高压负荷开关》、GB16926《高压负荷开关-熔断器组合电器》、IEC60265。IEC60420标准要求。该产品具有“合一分一接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，特殊的动密封和固定密封设计，密封可靠，是装备城市电网的新一代高压开关设备。

本产品适用于三相交流 10kV、50Hz的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站等场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。

使用本开关的改进型环网柜，适宜于海拔较高地区 (3800m以下)。

1 海拔高度：1000m 及以下;

2 环境温度：-15℃～ 40℃;

3 相对湿度：日平均值不大于 95%; 月平均值不大于90%;

4 周围空气不受烟、尘埃、腐蚀性或可燃气体、水蒸汽或盐雾的明显污染 ;

5 无经常性的剧烈振动。

1、负荷开关和组合电器由相同的绝缘躯壳开关本体、各自的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。

2、上下躯壳由环氧树脂注射而成，构成充气内腔，公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态，在基本手力弹簧贮能操动机构上可加装电动合、分闸，实现遥控操作，供用户选择。

3、机构箱正面可配有 SF6气体压力表，设有位置指示，压力表用于监视SF6气体压力变化。位置指示装置直接与动触头传动轴联接，指示动触头的工作位置绝对可靠。

4、躯壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。

5、负荷开关与接地开关、接地开关与前门 (开关有此联锁，供配柜时使用)均有可靠的机械联锁。
