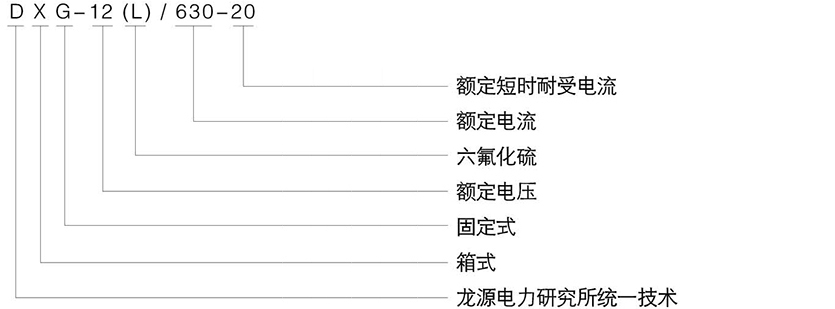

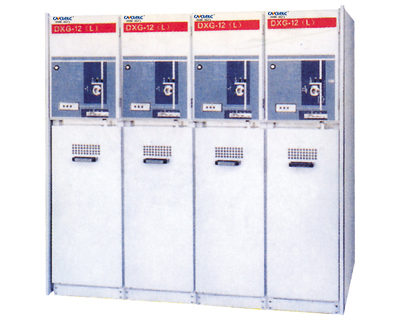

DXG-12(L)户内交流高压 SF6环网柜

体型小

巧安装方便

性能稳定

免维护

环网柜适用于三相交流 50Hz，额定电压12kV的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。

特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。

1、海拔高度：不超过 1000m;

2、环境温度：-25℃～ 40℃;

3、空气相对湿度：日平均值不大于 95%，月平均值不大于90%;

4、周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等 ;

5、地震烈度：＜ 8度;

6、在超过 GB3906规定的正常的环境条件下使用时，用户和制造厂协商。

环网柜由母线室、负荷开关室( 或断路器室)、电缆室、操动机构、联锁机构和低压控制室以及测量或计量回路等部分组成。各隔室钢板分隔, 可避免故障部位影响到邻室。

母线室

母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜，母线呈水平布置。
可方便地扩展。

主开关室

负荷开关室

开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6 气体作灭弧和绝缘介质，在操作轴引出端设有二个透明的热压成型的塑料端盖，透过它可以观察触头位置。

开关室内可根据用户要求加装SF6 气体压力表。

断路器室

断路器室位于柜体下部，可根据用户需要装配专用的真空断路器，其容量可以满足正常投切和分支网络的操作以及特殊情况下短路电流的开断等。

电缆室

电缆室主要用于电缆连接，使单芯或三芯电缆可以采用 简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方便电缆安装。

操动机构、联锁机构和低压控制室

带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、计量仪表和保护继电器等。

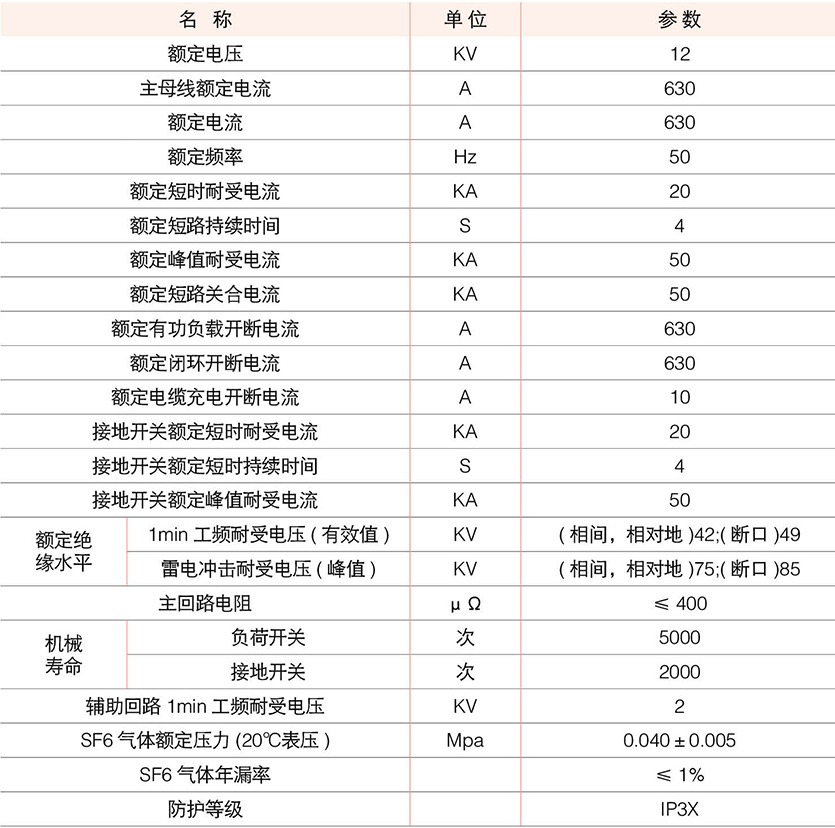

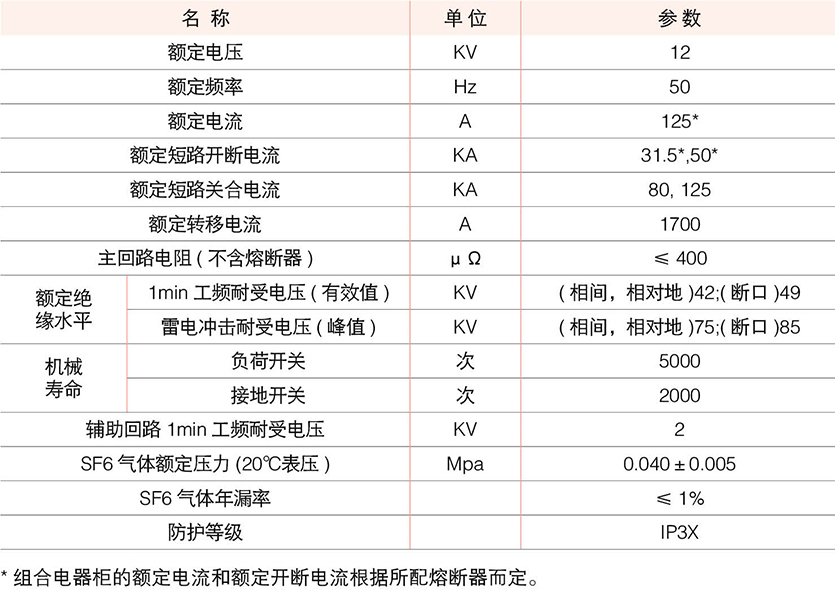

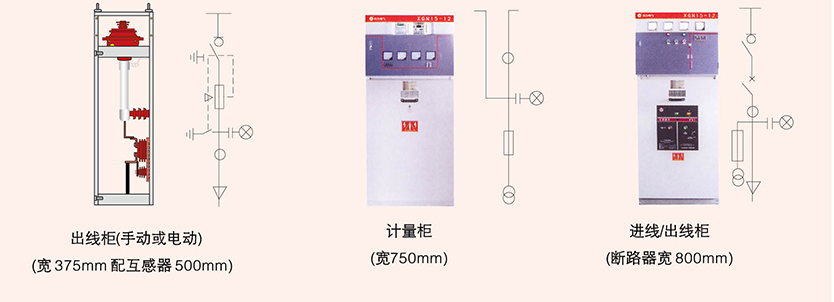

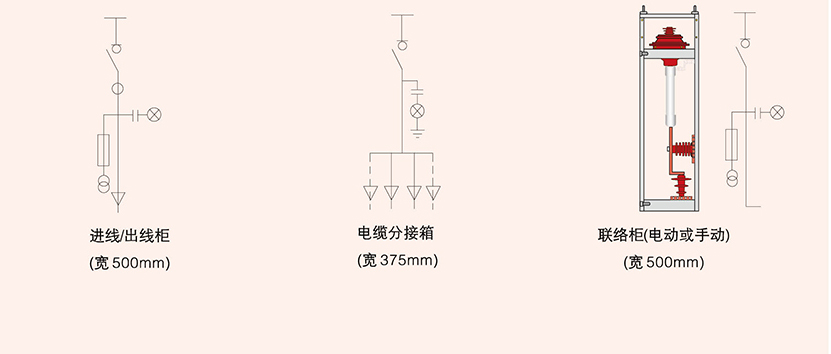

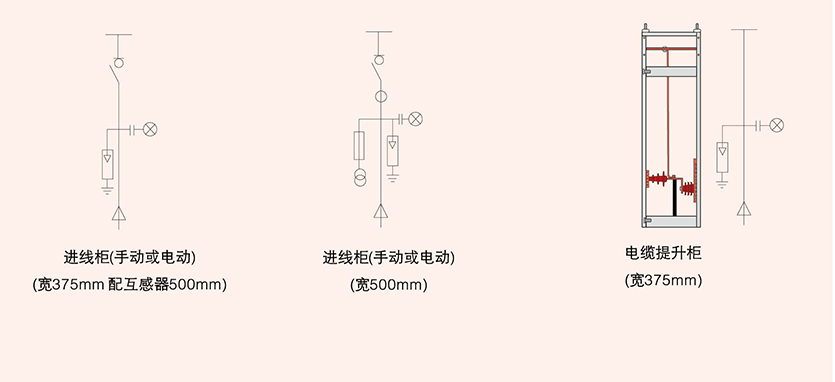

主要技术参数

开关设备订货时应提供下列技术资料:

主电路方案图编号, 用途和单线系统图、额定电压、额定电流, 额定短路开断电流、配电室平面布置图及开关设备的排列配置图等。

开关设各控制、测量及保护功能的要求以及其它闭联锁和自动装置的要求。

开关设备内主要电器元件的型号、规格及数量。

如开关设各之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体数据。

开关设备使用在特殊环境条件时, 应在订货时详细说明。

其它特殊要求。
