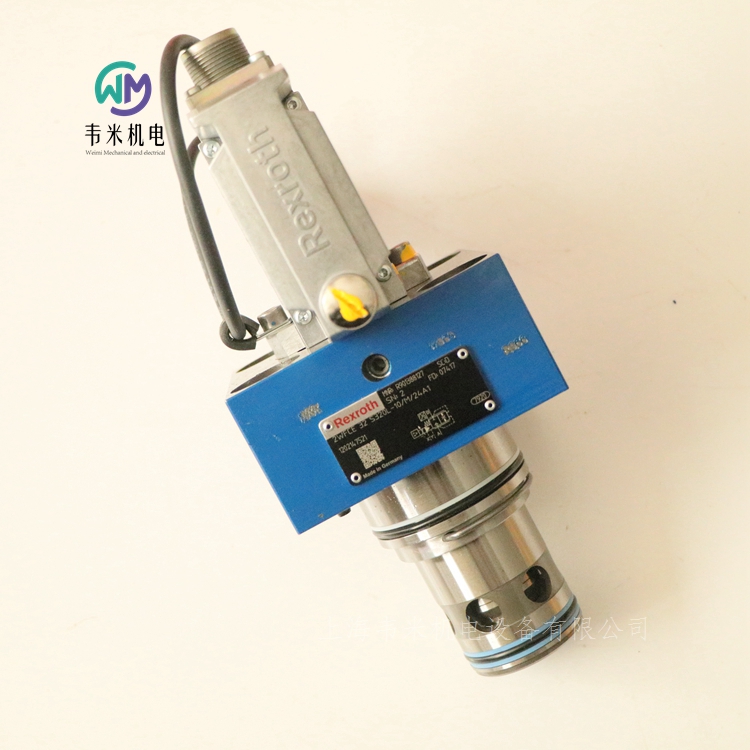

力士乐比例插装阀2WFCE32S320L-10/M/24A1

力士乐比例插装阀2WFCE32S320L-10/M/24A1

价格:16550元浏览:115次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

力士乐比例插装阀2WFCE32S320L-10/M/24A1,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!


力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围  -20 … 60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm?/s
二位二通型号
强度:
-油压阻力高为 420 bar
-高耐振度(符合 DIN EN60068-2)
-环境温度高为 60 ?C
度:
-响应灵敏度高,滞后低
可靠性:
-质量高,设计成熟
标准化:
-安装尺寸符合 ISO 7368
-连接器/接口
柔性:
-可与压力补偿器连接,可提供压力补偿流量控制
安全性:
-断电、电缆中断或断开选通后,会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括:

主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下,先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同,主级 控制腔或者以先导油(主级已关闭)加压,或者已卸载(主级已打开)。控制偏差修正前,将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行,必须遵守以下条件:
流向 A → B(X 连接到 A)
流向 B → A(X 连接到 B)
电源电压故障
如果小电源电压发生故障或低于小电源电压,则启用将断开(仅限接口 B1 和 G1)且在线圈导线电缆中断情况下,集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后,如果满足以下条件,则电子元件将准备就绪:
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA(仅指接口“G1”)
如果上述条件中有一个未得到满足,则控制器和输出级断路,并将插脚 11 (仅指接口“B1”和“G1”)的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”(插脚 F)和“B1”(插脚 6)
“A1”:0.35 V ... 10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -2.5 V 时,节流阀芯处于阀座位置
“B1”:0 V ... 10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -1.5 V 时,节流阀芯处于阀座位置
电气接口“G1”(插脚 6)
4 mA ... 20 mA 对应于 0 % ... 100 % 的阀门开口;当理论值 < 2.7 mA 时,节流阀芯处于阀座位置
注意:
电子元件接口“A1”
在开口方向:若控制值 ≥ 0.5 V 时,则启用阀门
在闭合方向:控制值 ≤ 0.3 V 时(“阀座上”),阀门停用
在开口方向的电气接口“B1”和“G1”:
若已设置使能插脚 3,控制值 > -1 V(“B1”)或 > 2 mA(“G1”),则启用阀门
在闭合方向:若未设置插脚 3,控制值 < -1 V(“B1”)或 < 2 mA(“G1”)(“阀座上”),则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号:
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

博世力士乐减压阀控制和调节部分液压系统中的工作压力,从而影响液压驱动器的功率。
力士乐REXROTH减压阀DR6DP2-5X/210Y
R900413243
公称尺寸 6,P → A,机械操作
高性能范围内的工业液压阀。将供气压力可靠降压至设定值。
连接图 ISO 4401-03-02-0-05
大压力 [bar] 315
大体积流量 [l/min] 60
活塞符号 P → A
连接类型 板式结构
标称尺寸 6
驱动类型 带机械操作
连接数 3
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.580

力士乐REXROTH直动式减压阀
ZDR6D
规格 6
组件系列 4X
大工作压力 350 bar
大流量 50 l/min
叠加阀
油口安装面,符合 ISO 440-03-02-0-05(带或不带孔)
4 个压力等级
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
通道 A、B 或 P 中减压
单向阀,可选(仅限型号“A”)
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀,可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时,通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将被推离压缩弹簧并移动到控制位置,从而使通道 A 中的调定压力保持恒定。
通过控制油路 从通道A2内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时,压力将迫使控制阀芯更加远离压缩弹簧。
这样,通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱,因此压力将不再增加。
弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流,但仅限于型号“A”。
型号“P”和“B”
对于型号“P”,减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”,通道 P 中的压力降低,但先导油可从通道 B 中获得。
注意事项:
如果方向阀处于阀芯位置 P 至 A,则通道 B 中的压力不得超过设置的次级压力。否则,通道 A 中会出现减压现象。
德国力士乐REXROTH减压阀订货号和型号:
R900481125 ZDR6DA1-4X/25Y
R900410813 ZDR6DA2-4X/75Y
R900410815 ZDR6DA2-4X/75YM
R900410849 ZDR6DA2-4X/150Y
R900448490 ZDR6DA3-43/25Y
R900431771 ZDR6DB2-45/75YM
R900409965 ZDR6DP1-4X/25YM
R900409967 ZDR6DP1-4X/75YM
R900410806 ZDR6DP1-4X/150YM
R900483785 ZDR6DP2-4X/25YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
R900483787 ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
R900483788 ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
R900400663 ZDR6DP2-4X/210YMV
R900410865 ZDR6DP3-4X/75YM
R900473199 ZDR6DP3-4X/150YM



博世力士乐减压阀控制和调节部分液压系统中的工作压力,从而影响液压驱动器的功率。
力士乐REXROTH减压阀ZDR6DP2-4X/75YM
R900483786
公称尺寸 6,P2 → P1,机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 3…75 bar
六角外壳,带保护帽
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 50
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.4



力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀,可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀,即,可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时,通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将移动到控制位置,并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时,控制阀芯将继续相对压缩弹簧移动。
这样,通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来,大量液压油将流回油箱,压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流,可选择安装单向阀。
压力计连接可实现对次级压力的控制。



力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型:
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀,可选(型号“A”)
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀,可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时,通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值,则控制阀芯将相对压缩弹簧移动到控制位置,并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时,控制阀芯将继续相对压缩弹簧移动。
这样,通道 A 将经由控制阀芯上的控制边和壳体与油箱(通道 TB)相连接。这样一来,大量液压油将流回油箱,以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流,但仅限于型号“A”。
型号“P”和“B”
对于型号“P”,减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”,通道 P 中的压力降低,但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A,则通道 B 中的压力不得超过设置的次级压力。否则,通道 A 中会出现减压现象。
注意:
在无方向阀的情况下使用时,通道 TA 和 TB 必须相互连接(例如,在盖板中)。
设置方向座阀 NG 0 时,必须使用 HSZ0A078-3X/M00 型叠加阀板(物料号 R900537264)。
德国力士乐REXROTH减压阀订货号和型号:
R900410884 ZDR10DA2-5X/150Y
R900410876 ZDR10DP2-5X/210YM

力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
公称尺寸 10,P2 → P1,机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳,带保护帽
最大压力 [bar] 350
最大体积流量 [l/min] 160
活塞符号 P2 → P1
连接类型 叠加阀板
标称通径 10
驱动类型 带机械操作
连接数 5
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.48


力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面,符合 ISO 4401-03-02-0-05(带或不带孔)
5 档压力
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀,可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置,阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时,控制阀芯将向左移动,从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统,且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号,或者,通过油口 B (X) 从外部接收控制信号。
根据阀的用途,漏油排泄可经油口 T (Y) 外部实现,或经油口 A 内部实现。
注意:
对于内部漏油排泄,设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀,以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号:
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X


力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面,符合 ISO 4401-03-02-0-05(带或不带孔)
4 个压力等级
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀,可选(仅限型号“A”)
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P2达到压缩弹簧的设定值时,控制阀芯将向左移动,从 P2到 P的连接被打开。从而连接与通道 P1相连的系统,且通道 P2中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处,压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀,以实现液压油由通道 A2到 A1的自由回流。


力士乐REXROTH直动式压力顺序阀
DZ10DP
规格 10
组件系列 4X
大工作压力 210 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00
4 个压力等级
4 种调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
单向阀,可选
DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置,阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A 中的压力达到压缩弹簧的设置值时,控制阀芯将向右移动,从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统,且通道 A 中不会产生压降。
通过控制油路从通道 A 内部接收控制信号,或者,通过油口 X 从外部接收控制信号。
根据阀的用途,漏油排泄可经油口 Y 外部实现,或经油口 B 内部实现。
注意!
对于 内部 漏油排泄, 设置的 开启压力将随通道 B 中的压力而 增大 。
可选择安装单向阀,以实现液压油由通道 B 到通道 A 的自由回流。
压力计连接可实现对阀门顺序压力的控制。


力士乐REXROTH直动式压力顺序阀
ZDZ10D
规格 10
组件系列 5X
大工作压力 210 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
底板(单独订购)
4 个压力等级
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“C”
压缩弹簧将控制阀芯保持在它的初始位置,阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A2达到压缩弹簧的设置值时,控制阀芯将向左移动,从 A2到 A1的连接被打开。从而连接与 A1相连的系统,且通道 A2中不会产生压降。
来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处,压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
型号“P”
通过此型号,压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。



力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型:
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀,可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能,进行了如下区分:
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时,通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值,则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此,在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路(通道 B)中的压力超过通道 A 中的压力,则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上,此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是,对于型号“X”,将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上,此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是,在型号“Y”中,在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上,此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是,对于型号“XY”,将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号:
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200




力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型:
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀(插件)和壳体组成,可以选择带或不带单向阀(仅限底板安装)。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯,从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时,压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值,则先导座开启。
液压油从主控制阀芯 的弹簧负载侧,经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置,并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装,可选择安装单向阀,以实现从通道 A 到通道 B 的自由回流。



力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 (标准型号)或 ISO 4401-05-05-0-05 (型号“SO30”)
4 个压力等级,可选
2 种调整类型,可选:
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀,可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控(请参阅“尺寸”)。
若执行机构油口 P(A、B)处的次级压力进一步上升到超出设定值,则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号:
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V



力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340,形式 A
油口安装面符合 ISO 4401-03-02-0-05(带孔)
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型:
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮? 内六角带刻度主轴? 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量,同时允许相反方向上的自由回流。
如果是供油节流,则液压油将通过由阀座和节流阀芯形成的节流点,经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节,从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座,从而使液压油通过单向阀不受阻碍地流动。根据安装位置,节流效应可能发生在供油或排放中。
主流量限制 (型号“2Q”)
要调节执行机构的速度(主流量限制),应在方向阀和底板之间安装双单向节流阀。
先导流量限制 (型号“1Q”)
通过先导式方向阀,可使用双单向节流阀来调节切换时间(先导流量限制)。在这种情况下,该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号:
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV

博世力士乐的节流阀将液压系统中的流量降低到机械设定值,从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624
公称尺寸 6,A1 → A2,B1 → B2 或 A2 → A1,B2 → B1,机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 A1 → A2,B1 → B2 或 A2 → A1,B2 → B1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04

力士乐REXROTH节流反弹阀 Z2FS6A2-4X/2QV
R900439389
公称尺寸 6,A1 → A2 或 A2 → A1,机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
直营
带锁紧螺母的调节螺钉
默认设置
连接图 ISO 4401-03-02-0-05
最大压力 [bar] 350
最大体积流量 [l/min] 80
活塞符号 A1 → A2 或 A2 → A1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98941


力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型:
带刻度可锁定旋钮,内六角带刻度主轴,带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量,同时允许相反方向上的自由回流。
如果是供油节流,则液压油将通过由控制边和节流阀芯形成的节流点,经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节,从而允许调节节流点。
同时,通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯,从而使液压油通过单向阀不受阻碍地流动。根据安装位置,节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度(主流量限制),应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀,可使用单向节流阀来调节切换时间(先导流量限制)。在这种情况下,该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号:
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V

力士乐REXROTH节流阀 Z2FS10-5-3X/V
R900517812
公称尺寸 10,A1 → A2,B1 → B2 或 A2 → A1,B2 → B1,机械式
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
滑阀
直动
内六角带刻度主轴
最大压力 [bar] 350
最大体积流量 [l/min] 160
活塞符号 A1 → A2,B1 → B2 或 A2 → A1,B2 → B1
连接类型 叠加阀板
标称尺寸 10
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.93


力士乐REXROTH单向节流阀
Z2FS16
规格 16
组件系列 3X
大工作压力 350 bar
大流量 250 l/min
叠加阀
油口安装面符合 ISO 4401-07-07-0-05
限制 2 个执行机构油口的流量
调节方式: 调节杆带内六角孔
进油或回油节流
Z2FS16型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量(通过可调节节流阀芯),同时允许相反方向上的自由回流。
如果是供油节流,液压油将通过节流点,经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节,从而允许调节节流点。
同时,通道 A1中的液压油通过孔导入到活塞侧。
主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯,从而使液压油通过单向阀不受阻碍地流动。根据型号(“S”或“S2”),节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度,应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号:
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2


力士乐REXROTH单向节流阀
Z2FS22
规格 25
组件系列 3X
大工作压力 350 bar
大流量 360 l/min
叠加阀
油口安装面符合  ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式: 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量(通过可调节节流阀芯),同时允许相反方向上的自由回流。
如果是供油节流,液压油将通过节流点,经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节,从而允许调节节流点。
同时,通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯,从而使液压油通过单向阀不受阻碍地流动。根据型号(“S”或“S2”),节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度,应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号:
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V

博世力士乐的节流阀将液压系统中的流量降低到机械设定值,从而降低液压驱动器的速度。
力士乐REXROTH节流反弹阀 Z2FS22-8-3X/S2
R900443176
公称尺寸 25,A1 → A2,B1 → B2 或 A2 → A1,B2 → B1,机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 360
活塞符号 A1 → A2,B1 → B2 或 A2 → A1,B2 → B1
连接类型 叠加阀板
标称尺寸 25
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.841


力士乐REXROTH二通流量控制阀
2FRM6B
规格    6通径
重量    1.3kg
安装位置   任意
组件系列 3X
大流量 32 l/min
周围温度范围   -20 … 50℃
大工作压力   315bar
小压差   6 … 14bar
液压油温度范围   -20 … 80℃
粘度范围   10 … 800mm?/s
油口安装面符合 DIN 24340 形式 A
底板(单独订购)
单向阀,可选
2 种调整类型,可选:
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定,而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀(不带 外部闭合, 不带 单向阀)
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响,在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时,压缩弹簧会向下按压力补偿器至其停止点,使压力补偿器保持在打开位置。有液压油流经阀门时,作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置,直到各个力实现平衡。当通道 A 的压力上升时,压力补偿器会朝闭合方向移动,直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量,可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号:
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV



力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格   10通径   16通径
重量   5.6kg   11.3kg
温度范围   -20 … 80?C
大工作压力 315 bar
小压差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范围  10 … 800mm?/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制,可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定,通常不受压力和温度的影响。
通常,阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中,节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围,在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器,以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计,因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量,可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号:
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L

力士乐比例插装阀2WFCE32S320L-10/M/24A1

此会员其它产品

业务咨询:932174181   媒体合作:2279387437    24小时服务热线:15136468001 盘古机械网 - 全面、科学的机械行业免费发布信息网站 Copyright 2017 PGJXO.COM 豫ICP备12019803号
