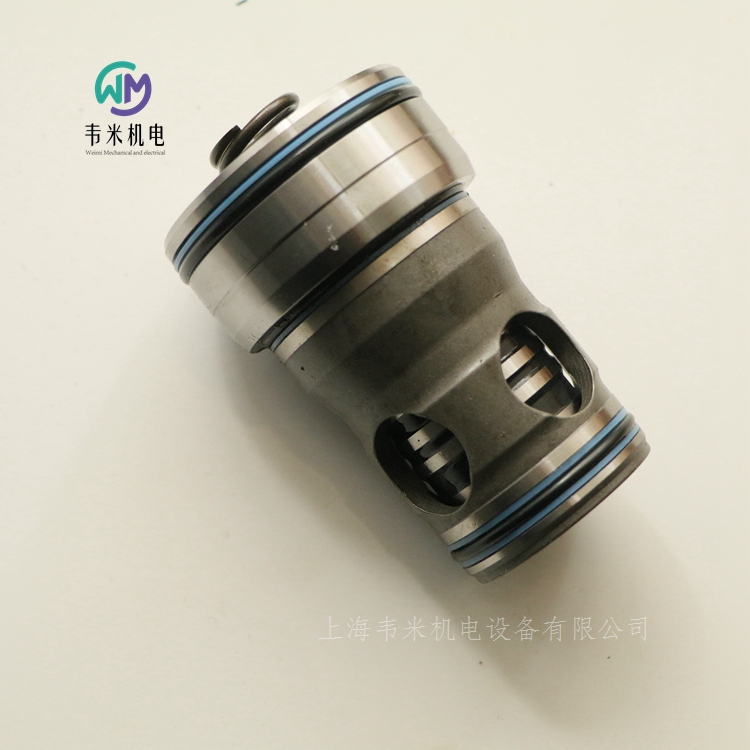

力士乐插装阀LC32B20E7X/，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R901206439 LFA32DR2-7X/075

力士乐REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中
可用螺丝固定或固定在礼帽式导轨上
可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）
稳态基础
用控制杆进行卡锁和弹出
通过螺钉端子进行连接





力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
R901263598 VT5041-31/2-0
R900579497 VT5035-17/
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。



力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ?15 V
VT 11116-1X：24 V / ?10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 ?C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11


力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ?10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - 10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ?10 V
数字输入端 2，控制值极性变化


力士乐REXROTH斜盘倾角传感器
装配件组件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
组件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号
使用霍尔效应传感器无触点测量转角
包括磁座和壳体中带有集成电子元件的传感器
R900868651 VT-SWA-1-1X/SYDFEE
用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器
（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）
适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。


力士乐REXROTH用于 A4VS... 轴向柱塞泵（带有 HS4 可变排量）和 A2V... 轴向柱塞泵（带有 EO4 可变排量）的数字闭环控制电子元件
VT-VPCD
组件系列 1X
数字，欧洲板卡格式
用于摆动角和压力控制，以及轴向柱塞变量泵的功率限制
可能的产品替代 VT-HPC。
特点
带 HS4 控制的控制系统由以下装配件组成：
具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵，包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成：
具有附带比例阀的 A2V...EO4 轴向柱塞泵（壳体和/或安装泵），包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被完全复现，并会受到保护以防无意的或未经授权的调整。
用于调用预设参数的数字输入
转角和压力控制值的斜坡时间
控制值和实际值的模拟输入
选通输入和综合故障输出
两个感应测量系统的振荡器/解调器
定时，流量可控输出级
内部电源电压的切换电源设备
功能和状态显示 LED
可通过显示屏和/或 Bodac 配置的 2 个测量插口
串行接口 RS 232
通过局部总线，多可互连 32 个控制电子元件进行参数设置和诊断
大小的选择（A4VS…HS4 的大小从 40 到 1000，A2V…EO4的大小从 500 到 1000）和参数化通过 BODAC 进行
泵 A4VHO 450 HS4 的参数设置
阀位置控制器
带附属转角控制器的压力控制器
可设置功率限制的参数
泄漏补偿
主/从能力
系泊能力
示波器功能
可设置测试输出的参数
诊断显示
德国力士乐REXROTH柱塞泵放大器订货号和型号：
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901254694 VT-HNC100-1-3X/N-I-00/000
R901227616 VT-HACD-3-2X/P-I-00/000


力士乐REXROTH比例流量阀的阀放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952204 VT-VRPA1-51-11
组件系列 1X
模拟，欧洲板卡格式
用于阀：2FRE 10、2FRE 16
差分输入，可从电压输入转换到电流输入
两个非绝缘控制值输入
选通输入和“斜坡关闭”输入
振幅、零电位和可调节斜坡时间
工作电压反向极性保护
控制值和理论值的输出
“准备就绪”的 LED 显示
限制和位置控制器
从斜坡发生器进行输出时，控制值电压将到达“Gw”电位计，该电位计可通过面板使用并用作衰减器。也可用于设定阀门的大充液流量。下游限幅器将控制值限制为 105 ％ 至 -5 ％（例如，在过大的控制值电压下或通过对电位计的零位“Zw”和基本值“Gw”进行调整），以防止阀芯冲撞机械终端位置。限幅器的输出信号是位置控制值，该值将提供给 PID 控制器并通过输出级提供给板卡面板上的测量插口“w”以及连接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值测量插口“w”的 6 V 电压与 100 % 的控制值相对应。PID 控制器针对 DBRTE 和 FRE 阀门已特别进行优化。在控制器中，位置控制值与实际位置值将会进行比较；如果存在差异，相应的控制输出将前馈至电流输出级控制阀门比例电磁铁的输出信号。
位置检测
位置传感器电子元件包括具有用于控制感应式位置传感器的下游驱动器的振荡器和用于分析位置传感器信号（理论值）的解调器。振荡器频率大约为 2.5 kHz。感应式位置传感器必须作为带有“中间”传感的节流回路进行连接。位置传感器电子元件在工厂已调节。较长的线或电容式位置传感器的线可能需要重新调整零位（通过电位计“Zx”）。可在实际值测量插口上测量理论值（对应于阀芯位置）。
注意：
与控制值相比，实际值信号会为以反向形式输出。100 % 路径在理论值测量插口和连接器板 X1 的端口 32a 处对应为 -6 V。
选通输入
通过选通输入 20a 处的 > 10 V 信号，启用输出级和 I 控制器（由面板上的 LED 黄色灯指示）。通过设置跳线 X3，使用选通输入的信号即可单独地启用它们。之后的转换输入将无效。
[ ] = 对电路图的赋值
使用外部时间电位计时，斜坡时间的内部电位计必须设置为大值（“t1”和“t2”测量插口处电压约为 20 mV）。当外部电位计的电阻值与内部电位计（约为 500 kΩ）的电阻值并联时，大斜坡时间将会减小。在这种情况下，将不能单独设置上升向下斜坡的斜坡时间。
通过应用 > 10 V 的电压到“斜坡关闭”转换输入或设置插入式跳线 X4，将斜坡时间设置为小值（约 15 ms）。之后的转换输入将无效。小值对于两个方向均为有效。
斜坡时间的计算
跳线 X9 插头（斜坡时间“短”）
跳线 X8 插头（斜坡时间“长”）
下列内容适用：
U = 测量插口处电压以伏特为单位“t1”或“t2”
t= 上升和向下斜坡的斜坡时以秒为单位
斜坡功能
下游斜坡发生器 [3] 根据给定的阶跃式输入信号产生斜坡形状的输出信号。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）电位计对输出信号的时间常量（斜坡时间）进行调整。大的斜坡时间指的是 100 % 的控制值阶跃，视跳线设置 (X8，X9) 而定，该时间可能是约 5 s 或 50 s。如果将小于 100 % 的控制值阶跃转换为斜坡发生器输入，则斜坡时间将相应缩短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的测量插口处检查当前斜坡时间。
供电设备
应用工作电压后，内部供电设备将会产生与测量零位（M0）相比 ?9 V 电压。根据对负载零位（L0）的测量，其提高 9 V。电压 9 V 和 -9 V（-9 V 对应于 L0）向连接器板 X1 流入并于使用于外部（例如用于控制值电位计）。大负载能力为 25 mA。
准备就绪
如果满足以下条件，放大器板卡将准备就绪：
工作电压 > 20 V
内部电源电压不对称
位置传感器线无电缆中断
线圈导线无短路
“准备就绪”状态通过面板上的绿色 LED 指示。
控制值
控制值电压直接由供电设备 [6] 的调节电压 9 V 或通过外部控制值电位计。对于“控制值 1”输入， 9 V ? 100 %，对于“控制值 2”输入， 6 V ? 100 %。控制值输入的参考点 1 和 2 始终为 M0 (18ac)。控制值输入 3 为差分输入（0 至 10 V）。可通过将跳线设置为电流输入（0 至 20 mA 或 4 至 20 mA）进行配置。如果控制值由具有不同参考电位的外部电子元件，则必须使用差分输入。
断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。所有控制值在前馈之前都将根据其绝对值和符号进行累加。使用“Zw”电位计可以补偿控制值分压中的偏移电压。

力士乐REXROTH比例方向阀的阀放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
组件系列 1X
模拟，欧洲板卡格式
用于阀：4WRE
电压和电流的差分输入
四个可调用控制值输入、斜坡时间输入
用于选通、斜坡、改变极性和控制值启用的数字输入
带有 5 个斜坡和相位识别的型号 T5
可调节斜坡时间、阶跃电平和大线圈电流
工作电压反向极性保护
可通断的测量插口（型号 T5）
“准备就绪”输出
供电设备带直流/直流转换器，不带提高零点
可通过闭合跳线 J3 使上述斜坡时间增加十倍。
特性曲线发生器
可使用可调节特性曲线发生器单独设置正信号和负信号的阶跃电平和大值，并根据液压要求进行调节。穿过零电位的特性曲线的实际发展不是阶跃式的，而是线性的。
限幅器
内部控制值被限制在约公称范围的 ?110 %。
振荡器
振荡器生成感应式位置传感器的控制信号。
解调器
解调器根据位置传感器信号提供阀芯位置的实际值信号。100 % ? 10 V
位置控制器
位置控制器以阀门特定的方式进行优化。
功率输出级
电流输出级产生比例阀的定时线圈电流。该线圈电流被限制在每输出 2.5 A 至 2.8 A 之间。输出级输出具有防短路功能。出现内部故障信号或使能信号缺失时，输出级将被断电。
故障识别
监控位置传感器电缆的目的是发现主侧电缆中断和短路，以及输出级的过电流。
电流和电压输入之间不进行切换。输入始终可用。
控制值启用
可以启用四个控制值信号“w1”至“w4”。外部控制值电压（控制值 1 至 4）直接通过 10 V 和 –10 V 调节电压输出或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计“w1”至“w4”设置控制值。使用外部电位计时，内部电位计将用作衰减器或限幅器。
一次只能操作一个启用。如果同时执行了多个启用，启用 “1”优先级低，启用 “4”优先级高。
各个处于活动状态的启用通过面板上的黄色 LED 指示。
控制值改变极性
通过输入信号在内部产生的控制值、控制值启用和零电位偏移信号可通过外部信号或跳线 J1 改变极性。改变极性情况通过面板上的 LED“–1”进行指示。
启用功能
启用功能可启用电流输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过面板上的 LED 进行指示。如果连接启用，则内部控制值（无论哪类控制值预设）会按所设置的斜坡时间进行更改。这样，受控阀就不会突然打开。
斜坡发生器
斜坡发生器限制控制输出倾斜。下游阶跃函数和振幅衰减器不会延长或缩短斜坡时间。
使用跳线 J2 将斜坡时间设置为小值 (<2 ms)（斜坡关闭）。
外部斜坡时间设置：
可使用外部电位计延长内部设置的斜坡时间。此设置可通过测量插口进行验证。如果电缆中断，则内部默认设置将自动有效。
设置和测量斜坡时间的表格：
供电设备
放大器板卡随附带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值预设
通过将差分输入和电流输入、启用信号及零位偏移（零电位电位计“Zw”）中提供的外部控制值信号加和（总和），计算内部控制值信号。

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
组件系列 1X
模拟，欧洲板卡格式
适用阀门：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分输入，可从电压输入转换到电流输入
附加控制值输入 0 至 9 V
斜坡发生器，可分别针对向上和向下方向进行调节
定时功率输出级
"准备就绪"消息（仅限带有 LED 显示的 VT-VSPA1K-1 型号）
电源的反向极性保护
4 至 20 mA 电流输入的电缆中断检测
线圈导线的短路保护
线圈导线的电缆中断检测
借助供电设备的 9 V 调节电压，可直接或通过外部控制值电位计来控制值输入 1 处的控制值电压。

力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
组件系列 1X
模拟，欧洲板卡格式
适用阀门：
DBET-6X、DBEM...7X
特点
差分输入（0 ... 10 V）
电流输入（4 ... 20 mA）
可分别调节"上/下"斜坡时间的斜坡发生器
外部斜坡时间预设值
选通输入
定时功率输出级
"准备就绪"消息
电源电压的反向极性保护
短路保护和线圈导线的电缆断连检测
供电设备
放大器随附了带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值启用
可以调用四个控制值启用 "w1" 至 "w4"。外部电压（控制值 1 至 4）通过电压输出 10 V 直接进行定义，或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计 "w1" 至 "w4" 设置控制值。使用外部电位计时，内部电位计将用作衰减器或限制器。
在同一时刻，只能操作一个启用。如果同时操作了几个启用，启用 "w1" 优先权低，启用 "w4" 优先权高。激活的启用通过黄色 LED 进行指示。
使能功能
使能功能可启用功率输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过 LED 进行指示。如果连接释放（通过 24 V 输入或跳线 J1），则内部控制值（无论哪类控制值规格）会按所设置的斜坡时间发生变化。这样，受控阀不会突然打开。
斜坡发生器
斜坡发生器限制控制输出上升。下游限幅器不会延长或缩短斜坡时间。斜坡时间可通过跳线 J3 以 10 为乘数进行更改。

力士乐REXROTH用于比例方向阀和比例压力阀的阀放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
组件系列 2X
模拟，欧洲板卡格式
用于阀：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模拟放大器板卡VT-VSPA2-1-2X/… 类型
→适用于控制 4WRA 类型，标称尺寸 6 和 10…2X，WRZ…7X 与 3DREP…2X 的阀
→装配在欧洲格式 100 x 160 mm 结构形式的印制板中，适合安装在机架中
→控制值输入：差动输入 ? 10 V；四个控制值输入， 启动电压为 ?10 V；电流输入 4 至 20 mA
→通过 24V 输入或跳线改变内部控制值信号极性
→通过相位识别（24V 输入）或斜坡时间启动（24V 输入）
选择斜坡时间（选项 T5）
→通过跳线切换斜坡时间范围
→通过可分别调节的步长和大值进行特性曲线校正
→选通输入
→“斜坡开/关” 输入
→输出信号“ 预备状态”
→可通断的测量插口（选项 T5）
→电源电压的极性保护
→电源带交流/直流转换器，不带提高零点
注意:
将放大器板卡 VT-VSPA2-1-2X 作为 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用时，要遵守补充信息 30110-Z中提供的有关配置和设置的注意事项。

力士乐REXROTH直动式减压阀
DR6DP
规格 6
组件系列 5X
大工作压力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安装
油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
防腐蚀设计
DR 6 DP 型阀门是三通式直动减压阀，即配有次级回路压力限制。
它可以用于降低系统压力。通过调整类型设置次级压力调整。
阀门在初始位置为打开状态。液压油可以顺畅地从通道 P 流向通道 A。同时，通道 A 内的压力通过阀芯端面上的控制线路由压缩弹簧来控制。如果通道 A 内的压力通过压缩弹簧上设置的值提高，控制阀芯进入调整位置并保持通道 A 内的压力恒定。
信号和先导油由内部通过控制线路从通道 A 输出。
如果通道 A 内的压力在执行器上外部力的作用下继续提高，会将控制阀芯继续推向压缩弹簧。
由此，通道 A 会通过控制阀芯上的控制边与通道 T(Y) 相连。流入容器内的液压油过多，导致压力仅可稍微提高。
漏油始终由外部通过通道 T(Y) 排出弹簧腔。
为了能够顺利从通道 A 流回通道 P，可以选择安装一个单向阀。
通过压力计接口可以控制次级压力。
德国力士乐REXROTH减压阀订货号和型号：
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM

力士乐插装阀LC32B20E7X/
