力士乐先导式比例方向阀4WRZ25E325-73/6EG24N9EK4/D3M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

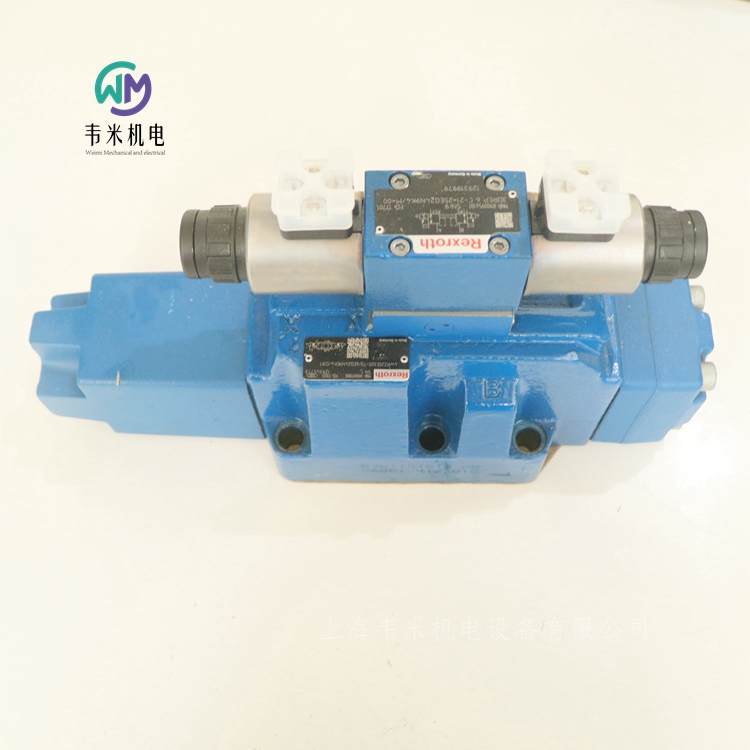

力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公称尺寸 25，符号 E，电气带外接电子元件，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
领航
内控供油，外控回油
带减压阀
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 870
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 325
标称尺寸 25
驱动类型 电气带外接电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 3 针设备插头 (2 PE)
电气连接说明 3 针设备连接器 (2 PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]20.44

力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ?10 V) 的高频响阀
4WRPH 10
规格 10
组件系列 2X
大工作压力 315 bar
大流量 100 l/min
额定流量 50 … 100 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作，四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装：孔图按 ISO 4401
4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口 的集成电子元件 (OBE)（可选配减振板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。



力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 100 l/min
用于 I4.0 的数字接口 IO-Link
可靠-经过验证且坚固耐用的设计
安全-控制阀芯的故障安全位置处于关闭状态
节能-无需先导油
高质量-具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
结构
4WRPEH 高频响阀主要包括：
带伺服阀性能控制阀芯和套筒的阀体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈断电
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外使能未激活
衰减阀板 "D"
衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。
建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。


力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀
SY(H)DFE 的先导控制阀。
VT-DFP.
组件系列 2X, 1X
用带电气反馈的比例电磁铁操纵
控制电子元件：
VT-DFP 适用于 SY(H)DFE1
-外部控制电子元件 VT 5041-3X
控制电子元件：
VT-DFPE 适用于 SY(H)DFEE
-集成式，模拟
控制电子元件：
VT-DFPC 适用于 SY(H)DFEC
-集成式，带 CAN 总线接口的数字电子元件
控制电子元件：
VT-DFPn 适用于 SY(H)DFEn
-集成式，带 CAN 总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPD 适用于 SY(H)DFED
-集成式，带以太网总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPF 适用于 SY(H)DFEF
-集成式，带以太网总线接口的数字电子元件
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
配件
SYDFE1系列配件
外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示
R901236404
外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示
R901263598
外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示
R901196678
线圈插头的连接插头
R901017011
阀门位置传感器的连接插头
R900023126
泵位置传感器的连接插头
R900013674
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器
R901117164
用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm
R901076910
用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线
R901071963
将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆
R901152127
SYDFED配件
不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806
SYDFEF系列配件
不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头
R900021267
用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头
R901420483
用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头
R901420491
用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头
R901420496
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806




力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围  -20 … 60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 60 ?C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（仅限接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... 10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... 20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901388127 2WFCE32S320L-10/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436328 2WFCE50S1500L-10/M/24G1
R901451944 2WFC32S320L-1X/M/K4
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M



力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围  -20 … 80℃
大工作压力  315bar
粘度范围  15 … 380mm?/s
滞后  < 0.2%
响应灵敏度  < 0.1%
反向死区  < 0.15%
电压类型  直流电压
额定电流  1000mA
感应  6 ... 8mH
振荡器频率  2.5kHz
电气位置测量系统  差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ?p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比 ?=? 2 : 1，NG 50、63 规格的区域与区域的面积比 ?=? 1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！




力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … 80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号：
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R901280845 3DREE10P-7X/200YG24K31F1V

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
0811402041 DBE6X-11/180G24-25NZ4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M



力士乐REXROTH直动式比例溢流阀
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … 50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm?/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。




力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402080 DREBE6X-1X/175MG24K31A1M
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … 50℃
液压油温度范围  -20 … 80℃
粘度范围  10 … 800mm?/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 ?C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐先导式比例方向阀4WRZ25E325-73/6EG24N9EK4/D3M
