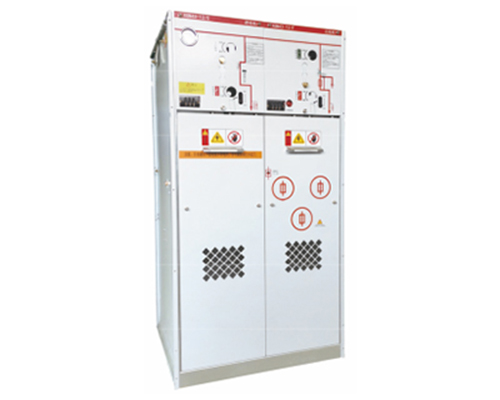

XGN43-12型户内六氟化硫充气式开关柜

加强绝缘性产品

可定制高海拔

开关柜为模块化单元模式，可根据不用用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

XGN43-12 型充气式开关柜是一个完备密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。XGN43-12 型充气式开关柜同时可以提供TV 化的自动化解决方案；形成了智能化开关的概念，并将现场安装及调试工作量降到 低。

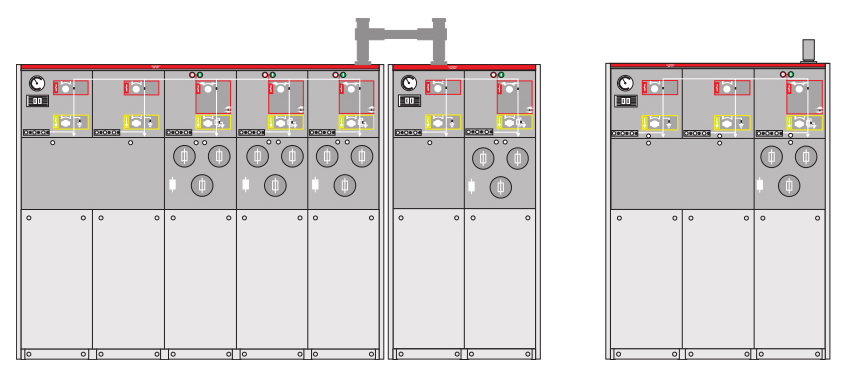

XGN43-12 型充气式开关柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有灵活性。

XGN43-12 型充气式开关式开关执行GB 标准。

在室内条件下(20℃ ) 运行的设计寿命超过30 年。

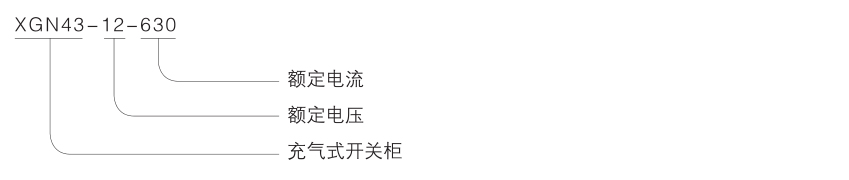

产品型号及含义

1、XGN43-12 系列充气柜SF6 气体做为灭弧及绝缘介质。

2、开关柜为全密封、全绝缘结构；母线、开关及带电部件完备封闭在不锈钢壳体中。

3、腔体充以1.4bar 的SF6 气体，防护等级达到，IP67：整个开关装置完备不受外部环境条件的影响，即使在短暂水浸等极端情况下也能保证开关正常运行，产品终身免维护。

4、开关柜具有完善的“五防”联锁装置，透彻杜绝人为误操作可能引起的人员及设备运行故障。

5、所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。

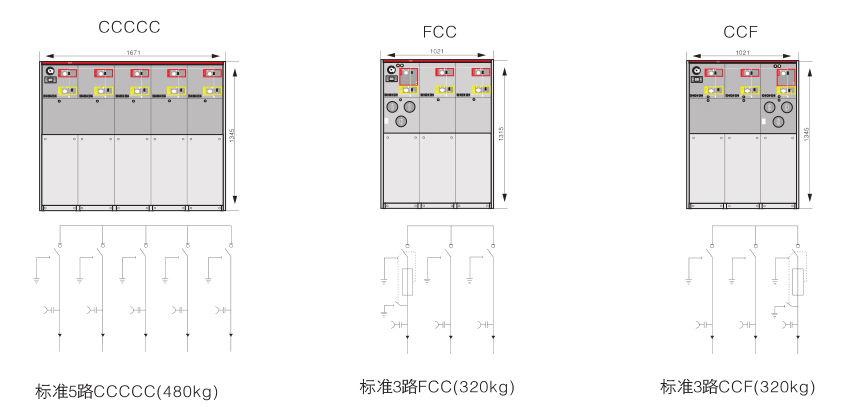

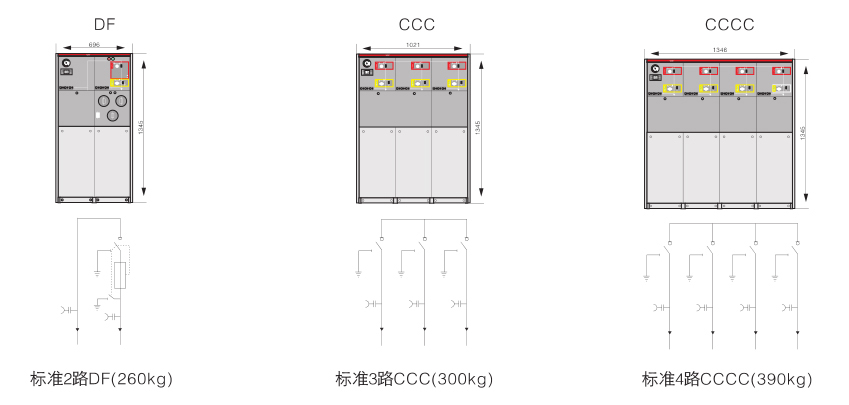

6、开关柜分为固定单元组合和可扩展单元组合两类。

7、开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。

8、柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。

9、开关柜可根据用户的不同需求配置电动、遥控及检测装置。

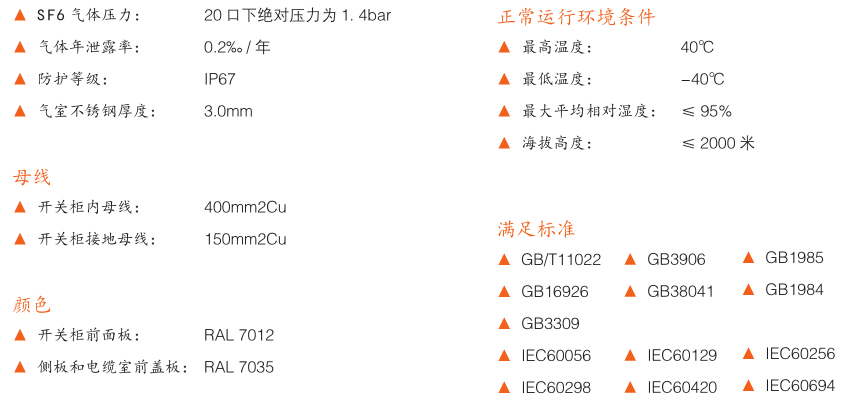

性能指标

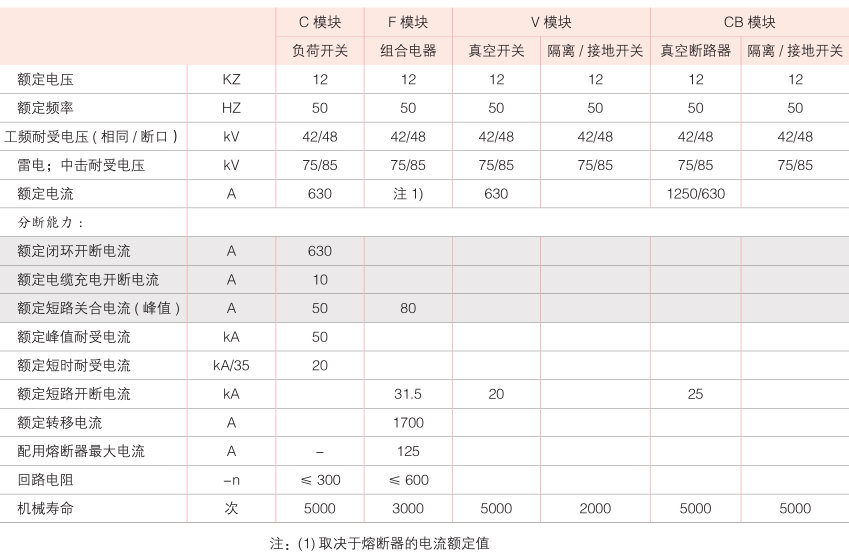

技术参数
