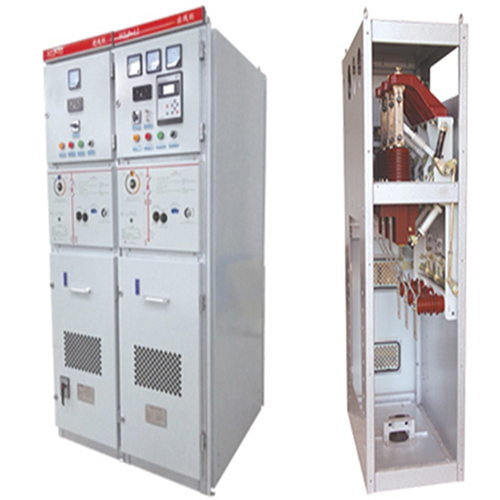

VCLP-12户内交流高压固定式开关柜

智能

环卫、小型、低耗

VCLP-12 和VCLP-12（F?R）是一种全新概念的户内交流高压固定式带小型化固封真空开关的新型开关柜，体积是传统高压开关柜的40%，是一种环卫、降耗、节能、方便，安全的高压成套装置；本产品不仅大量节省设备安装空间并且节省大量的原材料，使广大电力用户节省投资成本，是广大电力用户及设计院优选产品。

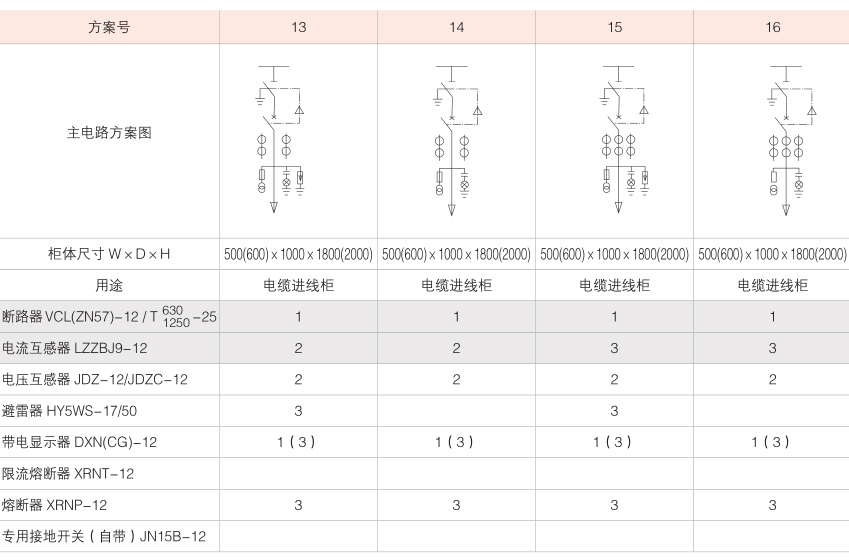

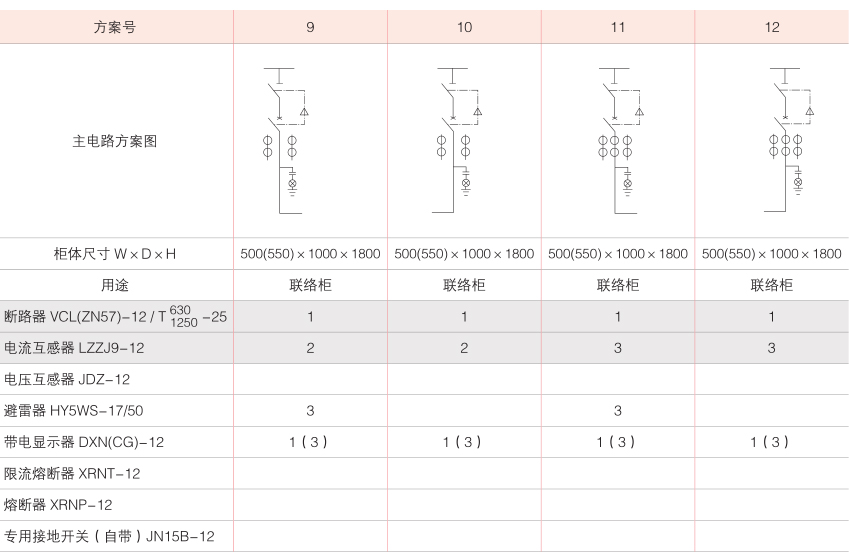

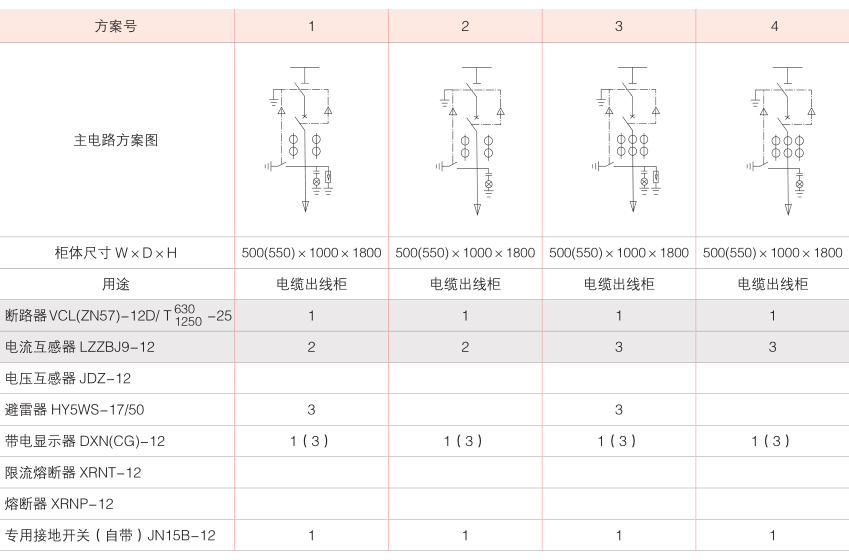

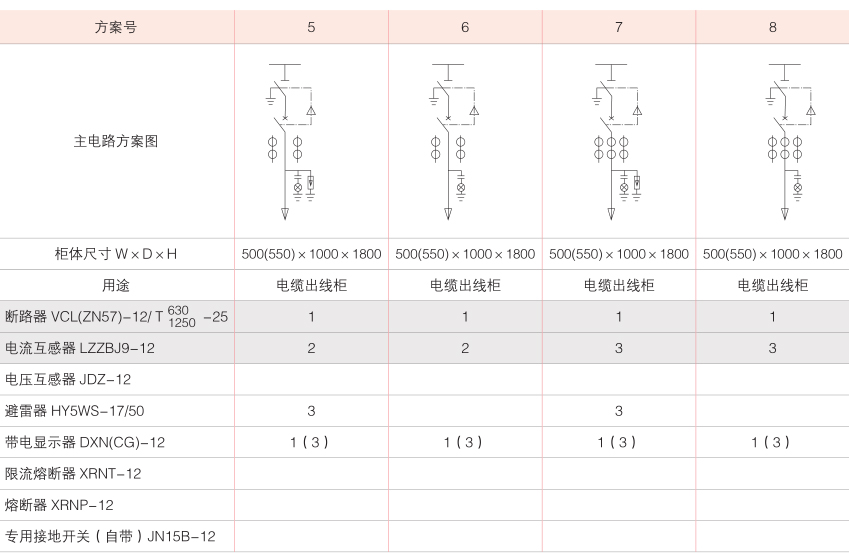

本装置采用VCL-12D 系列自带隔离开关的纵装固封式真空开关和具有关合短路功能的接地开关，独特的“五防联锁”安全可靠。母线室，仪表室，电缆室，相互独立互不影响，科学的结构设计和充裕的电气空间确保绝缘的安全。完备的外观设计新颖大方。全套的一次方案满足不同的使用要求。本产品可广泛使用于工矿企业配电、小区、高层建筑的配电设备与变电所，箱变和电缆分支箱等各种控制保护之用，可满足配网自动化的各种要求；因其优越的产品特性及性价比，且较小的使用空间，尤其适合公变上使用的箱式开闭所。

产品型号及含义

1、VCLP-12 户内交流高压固定式开关柜

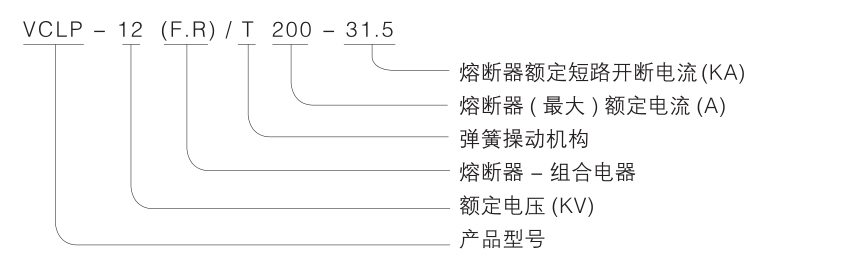

2. VCLP-12(F.R) 户外交流高压固定式开关柜

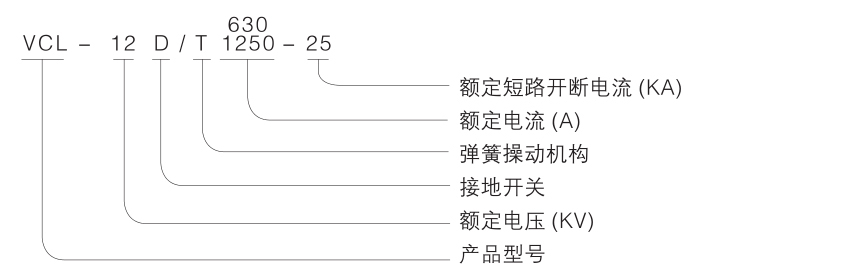

3.VCL-12D 户内交流高压固封式真空开关

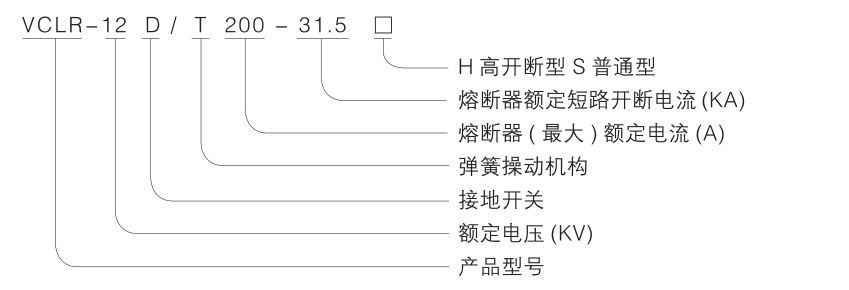

4.VCL R -12D 户内交流高压固封式真空开关- 熔断器组合电器

2. 产品采用和依据的标准

1、GB311.1-2012《高压输变电设备的绝缘配合》

2、GB16927.1-2001《高电压试验技术 一部分：一般试验要求》

3、GB1984-2014《交流高压断路器》

4、GB/T11022-2011《高压开关设备和控制设备标准的共同技术要求》

5、JB3855-2008《3.6~40.5KV 户内交流高压真空断路器》

6、JB/DQ2184-86《3~35KV 真空断路器用真空灭弧室通用技术条件》

7、 DL403-91《10~ 35KV 户内高压真空断路器订货技术条件》

8、GB1985-2014《交流高压隔离开关和接地开关》

9、 GB3804-2004《交流高压负荷开关》

10、GB16926-2009《交流高压负荷开关一熔断器组合电器》

3. 使用条件

3.1 环境温度

△ 高温度： 40℃

△ 低温度：-25℃

▲ 3.2 环境湿度

△ 日平均相对湿度：≤ 95%

△ 月平均相对湿度：≤ 90%

△ 日平均饱和蒸汽压：≤ 2.2?10MPa

△ 日平均饱和蒸汽压：≤ 1.8?10MPa

▲ 3.3 海拔高度：1000m 使用场所 海拔高度大于2000m 时，订货时与制造厂家协商

▲ 3.4 地震烈度：不超过8 度

▲ 3.5 使用场所无易燃爆炸危险、化学腐蚀及剧烈震动的场所。

△ 注：用户有特殊要求时，可以与制造厂协商解决。

产品特点

VCLP-12 是一种全新概念的户内交流高压固定式小型化开关柜，柜体采用敷铝锌板组装结构，外形美观，体积小巧，体积是传统高压开关柜的40%，是一种环卫、低耗、方便，安全的高压成套装置；本产品不仅大量节省设备安装空间并且节省大量铜材，使用户可大量节省投资成本。

本小型开关柜采用VCL-12(D) 系列带隔离开关的纵装固封式真空开关。由于VCL-12(D) 系列开关有真空断路器，高开断及通用型真空( 负荷) 开关，高开断及通用型真空开关-熔断器组合电器，因而VCLP-12 开关柜具有断路器柜，高开断及通用型( 负荷) 开关柜，熔断器柜；并且断路器柜，高开断( 负荷) 开关柜可采用下进线，且可以带下隔离开关以满足不同的接线方式和不同的保护要求。

VCLP-12/VCLP-12(F.R) 开关柜进出线方式多样，保护功能齐全，从而可满足不同的用户要求。由于体积小巧，重量轻，便于安装。可广泛用于中小企业配电，高层建筑的地下配电、箱变、户外电缆分支箱、户外箱式开闭所，机场码头及生活小区的变配电设备产品。特别适用于场所狭小的地方安装使用，大大节省使用安装空间，为广大用户有效降低使用成本。由于本产品结构布局合理，在狭小柜体空间内仍可选用普通电流、电压互感器进行装配，大大方便了客户的装配及使用。

功能特点

VCL-12 D 真空开关额定电流630-1250A，开断可达25KA，具有过流，速断保护功能是其它负荷开关难以达到的。VCL-12（D）真空开关与限流熔断器组合组成的真空开关－熔断器组合电器对变压器可满足全方位的保护，在过载电流3.5 倍额定电流以下由开关过流保护，避免熔断器的慢熔所引起的熔断器的爆炸短路危险，以避免经常更换熔断器的问题，变压器近区故障时有熔断器后备保护，又可避免变压器内部故障引起的爆炸问题。对环网供电单元 进行过流，速断保护可有效避免线路故障时引起上一级保护的跳闸，有效的避免事故的扩大。

对于二次配电产品方面，VCL-12(D)真空开关和VCLP-12开关柜无论是节省空间上，节能降耗还是保护功能上都是其它一般配电设备所无法企及的，也是固体绝缘柜、充气柜等在各种恶劣环境下，在空间节约、节能降耗及保护功能等方面较优越的产品也无法企及的，该产品是迄今为止品质 为优越的高压真空开关及高压开关柜产品之一，应是广大用户 为优选的输配电产品。
