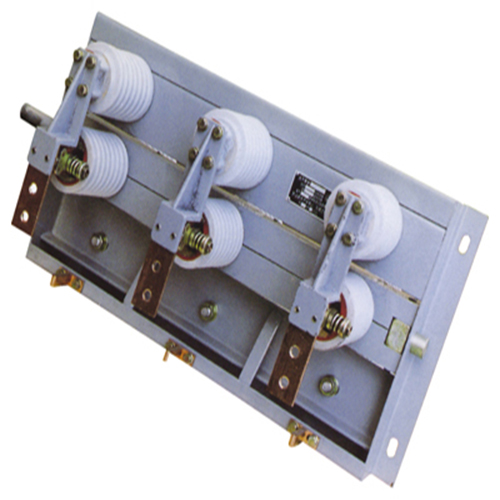

GN30-12户内旋转式隔离开关

旋转式隔离

占用空间小

绝缘能力强

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。

GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10KV交流50Hz及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。

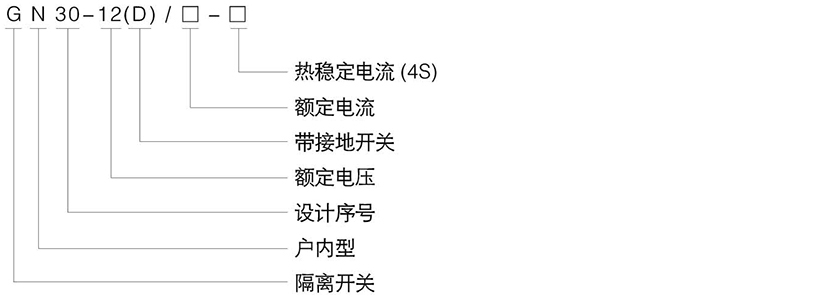

型号含义

使用环境条件

海拔高度：不超过 1000m

周围空气温度：上限 40℃：下限-10℃

相对湿度：日平均值不大于 95%；月平均值不大于90%。

地震烈度：不超过 8度；

无严重粉尘、化学腐蚀性和爆炸性物质的场所。

无经常性剧烈振动的场所在地。

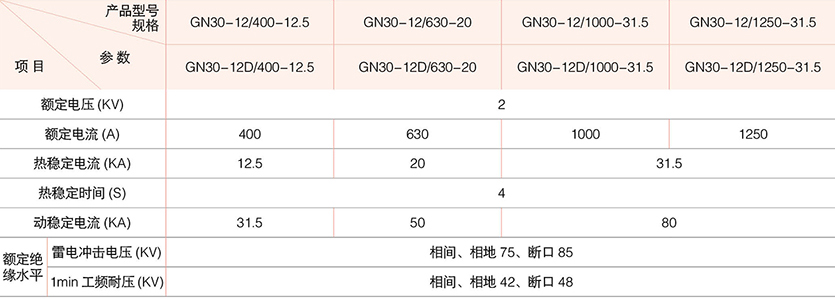

主要技术参数

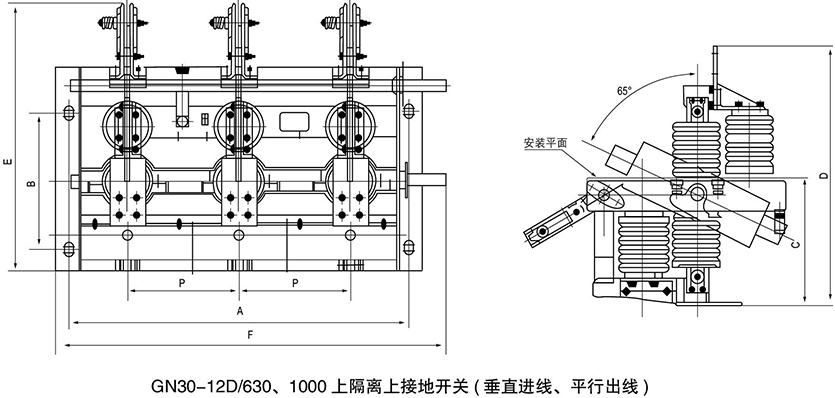

外形及安装尺寸

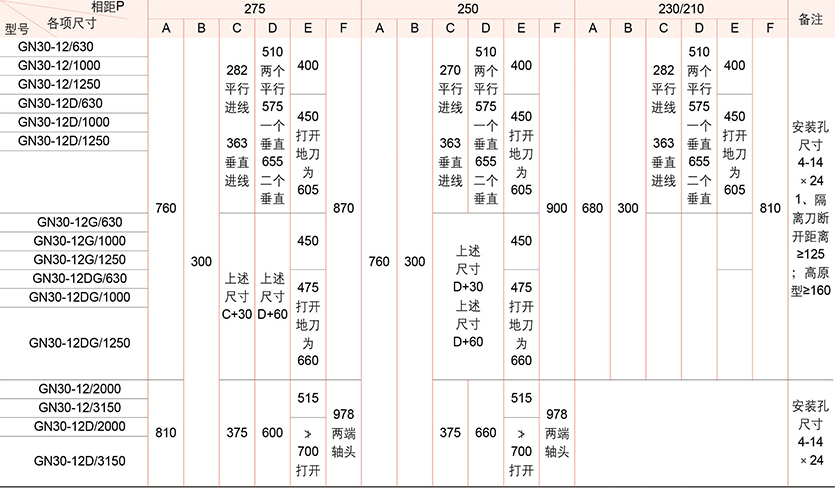

主要技术安装外形尺寸表(A、B为安装尺寸，C、D、E、F为外形尺寸)
