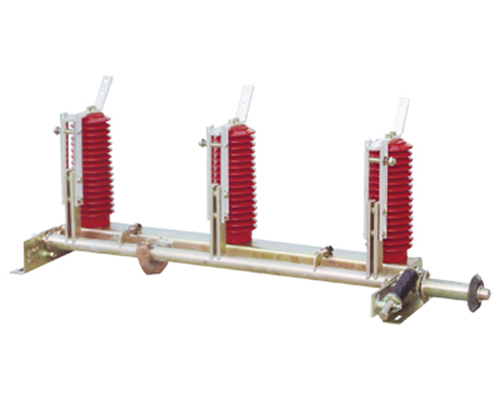

JN2-40.5 型户内高压接地开关是等效采用IEC129-84《隔离开关和接地开关》和IEC694-84《高压开关设备和控制设备的共同条款》，根据GB 1985-89《交流高压隔离开关和接地开关》中有关接地开关的部分而设计的户内高压电器。

JN2-40.5 型接地开关适用于35KV 及以下三相交流50Hz 的电力系统中，并有电压监视装置，其结构简单可靠，操作力小，安装调试方便，通常用于JYN1-40.5 及GFC-40.5 开关柜中，也可单独投入使用。

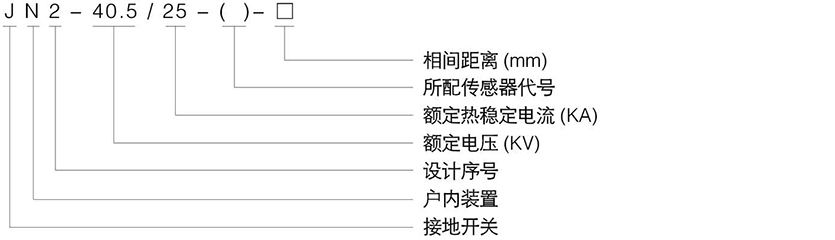

型号含义

使用环境条件

周围空气温度：上限 40℃；下限一般地区-10℃，高寒地区-25℃。注：允许在-30℃时储运。

海拔高度不超过1000m。

相对湿度：日平均值不大于95％，月平均不大于90％。

地震烈度不超过8 度。

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。注：如产品使用条件超出上述规定，由用户与制造厂协商确定。

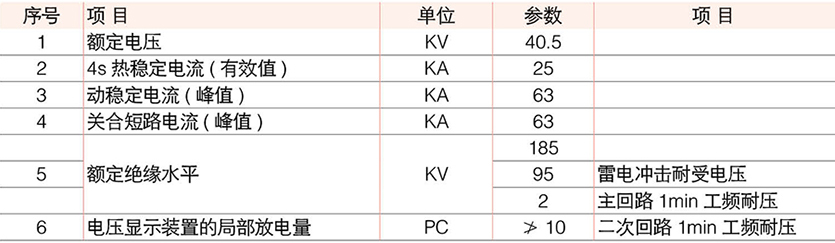

主要技术参数

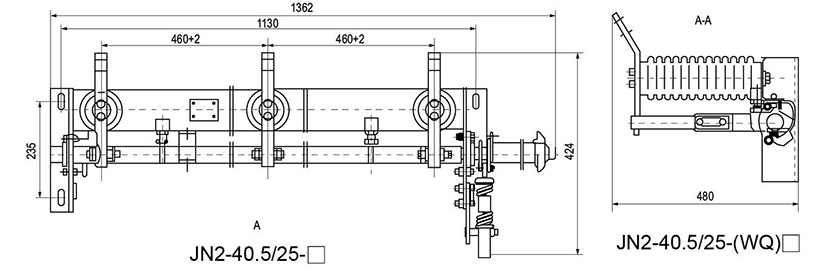

外形及安装尺寸

注：JN2-40.5/25- □普通绝缘子不带显示装置；JN2-40.5/25- (WQ) - □无源环氧全工况绝缘子传感器配DXN □ -40.5/ □。

结构及工作原理

本接地开关操动系统设计成弹簧储能形式，具有快速关合能力，当操作连杆合闸时操动连杆带动接地开关上的齿轮，使主轴向合闸方向转动，弹簧被压缩储能，达到某一个位置( 主轴由下限开始动作30?超过中线之后）弹簧能量释放，实现快速合闸。此时，合闸速度与操作者的动作无依赖关系，这种结构保证了该接地开关具有所要求的关合能力。

同样，在分闸时，操动连杆带动接地开关上的齿轮，沿分闸方向转动，弹簧装置储能，当主轴转动角度超过45?时，弹簧储能装置释放能量，使接地开关合闸。

本接地开关根据用户的要求可配置不同型号的高压带电显示装置，其配套支柱绝缘子，可选择环氧树脂的绝缘子，或DXN 型无源带电显示装置。有关显示装置内容可参阅高压带电显示装置安装使用说明书。
