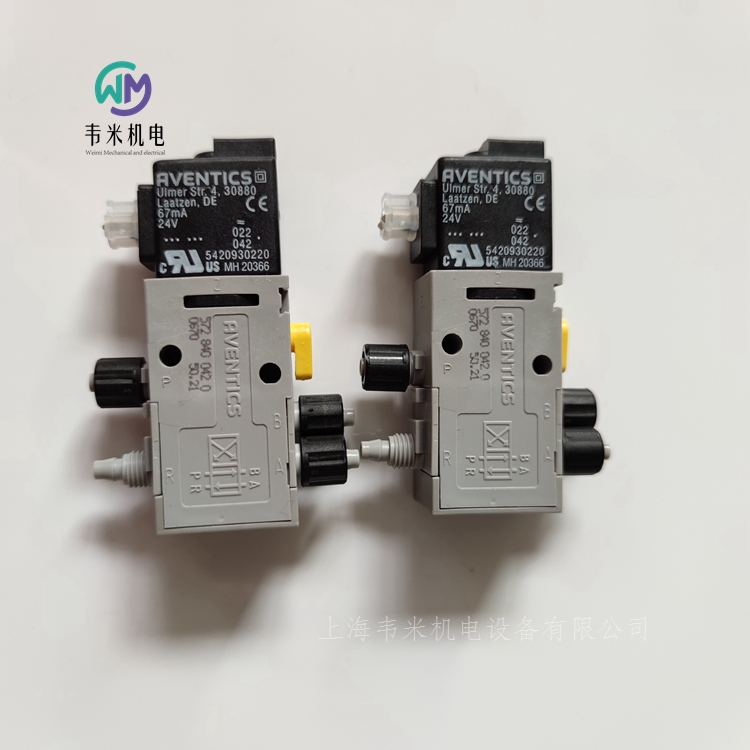

AVENTICS二位四通电磁阀5728400420，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位四通换向阀, 系列 840 5728400420
V840-4/2OC-DI04-024DC-03
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn200 l/min
换向原理4/2
压缩空气 接口 出口 6x1
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度22,5 mm
阀门结构形式膜片式中心阀
连接类型管式连接
复位装置带空气弹簧复位
控制压力小1.5 bar
大控制压力10 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
介质压缩空气
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1-5811490650
标准化 ISO 5599-1
尺寸 ISO 1
换向原理 5/3
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1100 l/min
流动电导系数C  4,3 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  28 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1-5811491650
标准化 ISO 5599-1
尺寸 ISO 1
换向原理 5/3
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1100 l/min
流动电导系数C  4,3 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  28 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1-5811520000
标准化 ISO 5599-1
尺寸 ISO 1
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1100 l/min
流动电导系数C  4,3 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  15 ms
关闭时间型号  38 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1-5811590650
标准化 ISO 5599-1
尺寸 ISO 1
换向原理 5/3
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1100 l/min
流动电导系数C  4,3 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  28 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2-5812110300
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2700 l/min
流动电导系数C  10,8 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  15 ms
关闭时间型号  46 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  4 Nm
重量  0,34 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2-5812171650
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2700 l/min
流动电导系数C  10,8 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  40 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  3,5 Nm
重量  0,56 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2-5812220300
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  1,5 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2700 l/min
流动电导系数C  10,8 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  12 ms
关闭时间型号  12 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  4 Nm
重量  0,42 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2-5812290650
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  1,5 ... 10 bar
低 / 高环境温度  -15 ... 50 ?C
介质温度范围  -15 ... 50 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2700 l/min
流动电导系数C  10,8 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  14 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  3,5 Nm
重量  0,71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 DO30-0820019980
标准化 CNOMO / NFE 49-003-1
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 65 l/min
Qn 2-3 80 l/min
压缩空气 接口 人口 CNOMO
压缩空气 接口 出口 CNOMO
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
标准  CNOMO / NFE 49-003-1
工作压力范围  0 ... 10 bar
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
防护等级 带接口  IP65
兼容性目录  See table
暂载率  100 %
在多线路导线板上的组装  P-导线板
固定螺栓  M4
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 DO22-0820019990
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 压铸锌
密封件材料 氟-树胶
接口尺寸 B型 工业
Qn 1-2 40 l/min
Qn 2-3 52 l/min
压缩空气 接口 人口 M5
压缩空气 接口 出口 M5
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  1 ... 5 mg/m3
额定流量 1-2  40 l/min
额定流量 2-3  52 l/min
压缩空气连接  按照国际标准 ISO 16030
反向极性保护  反极性保护
兼容性目录  See table
暂载率  100 %
接通时间型号  22 ms
关闭时间型号  20 ms
如阀受到阻隔，则100%接通时间的允许环境温度为35 ?C。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS二位四通电磁阀5728400420
