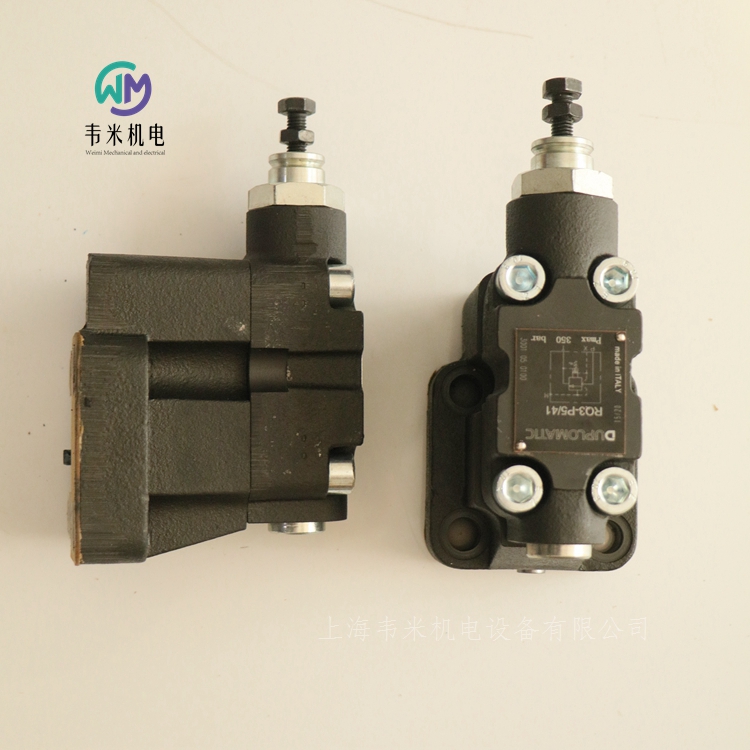

DUPLOMATIC溢流阀RQ3-P5/41，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC溢流阀RQ*-P
序列号 41
板式安装
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
该阀是一种先导式溢流阀，主阀采用圆柱阀芯和锥密封。
板式安装符合ISO 6264（CETOP RP 121H）标准。
可使用X口作为远程先导口（见液压符号表）。
RQ*-P型阀可在系统压力接近溢流阀设定值时，允许泵全流量通过。
宽大油道可以减小压降，提高能效。
RQ3-P系列
大工作压力  350bar
大流量  200l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作压力  350bar
大流量  400l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作压力  350bar
大流量  500l/min
环境温度范围  -20 / 50?C
油液温度范围  -20 / 80?C
油液粘度范围  10 ? 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  6.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
调节旋钮
RQ型阀可选配SICBLOC调整旋钮，操作时，应按下旋钮并旋转。若需要，订货型号增加选项M。
意大利迪普马DUPLOMATIC溢流阀订货型号：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41

意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
 高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时，处于开启状态，油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力，另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时，阀关闭，直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度，且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出，从而保护二次回路避免产生压力冲击。
该阀为叠加式安装，其安装面尺寸符合ISO 4401标准，能快速安装在符合ISO 4401-03标准的电磁阀下，无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉，也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20，25 或 30bar。
结构
MZD*： P管路减压，T口泄油。
MZD*/A和MZD*/RA：连接执行机构的A管路减压，B管路为 大压力，T口泄油。
MZD*/B和MZD*/RB：连接执行机构的B管路减压，A管路为 大压力，T口泄油。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
 大工作压力  350bar
T口的 大压力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
环境温度范围  -20 / 50℃
油液温度范围  -20 / 80℃
油液粘度范围  10 ? 400cSt
油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
质量  1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
 高工作压力 320 bar
 Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
 大工作压力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80℃
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50


意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀，允许流体反向自由流动。该阀为叠加式，其安装尺寸符合CETOP和ISO标准。
-无需油管，通过螺栓或螺钉，即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
 -通常供货时，带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能：
-功能“SA”： 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”： 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀，允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃，油液粘度36cST条件下测得)
大工作压力  320bar
单向阀开启压力  0.5bar
控制管路的大流量  80l/min
自由管路的大流量  100l/min
环境温度范围 –20 ~ 50℃
油液温度范围 –20 ~ 70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25?m
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀订货型号：
ERS4M-SB/40




意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
 高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀， 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组，无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择，取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,5 bar）。
通常供货时带六角调整螺钉。
结构
“SA”：控制由执行机构流入管路A的流量。
“SB”：控制由执行机构流入管路B的流量。
“D”： 分别控制执行机构两腔的排出流量。（标准）
“RD”：分别控制执行机构两腔的输入流量。
“G*”：可逆型阀。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
 大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
?p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50


意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
 高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过T?V认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。

技术参数 (插装阀带盖板)
LC插装阀 大工作压力  420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制  350bar
环境温度范围  -20 / 50℃
油液温度范围  -20 / 80℃
油液粘度范围  10 ? 400cSt
油液允许的污染等级  根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt

插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ? B 无流量
电磁阀得电 = A ? B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A?B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
 集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ? B 无流量
电磁阀得电 = A ? B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
 为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
 大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 =  小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 =  小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
-  大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 =  小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制

带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A?B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过T?V检测，并且符合如下标准的应用要求：
? UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
? UNI EN 12622:2014 - 机床安全 - 液压折弯机
? UNI EN 693:2001 A2:2011 - 机床 – 安全 – 液压机
? UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
? UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ? B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N


意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
 高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
 大工作压力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量  0,025l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量  3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1


意大利迪普马DUPLOMATIC流量控制阀RPC1
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
RPC1型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈，根据需要也可以是一圈，其型号为RPC1*/M。
从0.5 l/min到30 l/min，可提供7种不同的流量调节范围。
技术参数 （在温度 50?C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 10bar
单向阀开启压力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（对于流量0.5,1和4l/min）0,025l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80?C
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量 < 0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.3kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的 ? 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 ?C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。
反向自由流动
RPC1型阀可根据需要，订购带集成单向阀形式，允许油液沿B→A反向流动，此时阀的型号为RPC1-*/CT。
RPC1-*/CTX
该阀通常用作进口控制，安装在方向阀后。先导连接口P口将补偿器保持在闭合位置，从而避免当油液刚进入阀时的初始速度突变。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41
