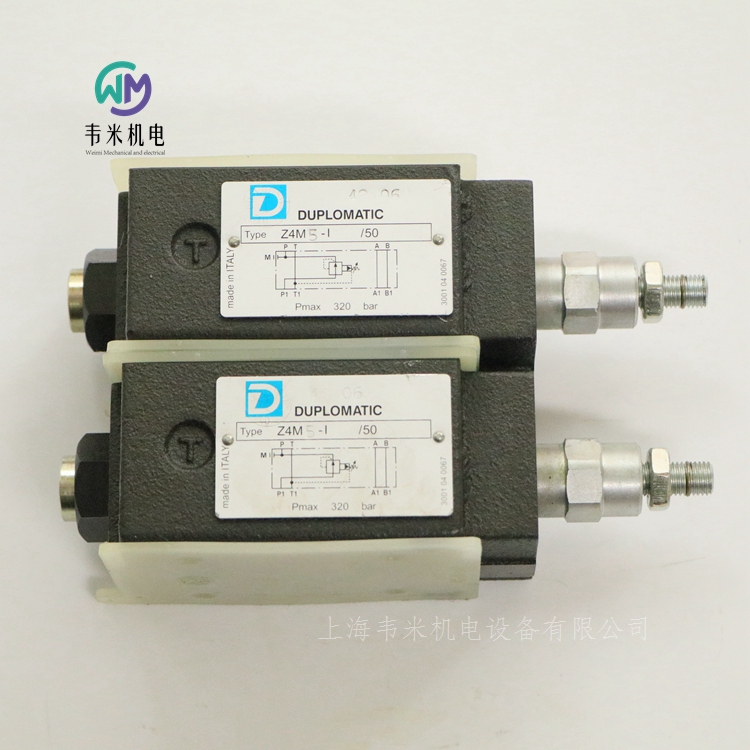

DUPLOMATIC先导式减压阀Z4M5-I/50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
 高工作压力 320 bar
 Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
 大工作压力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / 50℃
油液温度范围 -20 / 80℃
油液粘度范围 10 ? 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50

迪普马DUPLOMATIC压力传感器PTH系列
高工作压力 40 - 100 - 250 - 400 bar
使用说明
该系列压力传感器主要应用于工业应用领域和移动机械上。
该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性，尤其是在能够适应的油液工作温度范围方面，可从低-40?C到高 120?C。
该传感器是基于受力-应变原理设计，利用SMT技术提供电路电源，确保其具有较高稳定性以及抗波动和抗外界机械压力影响的能力。
与油液接触的每一组件都是不锈钢材质， 整个压力传感器均可防油。
带DIN型连接插头的传感器电气连接防护等级为IP65，而带M12型连接插头的传感器等级可达IP67。
该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V，同时具有反向极性保护。
从40bar到400 bar，该系列传感器可提供4种不同压力范围。
技术参数
公称压力 PN  40-100-250-400bar
高动态压力  75% PN
大压力  200% PN
精度等级  0,5% PN
输出信号
电压  0...10V
电流  4...20mA
响应时间  < 1ms
滞环  ? 0,2% PN
重复精度  ? 0,05% PN
线性度  ? 0,2% PN
稳定性（1百万次循环后）  ? 0,1% PN
工作温度范围  - 40/ 120℃
热漂移 从0到 100 ?C  ? 1% PN
符合 EC 标准  辐射 61000-6-3 抗扰性 61000-6-2
可变电阻  > 20 G
压力接口  G 1/4” 带集成密封
电气连接
K10连接：3极 接地 DIN 43650简易型插头
K12连接（按需求提供）M12x1 4针直插头
保护等级 (EN 60529)  K10连接：IP 65  K12连接：IP 67
环境温度范围  K10连接：- 20/ 80℃   K12连接：- 25/ 85℃
壳体材质  AISI 304
重量  0.1kg
传感器电压
PTH-*/20E0-*
该类传感器装有稳压器，能为电路提供稳定电压，不依赖于电源所供电压。
我们推荐稳定电源供应电压为24 VDC。
 PTH-*/20E1-*
推荐电源供应电压为24 VDC ，负载电阻为700 Ohm。
迪普马DUPLOMATIC压力传感器型号：
PTH-250/30V-E0K10

意大利迪普马DUPLOMATIC先导式单向阀CHM2系列
序列号 10
CHM2型阀是一种叠加式液控单向阀，依靠弹簧关闭和锥阀芯密封。其安装尺寸符合ISO 4401（CETOP RP 121H）标准。
该阀主要作用：
- 阻止油液一个方向的流动；
- 如果先导压力将阀打开，允许油液在上述方向流动；
- 允许油液另一个方向自由流动。
CHM2型阀通常安装于DL2型电磁换向阀下（见样本
411000）， 也能与其它符合ISO 4401-02 （CETOP R02）
标准的阀组合成叠加阀组。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 30 l/min
密封腔与先导口的压力比  3.5 :1
单向阀开启压力  2bar
环境温度范围  -20/ 50℃
油液温度范围  -20/ 80℃
油液粘度范围  10 ? 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  0.75kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC先导式单向阀CHM5系列
叠加式ISO 4401-05 (CETOP 05)
该阀是一种叠加式液控单向阀（弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401（CETOP RP 121H） 标准。
CHM5型阀通常安装于符合ISO 4401-05 （CETOP 05）标准的电磁换向阀下，也可与其它符合ISO 4401-05 （CETOP05）标准的阀组合成叠加阀组。
阀的预打开特性可以使液压缸腔减压，从而使其具有比较平稳的运动。
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 120 l/min
减压比  14,9:1
先导比  2,3:1
单向阀开启压力  2bar
环境温度范围  -20/ 50℃
油液温度范围  -20/ 80℃
油液粘度范围  10 ? 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  2.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 ?C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
迪普马DUPLOMATIC先导式单向阀订货型号：
CHM5-SA/10N
CHM5-SB/10N
CHM5-D/10N

意大利迪普马DUPLOMATIC先导式单向阀MVPP
叠加式
ISO 4401-03
高工作压力 350 bar
MVPP型阀是一种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。
该阀的主要作用：
阻止油液一个方向的流动；
如果先导压力将阀打开，允许油液在上述方向流动；
允许油液另一个方向自由流动。
MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。
结构
结构“SA” - “SB”：用于对执行机构位置的单向锁紧。
结构“D”：用于对执行机构位置的双向锁紧。
术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3bar
控制管路大流量  50l/min
自由流动管路大流量  75l/min
密封腔与先导口的压力比  3,4:1
环境温度范围 -20 / 50  ?C
油液温度范围 -20 / 80  ?C
油液粘度范围 10 ? 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量： 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
迪普马DUPLOMATIC单向阀订货型号：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普马DUPLOMATIC直动式单向阀MVR
叠加式ISO 4401-03
高工作压力 350 bar
MVR型叠加式阀是一种直动式单向阀，其安装面尺寸符合ISO 4401标准。
该阀主要用于避免回路中油液回流和自动卸荷，也可用于产生背压。
该阀可通过螺栓或螺钉与其它符合ISO 4401-03标准的阀组合成叠加阀组，无需油管连接。
该阀的形式包括，单向阀位于单个管路（P, T, A, 或者B）,或者单向阀同时位于两个管路（P和T，或者A和B）。
液压功能
MVR-SP：单向阀在管路P
MVR-SA：单向阀在管路A
MVR-ST：单向阀在管路T
MVR-SB： 单向阀在管路B
MVR-SPT：单向阀在管路P和T
MVR-D： 单向阀在管路A和B
技术参数 （在油温 50?C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流动管路大流量  75l/min
密封腔与先导口的压力比  3,4:1
环境温度范围 -20 / 50  ?C
油液温度范围 -20 / 80  ?C
油液粘度范围 10 ? 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量： 1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC单向阀订货型号：
MVR1-ST/51
MVR-SP/51
MVR1-SP/51
MVR-RS/P/50
MVR-ST/51


意大利迪普马DUPLOMATIC单向阀VD*-W*
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格，大流量可达850 l/min，且可提供5种不同的开启压力。
技术参数
阀VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作压力400bar；
阀VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作压力400bar；
阀VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作压力400bar；
阀VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作压力400bar；
阀VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作压力400bar；
阀VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作压力400bar；
阀VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作压力400bar；
阀VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作压力400bar；
环境温度范围 -20 / 50  ?C
油液温度范围 -20 / 80  ?C
油液粘度范围 10 ? 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC管式单向阀：
VD4-W1/30
VD5-W1/30

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 ?C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360?旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1


迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式：
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S3/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-A230K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1



意大利迪普马DUPLOMATIC电磁方向座阀DT03系列
板式安装ISO 4401-03 (CETOP 03)
高工作压力 250 bar
大流量 25 l/min
直动式方向控制阀带锥形阀座密封。
分为两通或者三通两种形式，且两通阀双向均可密封。
浸油式无渗漏电磁铁，可由直流和交流电源供电。
阀芯机能
-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。
-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。
技术参数 （在温度50?C，油液粘度36 cSt条件下测得）
大工作压力  250bar
大流量  25l/min
环境温度范围  -25...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ? 400cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级20/18/15
推荐油液粘度  25cSt
重量1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 ?C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气性能
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可沿轴360?旋转，以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。
供电电压波动范围  ? 10% Vnom
负载率  100%
电磁兼容性(EMC)  符合2004/108/CE
低压  符合2006/95/CE
保护等级：
绝缘等级 (CEI EN 60529)  IP 65
线圈绝缘 (VDE 0580)  H级
浸透  F级
电流和功率消耗
表中数据列出了不同线圈的消耗值。交流电源供电时，必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供，外置于或者集成在“D”型插头中，位于交流电源(24V  110V, /50 或者/60 Hz)和线圈之间。
线圈  24V-CC
电压  24V
20?C时电阻值  21.8?
电流消耗  1.10A
功率消耗  26.4W
线圈代码  1902051
切换时间
表中所示数据是在流量Q = 10 l/min，压力p = 210 bar工作条件下，使用温度为50?C，粘度为36 cSt的矿物油，并且供电电压为额定电压 90% 时测得的。
时间 (?10%)
得电打开  30 ms
断电关闭  50 ms
电气插头
电磁阀提供时都不带插头。插头须单独订购。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DT03-3C/10-24V-CC
