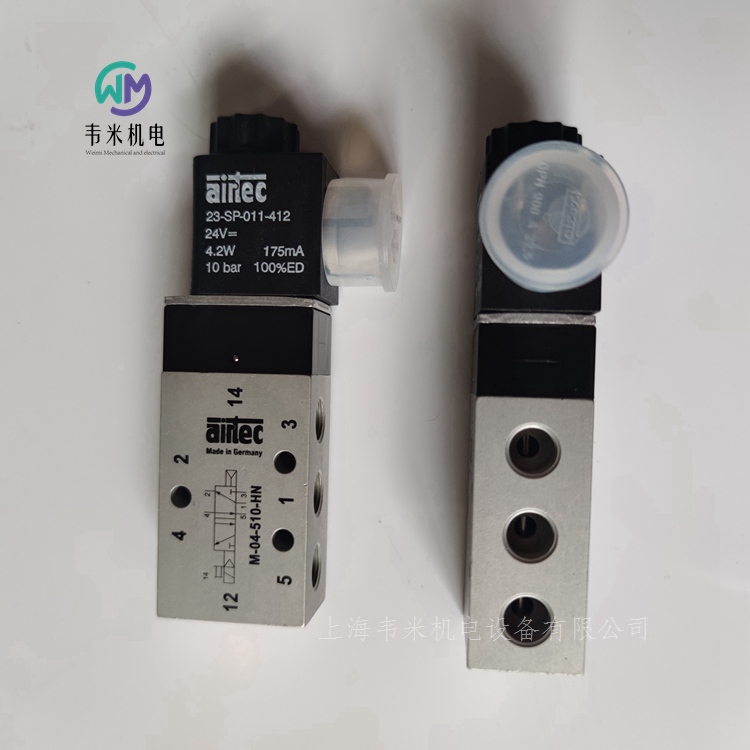

AIRTEC二位五通电磁阀M-04-510-HN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC电磁阀M-04系列
技术特点
连接：G1/8
标称宽度：4 mm
流量： 360Nl/min
温度范围：-10?C… 70?C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
AIRTEC爱尔泰克二位三通电磁阀
M-04-310-HN
M-04-311-HN
M-04-320-HN
MO-04-310-HN
AIRTEC爱尔泰克二位五通电磁阀
M-04-510-HN
M-04-511-HN
M-04-520-HN
AIRTEC爱尔泰克三位五通电磁阀
M-04-530-HN
M-04-533-HN

德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20?C… 80?C
缓冲长度： 27...44mm?
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40?C… 80?C
高温型-10?C… 150?C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050

德国AIRTEC公司是生产气动元件的企业，具有30多年的生产经验。它的总部坐落于德国法兰克福市郊的科伦贝格(Kronberg)，生产位于斯图加特附近的罗依特林根(Reutlingen)。AIlRTEC在20多个国家和地区拥有子公司和合作企业，为客户提供优质便捷的服务。

AIRTEC属于气动自动化领域，具有技术力量，以及高质量解决各类技术问题的能力，同时为客户提供品质、科技的产品，并以很低的维修率给客户带来巨大的利益。

注重质量是本公司的一贯的经营宗旨，“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位，这一宗旨始终贯穿于各个部门，贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外，AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。

AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构，它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。

1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬，它的膨胀非常有限。
2)阀套由不锈钢制成，阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状，其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒，并由气流带走。这种抗污染的结构非常有效，使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时，由于AIRTEC阀特有的阀芯结构，密封圈也不会和阀套相互粘连，从而可以正常开启。
5)和同样规格尺寸的阀相比，AIRTEC的阀具有更大的流量。

1.管式阀安装：螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀：3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板：带共用进气口适合于安装1-12个，3/2，5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S气路板：带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料气路板：带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05，MF-25和MF-07。
6.模块气路板：模块化P-R-S口气路板,可扩展，带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09，KM-10。
7.板式阀安装：于安装5/2和5/3阀，其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07，MC-20,MD-20.
8.可扩展气路板：此模块气路板为可扩展型，有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。

阀岛带多针插头，ASl，现场总线和 Interbus总线4-24个阀，G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19阀的数量
M接口形式
设计与功能
通过多芯电缆，控制信号从控制器传输到阀岛，从而大大减少安装工作量。阀岛上不仅有电气多针插头，而且还带有LED指示灯，手控按钮和内部过压保护电路。
G1/4的接口(2100NI/min/2.134Cv)的阀需要占用2个阀位。
以上的订货号中仅包含气路板。阀及多针插头电缆需另外注明。
供货时，阀岛已完全组装完毕，并通过工厂性能测试。
电磁阀KF-09,KF-10
工作压力范围  3...8bar
温度范围  10℃... 50℃
防护等级  IP 56根据标准EN 60529
标准电压 24VDC -10%... 15%
功耗  2.5w
输出信号 极性保护电路和内插的浪涌吸收保护电路
材料：阀体：铝（阳极氧化）、塑料；密封圈：NBR和POM；内部零件：铝、黄铜、不锈钢。
重量  0.2kg  0.37kg
AIRTEC二位五通换向阀
KF-09-511-HN
KF-09-510-HN
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442

德国AIRTEC爱尔泰克电磁阀
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-30?C… 80?C
工作压力：3...8bar
防护等级：IP 65
阀门版本：
二位五通、三位五通
可用电压：
直流：12V，24V
防护等级：符合EN 60529的IP 65
接口
ICK-09: G1/8
ICK-10: G1/4
标称宽度
ICK-09: 6 mm
ICK-10: 9 mm
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10?C。
材料：外壳：铝阳极氧化，密封件：FKM和PU，内部零件：铝、不锈钢和Ms
电磁换向阀。接通电压后，阀门切换。阀门配有锁定手动辅助驱动装置。通过螺丝进行驱动。
ICK-09-511-HN-xxx
ICK-10-511-HN-xxx
二位五通，单线圈，机械弹簧
ICK-09-520-HN-xxx
ICK-10-520-HN-xxx
二位五通，双线圈，机械弹簧
ICK-09-530-HN-xxx
ICK-10-530-HN-xxx
三位五通，双线圈，中间位置关闭

德国AIRTEC阀岛RE-46
技术特点
工作连接：G1/8
标称宽度：6 mm
温度范围：-10?C… 50?C
信号：4至24
阀门型号：
2 x 3/2路、二位五通、3/3路
电气连接：
Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen
温度范围-10?C… 50?C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR
根据EN 60529，防护等级为IP 65
带有集电器连接、集成LED显示屏和保护电路的阀门/基板系统。阀端可在每个站上配备2 x 3/2通阀、5/2或5/3通阀。所有端口都可以从前面访问。
阀门终端交付时已完全组装和测试。阀门根据其功能进行布置。高位编号（KF-46-534-HN）安装在电气连接件上，低位编号（KV-46-210/2-HN）远离电气连接件安装，密封板（RE-46-V-EP）安装在连接件阀门后面。订购时必须其他顺序。
AIRTEC爱尔泰克阀岛
RE-46/04-G-M-1
RE-46/06-G-M-1
RE-46/08-G-M-1
RE-46/10-G-M-1
RE-46/12-G-M-1
RE-46/14-G-M-1
RE-46/16-G-M-1
RE-46/18-G-M-1
RE-46/20-G-M-1
RE-46/22-G-M-1
RE-46/24-G-M-1
RE-46/04-G-AS3
RE-46/08-G-AS3
RE-46/12-G-AS3

德国AIRTEC电磁阀KF-46系列
根据端子类型的工作连接
温度范围-10?C… 50?C
电压：24VDC ?10%
功耗：1.3W
防护等级：IP65
工作原理：2.5...8bar
标称宽度：4.5mm
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10?C。
材料外壳：铝阳极氧化，塑料，密封件：NBR，
内部零件：铝、不锈钢和Ms
额定电压24V DC，?10%
每磁铁功耗1.3 W
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有应急锁定手动驱动装置。使用螺丝通过端子盖进行操作。
KF-46-210/2-HN-S12
2x二位二通，单线圈，空气弹簧复位，全部关闭
KF-46-310/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部关闭
KF-46-312/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部打开
KF-46-314/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，1个位置打开，1个位置关闭
KF-46-510-HN-S12
二位五通，单线圈，空气弹簧复位
KF-46-511-HN-S12
二位五通，单线圈，机械弹簧复位
KF-46-520-HN-S12
二位五通，双线圈
KF-46-530-HN-S12
三位五通，中间位置关闭
KF-46-533-HN-S12
三位五通，中间位置通风
KF-46-534-HN-S12
三位五通，中间位置通风
